DD51

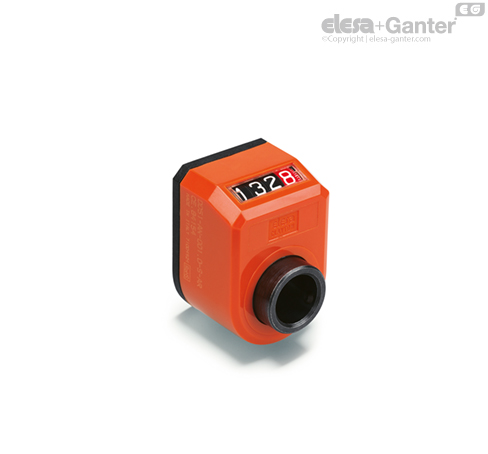

Cyfrowe wskaźniki położenia

Właściwości i zastosowania

Nakładane przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu aktualnej pozycji elementów maszyn. Mogą być również stosowane na urządzeniach napędzanych mechanicznie (Patrz „Oznaczenie“)

Ergonomia i wzornictwo

Szybka powiększająca (efekt soczewki) dla łatwiejszego odczytu, wtopiona w obudowę.

Wykonania specjalne na życzenie

• Specjalny odczyt po jednym obrocie.
• Obudowy w różnych kolorach.
• Całkowicie szczelne, cyfrowe wskaźniki położenia o stopniu ochrony IP 67, patrz tabela EN 60529 uzyskane dzięki mosiężnym podkładkom, z podwójnym pierścieniem uszczelniającym, umieszczonym w tylnej wnęce.

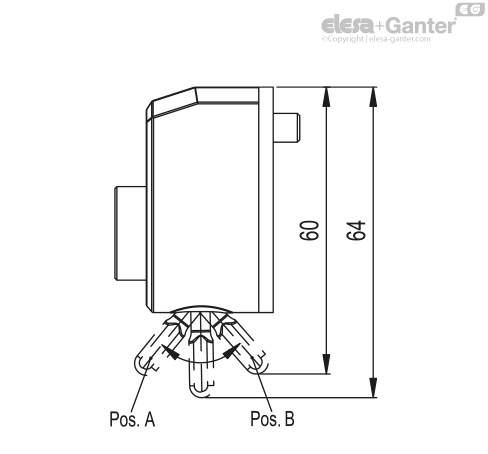

LB - wersja z blokadą wałka

Wskaźniki DD51-LB posiadają blokadę umożliwiającą zablokowanie wałka w żądanej pozycji, aby zapobiec przypadkowemu przesunięciu ustalonej pozycji w razie wibracji. Zablokowanie i odblokowanie wałka odbywa się poprzez przesunięcie dźwigni pomiędzy położeniami A oraz B. Dźwignia w pozycji A - wałek odblokowany, dźwignia w pozycji B - wałek zablokowany.

Blokada jest bardzo wytrzymała na powtarzające się cykle blokowania i zachowuje pełną sprawność działania przez cały okres użytkowania wskaźnika.

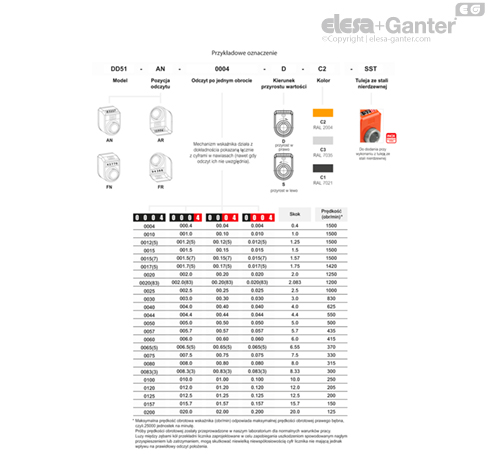

Zamawiając wskaźnik z blokadą należy dodać do oznaczenia i kodu indeks - LB (np. CE.84101-LB, DD51-AN-00.50-D-GR-LB).

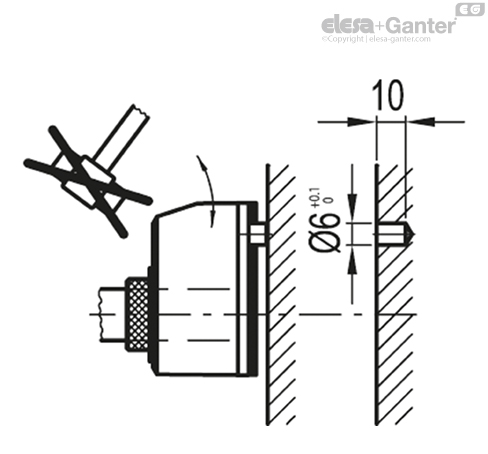

Instrukcja montażu

1. W korpusie urządzenia, w odległości 22 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm.
2. Ustawić wrzeciono w pozycji zerowej.
3. Założyć wyzerowany wskaźnik na wałek i upewnić się czy kołek trafił w otwór. Uwaga! Zakładając wskaźnik należy trzymać za jego tulejkę!
4. Dokręcić wkręt zabezpieczający z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.



Akcesoria na życzenie (zamawiane osobno)

• MDX-51: gałka z technopolimeru na bazie poliamidu (PA).

• RB51: tuleja redukcyjna ze stali oksydowanej na czarno.
• RB51-SST: tuleja redukcyjna ze stali nierdzewnej AISI 304.

• BSA-N51: płyty ze stopu cynku, pokryte żywicą epoksydową, kolor czarny, wykończenie matowe, do blokowania wałka (patrz tabela). Rękojeść nastawna typ GN 302.1 jako element zaciskowy (dostarczany w komplecie). Płyty blokujące BSA-N51 pozwalają na łatwe i trwałe zablokowanie wałka w danej pozycji. Posiadają otwór o średnicy 6.1 mm do umieszczenia w nim tylnego kołka wskaźnika. Płyty mogą mieć zamocowaną rękojeść po prawej lub lewej stronie i mocowane są na maszynie za pomocą dwóch śrub z łbem cylindrycznym M4 (niedostarczane w komplecie).

• BSA-T51: płyta do blokowania wałka z SUPER-technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat. Płyty blokujące BSA-T51 umożliwiają łatwe i trwałe zablokowanie wałka w danej pozycji. Posiadają otwór Ø 6,1 mm do umieszczenia w nim tylnego kołka wskaźnika. Płyty mogą mieć zamocowaną rękojeść po prawej lub lewej stronie i są mocowane na maszynie za pomocą dwóch śrub z łbem walcowym M4 (niedostarczane w komplecie).

• BS51: płyta dystansowa ze wzmocnionego włóknem szklanym technopolimeru na bazie poliamidu (PA) (kod CE.85900).
