Specyfikacja
Korpus

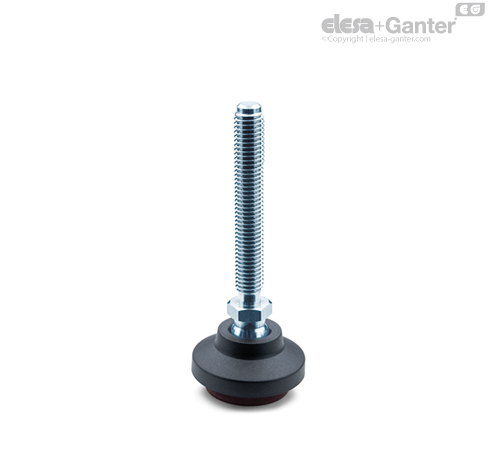

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Wkładka tłumiąca
Guma poliuretanowa (PUR), kolor naturalny, twardość 50 w skali Shore A.
Trzpień z przegubem kulowym
Gwintowany, ze stali ocynkowanej, z chwytem pod klucz płaski.
Informacje
Właściwości
Zostały zaprojektowane w celu tłumienia wibracji, uderzeń i hałasu, które to powstają na skutek drgania elementów lub niewyważenia układów wibrujących w maszynach/urządzeniach. Wibracje mogą powodować:
- nieprawidłowe działanie i zmniejszenie żywotności maszyn i/lub elementów sąsiadujących;
- uszkodzenie zdrowia osób obsługujących;
Jak zamawiać
Stopy wahliwe są dostarczane w stanie rozmontowanym w celu zapewnienia łatwiejszego transportu i magazynowania (montaż przez nabicie drewnianym młotkiem). Elementy składowe znajdują się w oddzielnych opakowaniach - zajmują mniej miejsca i są lepiej zabezpieczone przed zarysowaniem, brudem i korozją.
Aby zamówić osobno podstawy lub trzpienie gwintowane patrz:
Dane techniczne oraz wskazówki doboru
Maksymalna wartość obciążenia statycznego podana w tabeli wskazuje obciążenie statyczne dla nacisku 0,4 N/mm2, którym należy poddać element tłumiący, aby uzyskać optymalny stopień tłumienia drgań.
W tabeli podano również wartości ugięcia (l2) przy obciążeniu maks. 0,6 N/mm² w przypadku obciążenia dynamicznego.
Skuteczność tłumienia zależy od stosunku częstotliwości drgań maszyny do częstotliwości drgań własnych stopy tłumiącej.
Częstotliwość drgań własnych podstawy zależy od materiału, geometrii i nacisku [N/mm2], któremu jest poddawana.
Nacisk uzyskuje się, dzieląc obciążenie przypadające na jedną stopę przez powierzchnię elementu tłumiącego.
Kiedy znany jest nacisk, częstotliwość drgań własnych stopy można odczytać z wykresu na rys. 1.

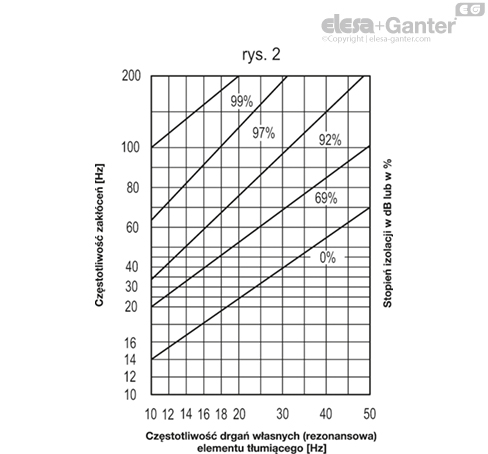

Tłumienie rozpoczyna się, gdy stosunek między częstotliwością drgań maszyny, a częstotliwością drgań własnych stopy tłumiącej jest większy niż √2. Im większa jest różnica między częstotliwością drgań maszyny, a częstotliwością drgań własnych stopy, tym większe jest tłumienie (patrz rys. 2).
Przykład doboru:
- Przykładowe obciążenie stopy = 150 N
- Nacisk LS.VA-32 = 150/239 = 0,63 N/mm2
- Nacisk LS.VA-40 = 150/452 = 0,33 N/mm2
- Należy wybrać stopę LS.VA-40, ponieważ nacisk w tym przypadku jest mniejszy niż 0,4 N/mm2. Przy tej wartości uzyskuje się optymalny stopień tłumienia.
- Poprzez wprowadzenie na wykres (na rys. 1) wartości nacisku wynoszącej 0,33 N/mm2, otrzymujemy częstotliwość drgań własnych równą 26 Hz (krzywa LS.VA-40).
- Po wprowadzeniu na wykres (na rys. 2) częstotliwości wynoszącej 26 Hz, dobrana stopa zacznie tłumić częstotliwości większe niż 32 Hz. Dla częstotliwości drgań maszyny wynoszącej 61 Hz uzyskuje się tłumienie na poziomie 69%. Dla częstotliwości drgań maszyny wynoszącej 85 Hz uzyskuje się tłumienie na poziomie 92%.
Akcesoria
Akcesoria
Nakrętka ze stali ocynkowanej (patrz Nakrętki NT.).
