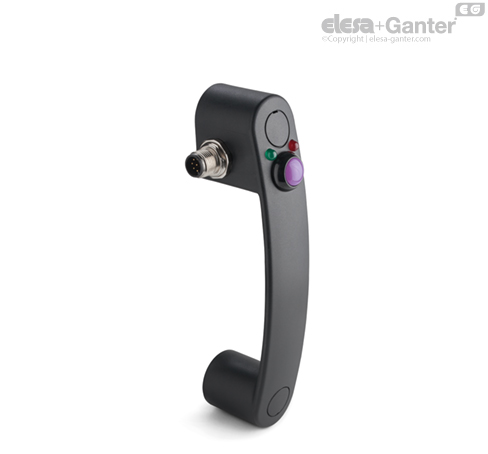

EBR-SWB-L-C Uchwyt z bistabilnym przełącznikiem elektrycznym Wtyk, połączenie z lewego boku

Materiał

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny.

Bistabilny przełącznik elektryczny z przyciskiem

Urządzenie ma wbudowany styk normalnie otwarty (NO).

Do przełączenia pozycji dochodzi po wciśnięciu fioletowego przycisku (styk bistabilny), który pozostaje w danej pozycji do momentu jego ponownego wciśnięcia.

Rezystancja styku: maks. 0,050 Ω

Rezystancja izolacji: min. 1GΩ przy 500 V DC

Dioda

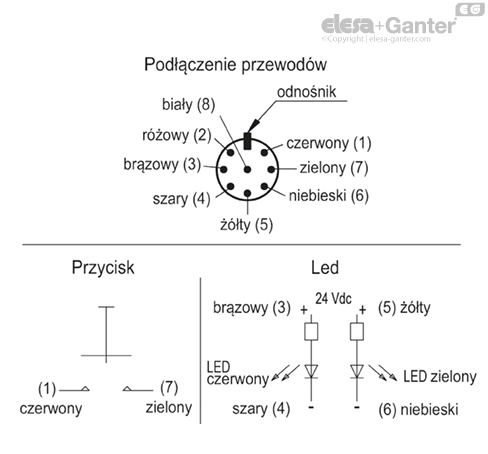

Czerwoną i zieloną diodę można skonfigurować za pomocą zewnętrznego układu elektrycznego tak, aby wskazywały stan przełącznika lub urządzenia.

Napięcie elektryczne 24 V DC ± 15%

Pokrywy śrub

Technopolimer, kolor szaro-czarny, wykończony na mat. Dostarczane zamontowane, zdejmowane za pomocą wkrętaka.

Stopień ochrony IP

Stopień ochronny IP 65 zgodny z EN 60529

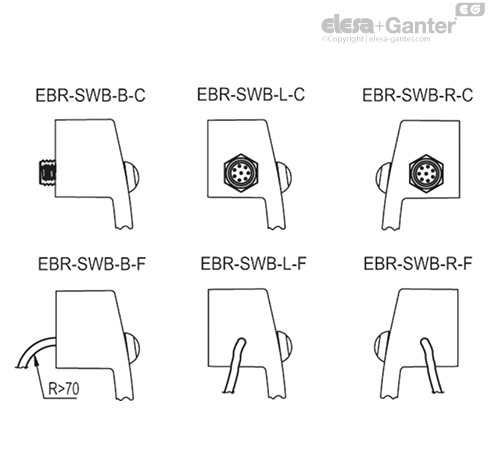

Wykonania standardowe

Otwory przelotowe pod śruby z łbem cylindrycznym z gniazdem sześciokątnym.

• EBR-SWB-B-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie od tyłu.

• EBR-SWB-L-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z lewego boku.

• EBR-SWB-R-C: wtyk 8-pinowy M12X1, stal ocynkowana, połączenie z prawego boku.

Przewód 8-żyłowy UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.

• EBR-SWB-B-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony od tyłu.

• EBR-SWB-B-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony od tyłu.

• EBR-SWB-L-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z lewego boku.

• EBR-SWB-L-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z lewego boku

• EBR-SWB-R-F2.5: przewód 8-żyłowy, długość 2,5 m, wyprowadzony z prawego boku.

• EBR-SWB-R-F5: przewód 8-żyłowy, długość 5 m, wyprowadzony z prawego boku.
