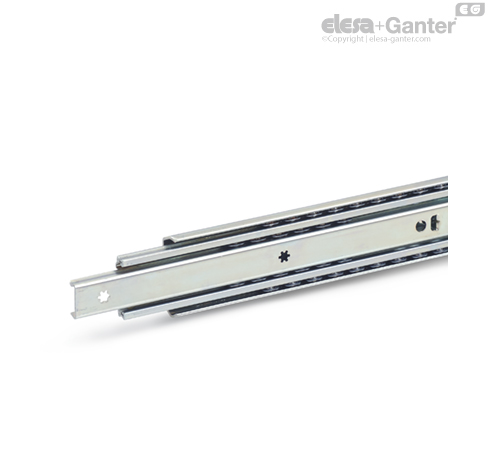

GN 1420

Teleskopowe prowadnice liniowe

Teleskopowe prowadnice liniowe GN 1420 są rekomendowane do montażu w parach szynami ku sobie. Skok prowadnicy wynosi ≈ 100 % jej nominalnej długości l₁ (pełen wysuw). W wersji E gumowe ograniczniki amortyzują uderzenie w obu skrajnych położeniach prowadnicy oraz specjalny mechanizm przytrzymuje prowadnicę w końcowej tylnej pozycji. Ta funkcjonalność jest zauważalna poprzez lekki opór przy zamykaniu i otwieraniu. W przypadku wystąpienia większego statycznego lub dynamicznego obciążenia działającego w kierunku wysuwu, powinno być ono zaabsorbowane przez zewnętrzne elementy ograniczające.

Teleskopowe prowadnice są dostarczane w parach. Instalacja każdej z prowadnic może być wykonana dowolnie, po lewej lub prawej stronie szuflady. Wszystkie otwory montażowe są łatwo dostępne, częściowo poprzez otwory pomocnicze. Na rysunkach przedstawiono jedynie otwory montażowe, w rzeczywistości mogą pojawić się dodatkowe otwory wynikające z procesu produkcyjnego.

• inne długości i rozstawy otworów mocujących

• inne sposoby montażu

• z zamkiem zatrzaskowym, częściowo z systemem rozłączania szyn (w pozycji tylnej, przedniej lub tylnej-przedniej)

• z mechanizmem blokującym (w pozycji przedniej lub tylnej-przedniej)

• inne wykończenia powierzchni

• ze wspornikiem mocującym

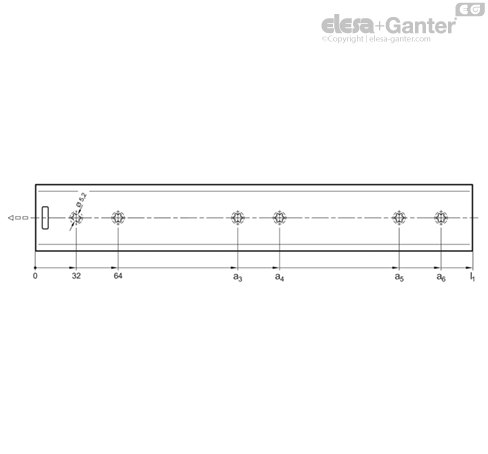

Otwory montażowe - zewnętrzna szyna

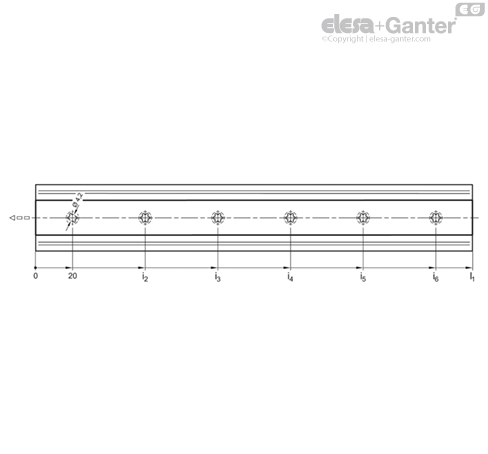

Otwory montażowe - wewnętrzna szyna



l1	i3	i4	i5	i6
250	168	200	-	-
300	218	250	-	-
350	250	282	-	-
400	154	186	314	346
450	154	186	378	410
500	186	218	410	442
550	250	282	474	506
600	250	282	506	538
650	282	314	570	602
700	314	346	602	634
750	346	378	666	698
800	346	378	698	730

Śruby montażowe

W celu poprawnego przeniesienia nominalnego obciążenia FS na elementy konstrukcyjne, wszystkie otwory montażowe pod śruby z łbem stożkowym w zewnętrznej oraz wewnętrznej szynie muszą zostać wykorzystane. Niezastosowanie się do tego zalecenia powoduje
zmniejszenie wyszczególnionych w tabeli obciążeń. Do mocowania prowadnic mogą być wykorzystane następujące śruby:
