Specyfikacja
Wykonania
- Typ R1: gwint prawy, wałek z czopem na jednym końcu
- Typ R2*: gwint prawy, wałek z czopem na dwóch końcach
- Typ L1*: gwint lewy, wałek z czopem na jednym końcu
- Typ L2*: gwint lewy, wałek z czopem na dwóch końcach
Profile prowadzące DIN 2391
Stalowy, chromowany SCR
Korpusy / wózek / adapter
Aluminium
- Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat
Obrabiane maszynowo, bez powłoki
- Dokładność pozycjonowania ±0.2mm/300 mm przesuwu
Nakrętka prowadząca
brąz
Śruba z łbem walcowym DIN 912
Stal ocynkowana
Nakrętki sześciokątne DIN 985
Stal ocynkowana
Samohamowne, pierścień z poliamidu
Informacje
Mechanizmy przesuwu GN 492, oprócz standardowych długości przesuwu podanych w tabeli, mogą być również wykonane na zamówienie, w specjalnej długości przesuwu, w zakresie maksymalnej wartości podanej w tabeli.
W celu łatwiejszego odczytu pozycji mechanizmu, można zamocować wskaźnik położenia.
Montaż korpusu

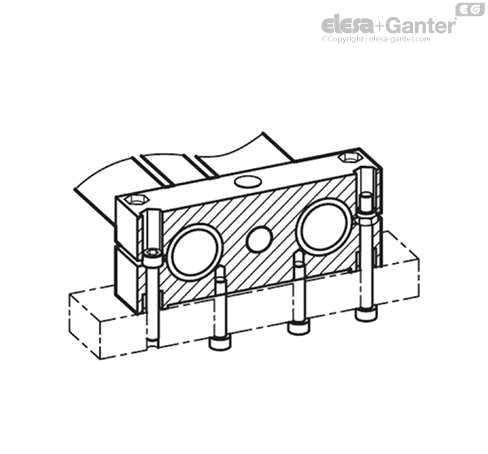

Poziomy. Śrubami pod gwint d4 lub otwór d5

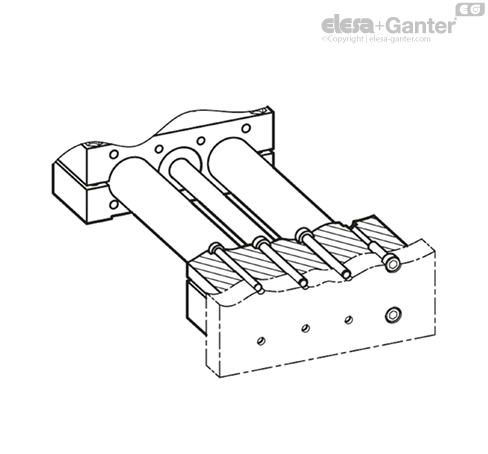

Pionowy.
Od zewnątrz, ze śrubami pod gwint d3
Od wewnątrz, ze śrubami pod otwór d6
Od wewnątrz, ze śrubami pod otwór d5 / d7

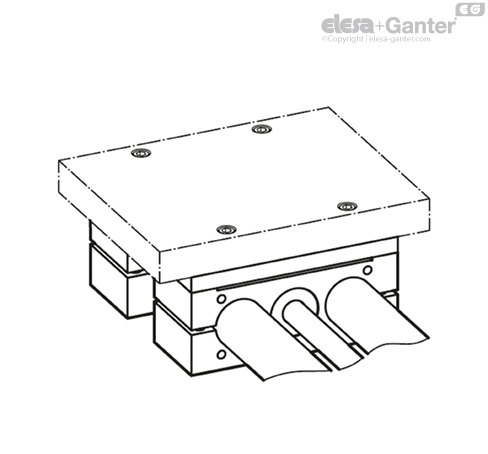

Montaż wózka
Montaż za pomocą śrub dla gwintu d8

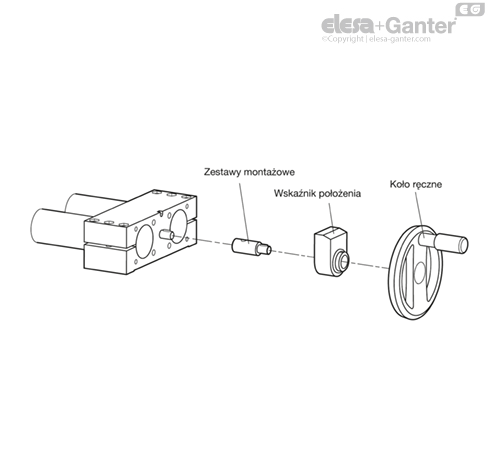

Montaż wskaźnika położenia oraz koła ręcznego
Dobór zestawu montażowego, dedykowanego wskaźnika oraz koła ręcznego
Opis techniczny / Nośność
| d | Fx w N | Fy w N | Fz w N | Mx w Nm | My w Nm | Mz w Nm |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 290 | 180 | - | 140 | 105 | - | 42 | 50 | 75 |
| 30 | 850 | 1550 | 1300 | 800 | 700 | 550 | 250 | 150 | 150 | 200 |
| 40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 290 | 180 | 210 | 260 |
| 50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
| 60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Podane wartości sił Fy i Fz powodują odkształcenia sprężyste mechanizmu w granicach 0.5 mm.
Oznaczenie
Wózek mechanizmu z nakrętką prowadzącą napędzany jest łożyskowaną tocznie śrubą trapezową. Prowadzenie wózka zapewniają dwie równoległe, chromowane, stalowe profile rurowe. Rozwiązanie takie daje możliwość przenoszenie bardzo dużych obciążeń osiowych, jak również momentów gnących.

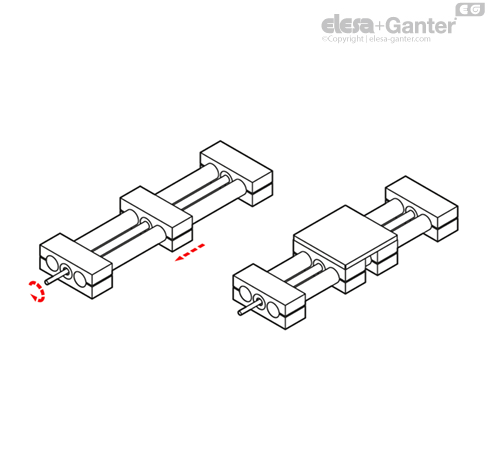

Podwójny wózek mechanizmów przesuwu GN 492 umożliwia przenoszenie jeszcze większych momentów gnących oraz rozszerza zakres zastosowań.
Mechanizmy przesuwu z dwoma profilami prowadzącymi zostały skonstruowane z myślą o ich ręcznym napędzie (za pomocą kół ręcznych). Przy odpowiednim smarowaniu śruba może się obracać z prędkością do 250 obr/min.
Dokładność pozycjonowania wynosi 0.2 mm na 300 mm przesuwu, a maksymalny luz przy zmianie kierunku obrotu śruby 0.1 mm.
Do pomiaru regulacji lub pozycjonowania służą cyfrowe wskaźniki położenia DD52R/ DD51/ DD52R-E/ DD51-E może być dołączony. Zestawy montażowe umożliwiają wymagane przedłużenie wałka z czopemGN 491.1.
Rodzaje
Mechanizmy przesuwu z dwoma profilami prowadzącymi GN 491/GN 492 śruba z gwintem prawo lub lewoskrętnym, wałek z czopem na jednym lub na dwóch końcach.
