Specyfikacja
Wykonania
- Typ OS: bez podkładki z tworzywa
- Typ KS: z podkładką z tworzywa, śliska
- Typ KR: z podkładką z tworzywa, nieśliska
- Typ KSE: z podkładką z tworzywa, śliska, elektrycznie przewodząca (antystatyczna)
- Typ KRE: z podkładką z tworzywa, nieśliska, elektrycznie przewodząca (antystatyczna)
Stal
Wytrzymałość na rozciąganie klasa 5.8
Powierzchnia ocynkowana, pasywacja niebieska
Typ KS/KSE
Podkładka z tworzywa, poliacetal (POM)
KS: kolor biały (naturalny) RAL 9001
KSE: kolor czarny, przewodząca ładunki elektrostatyczne
Oporność powierzchniowa: < 106 Ω
Oporność objętościowa: < 107 Ω-cm
DIN EN 61340-5-1 / 61340-2-3
Typ KR/KRE
Podkładka z tworzywa, elastomer (TPE), twardość ≈ 78 wg skali Shore A
KR: kolor czarny
KRE: kolor czarny, przewodząca ładunki elektrostatyczne
Oporność powierzchniowa: < 106 Ω
Oporność objętościowa: < 107 Ω-cm
DIN EN 61340-5-1 / 61340-2-3
Informacje

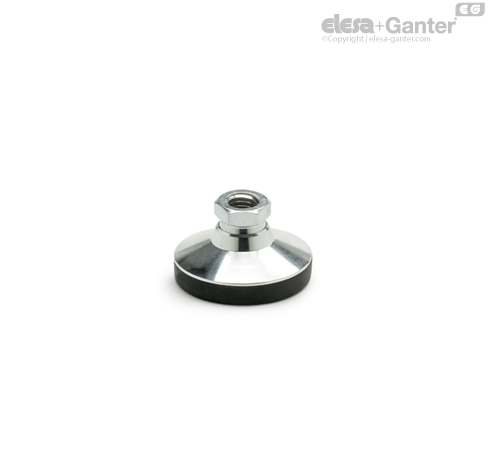

Statyczna obciążalność stopy wahliwej GN 343.1 jest ograniczona wytrzymałością przegubu kulowego (klasa wytrzymałości 5.8). Wartości dopuszczalnych obciążeń podane w tabeli dotyczą czystego ściskania prostopadle do podstawy (tylko dla typu OS, KS i KSE). Ponieważ w praktyce dochodzą momenty gnące, to wartości obliczeniowe należy zmniejszyć w stosunku do danych tabelarycznych.
Stopy wahliwe GN 343.1 nie są demontowalne.
