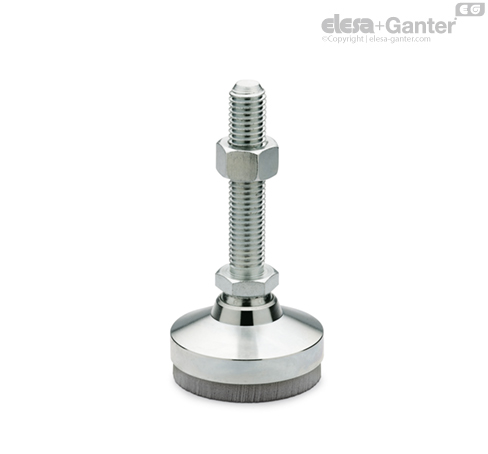

GN 342.2

Stopy niewahliwe

Obciążenie statyczne stóp wahliwych GN 342.2 podane w tabeli, jest wartością zalecaną, którą element tłumiący może być obciążony w sposób ciągły.

Przy takim obciążeniu nacisk na powierzchnię podstawy wynosi 0.4 N/mm², co odpowiada optymalnym własnościom tłumiącym tworzywa. Pod obciążeniem dynamicznym nacisk jednostkowy może wzrastać chwilowo do 0.6 N/mm².

Stopy wahliwe GN 342.1 są nierozbieralne..

• Właściwości elastomerów

• Dane wytrzymałościowe

Stosując stopy wahliwe z wkładami tłumiącymi GN 342.2 spotyka się dwa rodzaje drgań, które należy wytłumić:

Drgania aktywne

pochodzą z urządzenia (maszyny) i nie powinny przenosić się na podłogę (stół, stojak).

Drgania bierne:

pochodzą z podłogi (stołu, stojaka) i nie powinny przenosić się na urządzenie (maszynę).

Skuteczność tłumienia drgań zależy zarówno od częstotliwości drgań źródła, jak i częstotliwości rezonansowej układu ze stopkami.

Efekt tłumienia drgań występuje dopiero, gdy częstotliwość drgań zakłócających jest wyższa √2 razy od drgań własnych wkładki tłumiącej. Im ta różnica jest większa (∆), tym skuteczność tłumienia jest lepsza.

Częstotliwość rezonansowa zależy od rodzaju materiału (składu, gęstości), przekroju i obciążenia.

Diagramy podają wszelkie niezbędne dane dotyczące standardowego tworzywa (SR 450-12) wkładki tłumiącej. Wkładki tłumiące o innych charakterystykach tłumienia - na życzenie.



Przykład

Obciążenie na 1 stopę: 400 N

Nacisk jednostkowy dla stopki d₁ = 32

400 N/707 mm² = 0.57 N/mm²

Nacisk jednostkowy dla stopki d₁ = 40

400 N/1134 mm²= 0.34 N/mm²

dobrano stopkę: d₁ = 40, dla której nacisk jednostkowy jest najbliższy 0.4 N/mm².

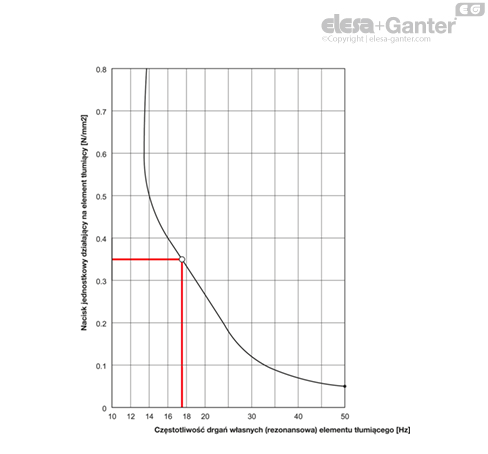

Powyższy diagram pokazuje:

Częstotliwość własna dla nacisku jednostkowego 0.34 N/mm²: 17.5 Hz

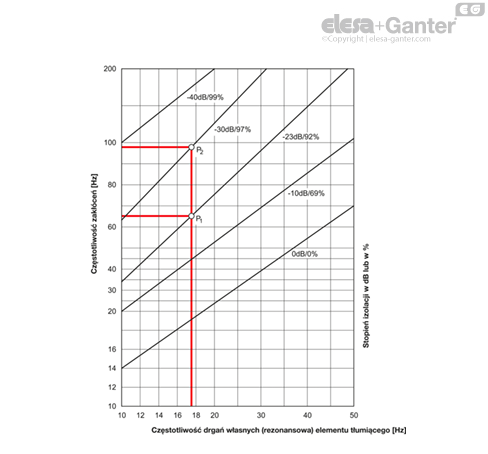

Poniższy diagram pokazuje:

Stopień izolacji dla 66 Hz źródła (P1): 92 %

Stopień izolacji dla 98 Hz źródła (P2): 97 %

Od ~200 Hz w zwyż stopień izolacji wynosi praktycznie 100 %.
