Specyfikacja

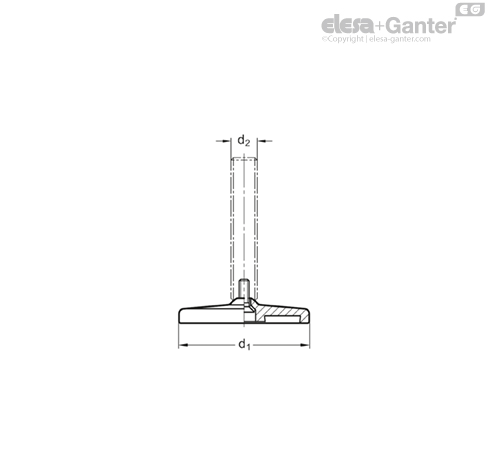

Typ (podstawy)
- Typ D0: toczona, bez podkładki antypoślizgowej
- Typ D1: toczona, z osadzoną podkładką antypoślizgową w kolorze czarnym
Wersja trzpienia
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja T: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, bez przeciwnakrętki
- Wersja TK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką
- Wersja V : regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry, bez przeciwnakrętki
- Wersja VK: z nakrętki: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry
- Wersja W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint
- Wersja X: z gwintem wewnętrznym
Podstawa
Stal nierdzewna AISI 304
Trzpień gwintowany
Stal nierdzewna AISI 303
Nakrętka sześciokątna ISO 4032
Stal nierdzewna AISI 304
Gumowa podkładka antypoślizgowa, zamocowana
NBR (Perbunan®), 70 Shore A
Informacje
Stopy wahliwe GN 23 są dostarczane w stanie zmontowanym i nie ma możliwości ich demontażu.
Obciążalność stóp wahliwych
| d1 | d2 | Obciążenie statyczne F w [kN] | - | - | - | - |
| - | - | Wersja trzpienia | - | - | - | - |
| - | - | S / SK | T / TK i U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
Dla trzpieni gwintowanych w rozmiarze M10 i większym, obciążenie statyczne stóp wahliwych GN 23 jest ograniczone przez dopuszczalny nacisk trzpienia gwintowanego na płytę podstawy (przy wytrzymałości trzpienia ≥ 500 N/mm2). Wartości podane w tabeli (ważne dla wykonania D0, bez podkładki antypoślizgowej) zakładają działanie obciążenia w kierunku prostopadłym do podstawy. Wytrzymałość na zginanie i wyboczenia, musi być brana pod uwagę przy doborze odpowiedniego rozmiaru stopy.
Maksymalne obciążenia podane w tabeli są niewiążącymi i zalecanymi wartościami, wykluczają jakąkolwiek odpowiedzialność ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
