GN 355.2

Elementy pozycjonujące

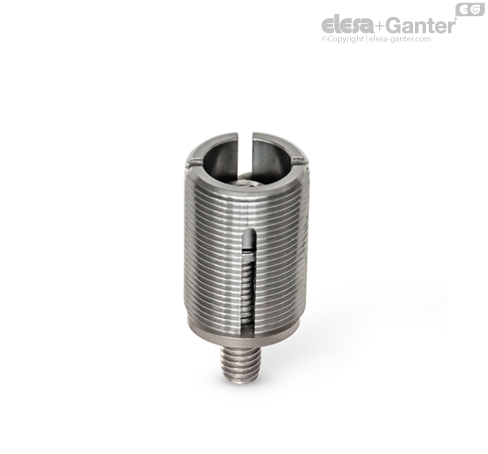

Elementy poziomujące ze stali nierdzewnej GN 355.2 służą do poziomowania i regulacji w maszynach i liniach produkcyjnych.

Składają się ze śruby poziomującej, śruby z łbem gniazdowym z kołnierzem oraz podkładki kulistej. Śruba poziomująca i podkładka kulista są połączone w sposób trwały.

Średnica zewnętrzna podkładki kulistej d₄ jest mniejsza niż średnica gwintowanego trzpienia d₁, dzięki czemu istnieje możliwość montażu także w przypadku, gdy gniazdo jest niedostępne.

Po wykonaniu regulacji przy pomocy narzędzi montażowych GN 355.1 dostępnych jako akcesoria, śruba jest dokręcona w ten sposób, że przechodząc przez podkładkę kulistą, dociska ją i zabezpiecza przed przekręceniem w gwintowanym otworze.

Podane w tabeli wartości (w) i (x) oraz obciążenia statyczne są orientacyjne i mogą się zmieniać w zależności od warunków pracy w danej aplikacji. Nie stanowią więc o warunkach gwarancji. Użytkownik musi sam zdecydować, czy element jest odpowiedni dla danego zastosowania.

• Narzędzie montażowe GN 355.1 (oznaczenie patrz tabela)

• Właściwości stali nierdzewnej
