APC

Adaptery do uchwytów osłon stałych PC

Właściwości i zastosowania

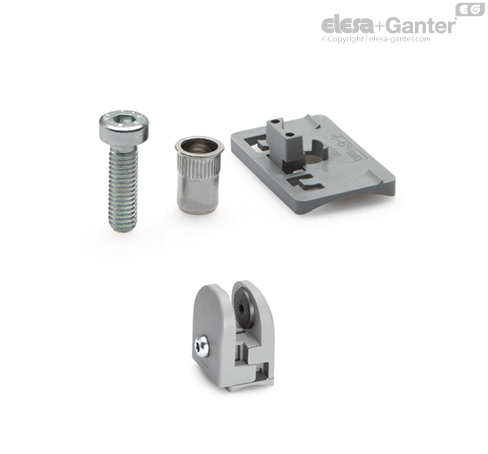

Adaptery APC służą do mocowania uchwytów osłon stałych PC na profilach okrągłych o grubości ścianki maks. 2 mm. Zestaw zawiera płytę z technopolimeru, wkładkę gwintowaną M6 ze stali ocynkowanej (montowaną na profilu za pomocą nitownicy) oraz śrubę M6 z łbem imbusowym.Adaptery wyglądają najestetyczniej w połączeniu z osłonami grubości 4 do 6 mm i profilami rurowymi o następujących średnicach:

• 30÷34 mm
• 40÷43 mm
• 48÷52 mm.

Instrukcja montażu

• Wsunąć śrubę DIN 7984 - M6 z łbem imbusowym w płytę z tworzywa.
• Wsunąć płytę w otwór uchwytu PC aż do zatrzaśnięcia w odpowiedniej pozycji.
• Wywiercić otwór 9 mm w profilu rurowym.
• Wkładkę gwintowaną M6 zamocować w profilu za pomocą nitownicy.
• Zamocować uchwyt PC na profilu rurowym, wkręcając śrubę M6 w gwintowaną wkładkę.
