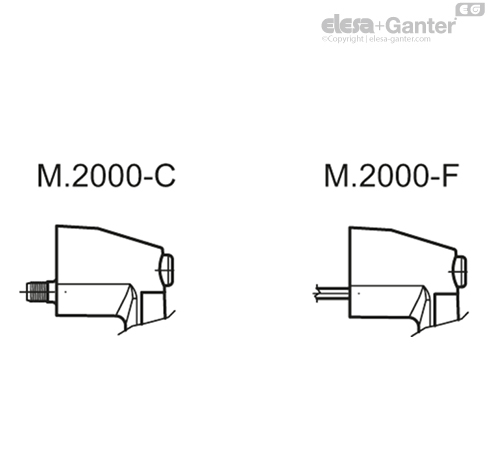

M.2000-SWM-1NC-1NO-LD-C Uchwyty z monostabilnym przełącznikiem elektrycznym i sygnalizacją LED Wtyk, 1 styk NC + 1 styk NO

Właściwości i zastosowania

Uchwyt M.2000-SWM-LD jest idealnym połączeniem ergonomii, funkcjonalności i niewielkich rozmiarów.

Łączy on funkcję uchwytu, sygnalizatora stanu urządzenia oraz elementu sterującego ze stykami normalnie otwartymi lub normalnie zamkniętymi. Uchwyty te są zwykle montowane na drzwiach lub osłonach maszyn. Dzięki odpowiedniemu podłączeniu elektrycznemu kolor światła taśmy LED można skonfigurować, by wskazywał status ochrony (IEC 60204-1).

Przykład doboru:

• czerwony: wymagane natychmiastowe działanie w celu rozwiązania niebezpiecznej sytuacji

• zielony: normalne warunki pracy

• żółty: oczekiwanie, wyłączanie maszyny lub faza przejściowa

• niebieski: operator wykonał działanie (np. naciśnięcie przycisku)

Za pomocą zewnętrznego układu logicznego naciśnięcie przycisku przez operatora może udzielić dostępu do chronionego obszaru lub aktywować maszynę po przerwie.

Ochrona personelu: wyłącznik bezpieczeństwa NC (normalnie zamknięty) z funkcją wymuszonego rozwarcia zapewnia skuteczne przerwanie obwodu zasilania.

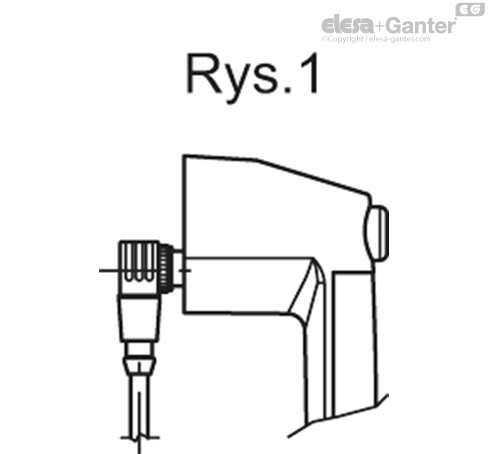

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.

Dane techniczne

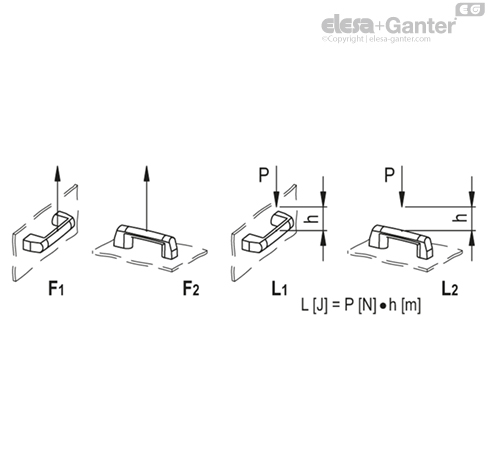

Wytrzymałość na rozciąganie i uderzenia: wartości F1, F2 oraz L1 i L2 wyszczególnione w tabeli, pochodzą z testów odpornościowych przeprowadzonych w określonych warunkach i temperaturze otoczenia.

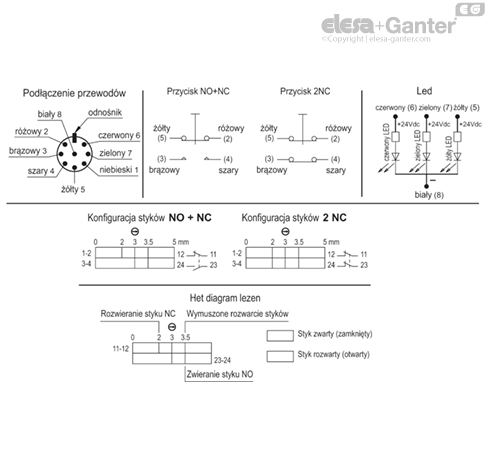

Instrukcja podłączenia taśmy LED

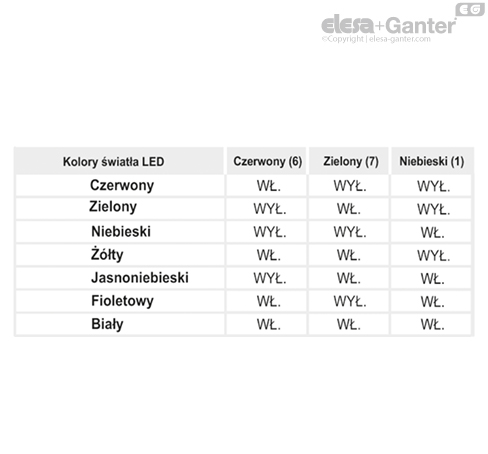

Za pomocą kombinacji zasilania wybranych kanałów RGB możliwe jest uzyskanie jednego z 7 kolorów taśmy LED.

Styk 8 (przewód biały) musi być zawsze podłączony do ujemnego bieguna zasilania. Styki 6 (przewód czerwony), 7 (przewód zielony) lub 1 (przewód niebieski) należy podłączyć do bieguna dodatniego, aby uzyskać kolor świecenia taśmy LED:czerwony, zielony i niebieski lub podłączyć kilka jednocześnie, aby uzyskać pozostałe kolory (jak wskazano w tabeli). Światło LED w innych kolorach jest możliwe do osiągnięcia poprzez kontrolowanie jasności poszczególnych kanałów za pomocą sterownika PWM.

Deklaracja zgodności CE

Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami przepisów zharmonizowanych UE:

• 2014/35/EU Dyrektywa niskonapięciowa

• 2014/30/EU (EMC) Dyrektywa w sprawie kompatybilności elektromagnetycznej

• 2011/65/EU (RoHS) Dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym

Normy zharmonizowane lub inne właściwe specyfikacje techniczne, w odniesieniu do których deklarowana jest zgodność: EN 60947-5-1:2017







Akcesoria

FC-M12x1: przewód ośmiożyłowy z przyłączem M12x1.

Wykonania specjalne na życzenie

• 2 styki NO.

• Napięcie robocze LED 12V.

• Szybko-przełączający styk elektryczny.

• Uchwyt bez ochrony IP i ze zmniejszoną siłą, konieczną do wciśnięcia przycisku (15N). Zamawiając ten produkt, należy dodać końcówkę -N15 do kodu i oznaczenia wybranego wykonania standardowego.

Inne dostępne produkty

M.2000: uchwyt uzupełniający, bez przełącznika.
