Specyfikacja
- Typ N: lekki, 2 boki zamknięte, przesunięcie o 90°
powierzchnia anodowana na kolor naturalny N
Informacje

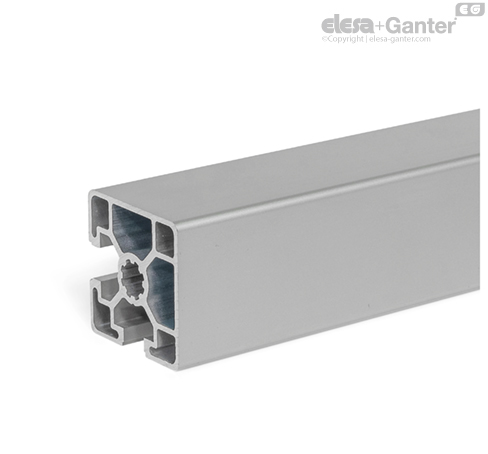

Profile aluminiowe konstrukcyjne GN 11b z częściowo zamkniętymi rowkami teowymi są produkowane metodą wytłaczania. Mogą być używane na przykład do łatwego konstruowania obudów ochronnych, wyposażenia miejsca pracy lub ścianek działowych, gdy wymagany jest atrakcyjny wygląd.
Profile aluminiowe konstrukcyjne w połączeniu z wymiennymi akcesoriami wielokrotnego użytku tworzą elastyczny system modułowy. Łączniki mogą być mocowane wzdłuż rowków teowych profili lub poprzez otwory w powierzchniach czołowych.
Zamknięte boki profilu ułatwiają czyszczenie. Profile typu lekkiego są zwykle używane do małych obciążeń lub do konstrukcji o zoptymalizowanej wadze.
Profile aluminiowe konstrukcyjne są dostarczane w zestawach. W tabeli pokazano ilość sztuk zawartą w każdym zestawie.
Dane mechaniczne (zgodnie z kierunkiem wytłaczania)
- Materiał: Al Mg Si 0.5 F25 (EN AW – 6063)
- Stan: po wyżarzaniu starzejącym
- Powłoka anodyzowana: E6EV1 (kolor naturalny), grubość warstwy: 10 μm
- Odchylenie wymiarowe zgodnie z normą DIN EN 12020-2
- Wytrzymałość na rozciąganie Rm min. 245 N/mm²
- Granica plastyczności Rp0,2 min. 195 N/mm²
- Gęstość 2,7 kg/dm³
- Współczynnik rozszerzalności liniowej 23,6x10-6 1/k
- Moduł sprężystości E ≈ 70 000 N/mm²
- Twardość ≈ 75 HB -2,5/187,5
Dopuszczalne obciążenie rozciągające na rowek
| n | Rozmiar siatki | Typ profilu | FN* w N |
| - | - | - | Z nakrętkami teowymi GN 50b | Z nakrętkami do rowków teowych GN 51b | Ze śrubami do rowków teowych GN 52b |
| - | - | - | Typ V / F | Typ S | - | - |
| 8 | 30 | Ciężki | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Lekki | 7500 | - | 5500 | 9000 |
| 10 | 45 | Lekki | 7500 | - | 5500 | 9000 |
| 10 | 45 | Ciężki | 8500 | 17500 | 7500 | 9000 |
* W zależności od rozmiaru gwintowania nakrętki teowej / nakrętki do rowków teowych / śruby do rowków teowych
Właściwości przekroju poprzecznego
Wx, Wy = wskaźniki wytrzymałości przekroju na zginanie
lx, ly = moment bezwładności przy zginaniu
A = pole powierzchni przekroju poprzecznego
m = masa w stosunku do długości
| GN 11b Typ profilu lekki |
| s1 | s2 | n | Rozmiar siatki | Oś zginania x-x | Oś zginania y-y | A | m ≈ |
| - | - | - | - | lx w cm4 | Wx w cm3 | ly w cm4 | Wy w cm3 | w cm2 | w kg/m |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
