Specyfikacja
Korpus gwintowany
Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Trzpień
Stal hartowana, oksydowana na czarno lub stal nierdzewna AISI 303.
Sugerowany otwór montażowy w tolerancji H7
Dźwignia
Samosmarowny, wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny wykończony na mat.
Sprężyna
Stal nierdzewna AISI 302.
Przeciwnakrętka
- NTT: Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA).
Dostępne także jako akcesoria sprzedawane oddzielnie (patrz tabela).
Wykonania standardowe
- PMT.200-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki.
- PMT.200-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- PMT.200-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.

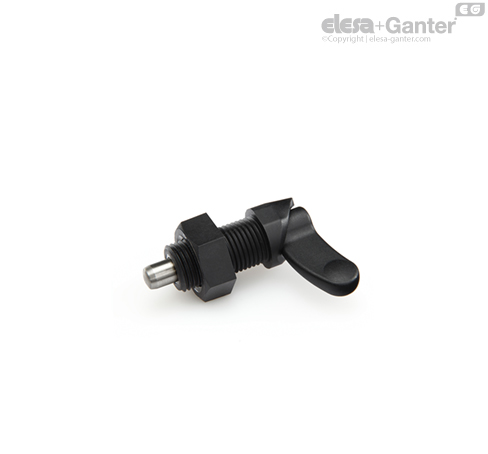

- PMT.200-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana).
Instrukcja montażu
Instrukcja montażu
Upewnij się, że w otworze gwintowanym pod trzpień nie zostały żadne pozostałości po obróbce (patrz rys. 1). Aby zapewnić doskonałą styczność powierzchni montażu z korpusem nie należy fazować krawędzi otworu (patrz rys. 2).
Produkt wykonany z SUPER-technopolimeru opartego na technologii firmy ELESA, wymiary oraz rozwiązanie techniczne bazowane na modelu GN 612 za zgodą firmy Otto Ganter GmbH Co. KG.
Gałka: wzornictwo Elesa
