GN 817.7-D Trzpienie ustalające Pneumatyczny – dwustronnego działania, wysunięcie/powrót

Trzpienie ustalające ze stali nierdzewnej GN 817.7 sterowane pneumatycznie można łatwo i bezpiecznie zintegrować ze zautomatyzowanymi procesami i umieścić w miejscach, w których nie jest możliwa ręczna obsługa trzpienia ustalającego. Dzięki zastosowanym materiałom trzpienie ustalające mogą być również stosowane w agresywnych chemicznie środowiskach.

Zintegrowany magnes umożliwia elektroniczną kontrolę położenia szpilki trzpienia za pomocą czujnika. Pozycje krańcowe (pozycja wysunięcia i cofnięcia) są programowane za pomocą elementu sterującego na przewodzie czujnika. W każdej z nich czujnik generuje sygnał wyświetlany przez odpowiednią diodę LED, który może być przetwarzany na przykład przez układ sterowania maszyną.

Elektronika czujnika jest również dostępna za pośrednictwem interfejsu IO-Link i oferuje możliwość ustawiania i odczytywania punktów przełączania oraz blokowania przycisku programowania na elemencie sterującym. Na trzpień ustalający nie powinny oddziaływać żadne zewnętrzne pola magnetyczne, w przeciwnym razie może dojść do zakłóceń w pracy trzpienia. Pneumatyczne trzpienie ustalające są dostarczane z przeciwnakrętką. W przypadku kodu produktu BS0,4 dodatkowo dostarczane są: czujnik, mocowanie czujnika i klucz imbusowy (niezmontowane).

• Gama trzpieni ustalających

• Przewód z wtykiem GN 330

• Plik komunikacyjny IO-Link Device

• Uruchamianie czujnika

• Stopień ochrony IP

• ISO-Podstawowe tolerancje

• Właściwości elastomerów

• Właściwości stali nierdzewnej



Pozycję czujnika można dowolnie ustawić podczas mocowania uchwytu czujnika.

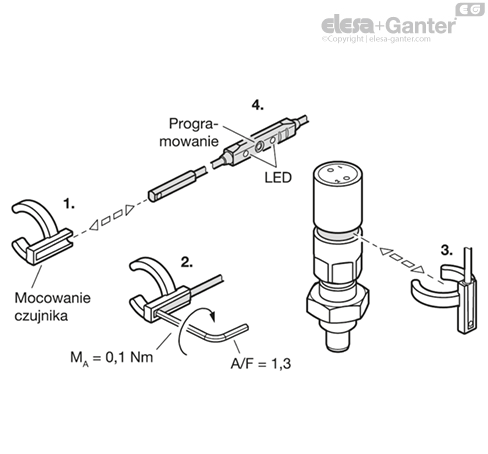

Kroki instalacji:

1. Wsuń czujnik z boku do uchwytu czujnika

2. Dokręć śrubę imbusową czujnika

3. Zamocuj uchwyt czujnika w rowku trzpienia ustalającego, a następnie w razie potrzeby wyreguluj położenie, obracając.

4. Podczas uruchamiania należy zaprogramować w czujniku pozycje krańcowe za pomocą elementu sterującego lub systemu IO-Link zgodnie z instrukcjami obsługi dostarczonymi z czujnikiem.
