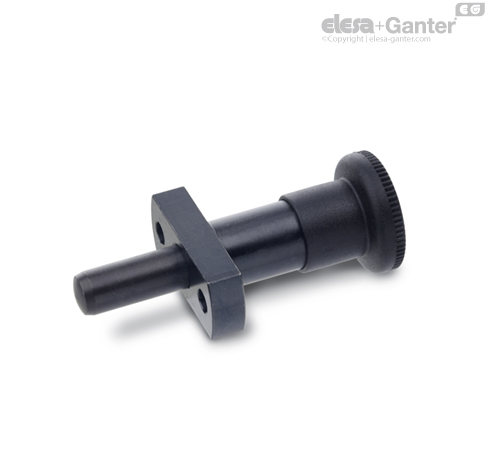

GN 817.3

Trzpienie ustalające

Trzpienie ustalające serii GN 817.3 umożliwiają precyzyjne pozycjonowanie elementów w ekonomiczny sposób, gdy tulejki pozycjonujące DIN 179  są użyte.

Do precyzyjnego prowadzenia trzpienia stosuje się tulejkę pozycjonującą DIN 179  gdzie wymiar l₃ trzpienia blokującego określa długość tulei.

Precyzyjne prowadzenie nie zależy od pasowania trzpienia w korpusie, lecz od tolerancji otworu tulei pozycjonującej (F7) i samego trzpienia blokującego (h7). Oba elementy są hartowane i szlifowane, co w połączeniu z odpowiednią długością tulei zwiększa precyzję pozycjonowania.

Typ C z blokadą stosowany jest w aplikacjach, gdzie trzpień musi pozostać zablokowany w pozycji odwiedzionej. W takim przypadku gałkę należy odciągnąć i obrócić o 90º. Aby zapobiec przypadkowemu zatrzaśnięciu trzpienia wykonano niewielkie nacięcie.

• Gama trzpieni ustalających

• Tuleje pozycjonujące DIN 179

• ISO-Podstawowe tolerancje -

• Właściwości tworzyw

Dla każdej ze średnic trzpienia d₁ dostępne są dwie standardowe długości l₁.

Grubość płyty montażowej, wysokość tulei pozycjonującej oraz ewentualna szczelina powinny przekraczać wymiar l₃, aby zapewnić swobodne wysprzęglenie trzpienia.

Do montażu tulejek wykonanych w tolerancji n6 zaleca się wykonywanie otworów w tolerancji H7.

Dostępny jest szeroki zakres standardowych tulejek pozycjonujących DIN 172 oraz DIN 179 jest dostępny.
