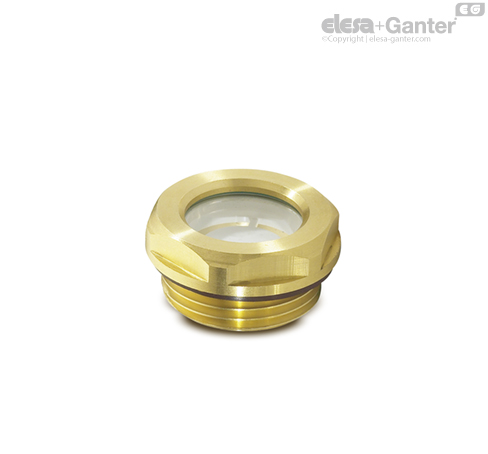

GN 743.3

Wskaźniki poziomu cieczy

Wskaźniki poziomu cieczy GN 743.3 posiadają szybkę ze szkła naturalnego o dużej odporności na środki chemiczne oraz zadrapania. Jej uszczelnienie (uszczelka o-ring) jest umieszczone na obwodzie zamiast na powierzchni czołowej. Dzięki takiemu rozwiązaniu nadciśnienie/podciśnienie cieczy nie ma wpływu na szczelność wskaźnika.

Wymiary wskaźnika zostały dopasowane do otworów i powierzchni montażowych wykonanych zgodnie z normą DIN 3852.

Płaski pierścień uszczelniający został umieszczony w specjalnym rowku. Zapobiega to jego przesunięciu oraz chroni przed nadmiernym zgnieceniem przy dokręcaniu wskaźnika.

Wskaźniki poziomu GN 743.3 mogą być używane w zbiornikach ciśnieniowych. Szczegółowe dane dotyczące maksymalnego ciśnienia roboczego są dostępne na życzenie.

Instrukcja montażu:

Do montażu na ściankach grubości mniejszej niż 4 mm należy zastosować nakrętkę mocującą  GH..

• Nakrętka GH.

• Pierścień uszczelniający EPDM
