Specyfikacja
Wykonania
- Typ A: z ekranem kontrastowym, kolor naturalny
- Typ AS: z ekranem kontrastowym, anodowane na czarno
- Typ B: bez ekranu kontrastowego, kolor naturalny
- Typ BS: bez ekranu kontrastowego, anodowane na czarno
Korpus
Aluminium
- Typ A oraz B: precyzyjnie obrobione, kolor naturalny
- Typ AS oraz BS: precyzyjnie obrobione, anodowane na czarno
Ekran kontrastowy
Technopolimer (polisulfon)
- Odporność na temperaturę do 180°C
- Płaski pierścień uszczelniający, guma syntetyczna FPM (Viton®)
Identyfikacja - uszczelka w innym kolorze niż czarny.
Informacje

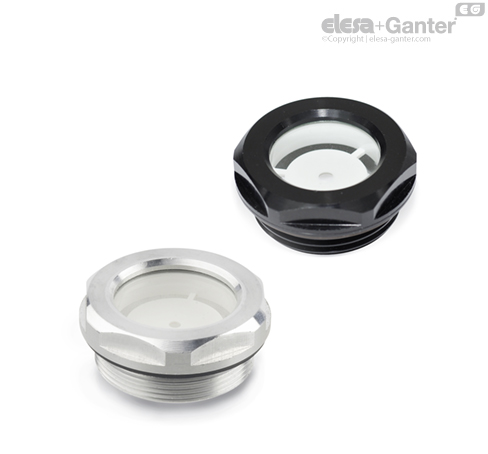

Wskaźniki poziomu GN 743.1 posiadają szybkę ze szkła naturalnego o dużej odporności na środki chemiczne oraz zadrapania. Jej uszczelnienie (uszczelka o-ring) umieszczone jest na obwodzie zamiast na powierzchni czołowej. Dzięki takiemu rozwiązaniu nadciśnienie/podciśnienie cieczy nie ma wpływu na szczelność wskaźnika.
Wymiary wskaźnika zostały dopasowane do otworów i powierzchni montażowych wykonanych zgodnie z normą DIN 3852.
Płaski pierścień uszczelniający został umieszczony w specjalnym rowku. Zapobiega to jego przesunięciu oraz chroni przed nadmiernym zgnieceniem przy dokręcaniu wskaźnika.
Wskaźniki poziomu GN 743.1 można stosować w ciśnieniowych zbiornikach, szczegółowe dane dotyczące maksymalnych ciśnień roboczych dostępne na życzenie.
Instrukcja montażu:
Do montażu na ściankach grubości mniejszej niż 4 mm należy zastosować nakrętkę mocującą GH..
- Zgodne z dyrektywą RoHS (tylko typ AS i BS)
