Specyfikacja

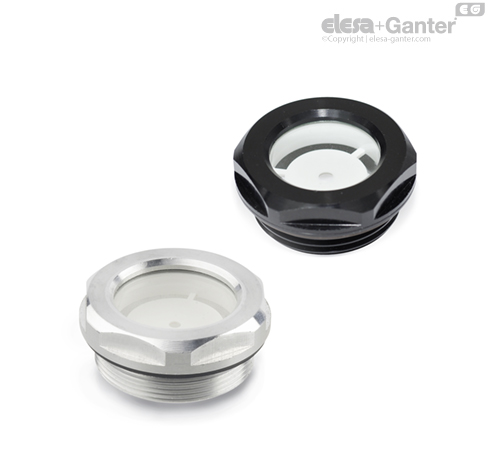

Wykonania
- Typ A: z ekranem kontrastowym, kolor naturalny
- Typ AS: z ekranem kontrastowym, anodowane na czarno
- Typ B: bez ekranu kontrastowego, kolor naturalny
- Typ BS: bez ekranu kontrastowego, anodowane na czarno
Korpus
Aluminium
- Typ A oraz B: precyzyjnie obrobione, kolor naturalny
- Typ AS oraz BS: precyzyjnie obrobione, anodowane na czarno
Ekran kontrastowy
Technopolimer (polisulfon)
- Odporność na temperaturę do 100°C
- Pierścienie uszczelniające guma NBR (perbunan)
Informacje
Wskaźniki poziomu GN 743 posiadają szybkę ze szkła naturalnego o dużej odporności na środki chemiczne oraz zadrapania. Jej uszczelnienie (uszczelka o-ring) umieszczone jest na obwodzie zamiast na powierzchni czołowej. Dzięki takiemu rozwiązaniu nadciśnienie/podciśnienie cieczy nie ma wpływu na szczelność wskaźnika.
Wymiary wskaźnika zostały dopasowane do otworów i powierzchni montażowych wykonanych zgodnie z normą DIN 3852.
Płaski pierścień uszczelniający został umieszczony w specjalnym rowku. Zapobiega to jego przesunięciu oraz chroni przed nadmiernym zgnieceniem przy dokręcaniu wskaźnika.
Wskaźniki poziomu GN 743 mogą być używane w zbiornikach ciśnieniowych. Szczegółowe dane dotyczące maksymalnego ciśnienia roboczego są dostępne na życzenie.
Instrukcja montażu:
Do montażu na ściankach grubości mniejszej niż 4 mm należy zastosować nakrętkę mocującą GH.-.
- Zgodne z dyrektywą RoHS (tylko typ AS i BS)
