Specyfikacja
Czułość
- Typ 10: 10 minut kątowych, pęcherzyk gazu przesunięty o 2 mm (jedynie dla wykonania ALS)
- Typ 40: 40 minut kątowych, pęcherzyk gazu przesunięty o 2 mm (jedynie dla wykonania KT)
Nr identyfikacyjny
- Nr 1: bez pierścienia kontrastowego
- Nr 2: z pierścieniem kontrastowym (jedynie dla wykonania KT, dla d = 12…18)
Aluminium anodowane w kolorze czarnym ALS /
Szklany wizjer
Tworzywo sztuczne w kolorze białym KT /
Wizjer z przezroczystego tworzywa
- przezroczysta, w kolorze zielonym (jedynie dla wykonania KT)
Informacje

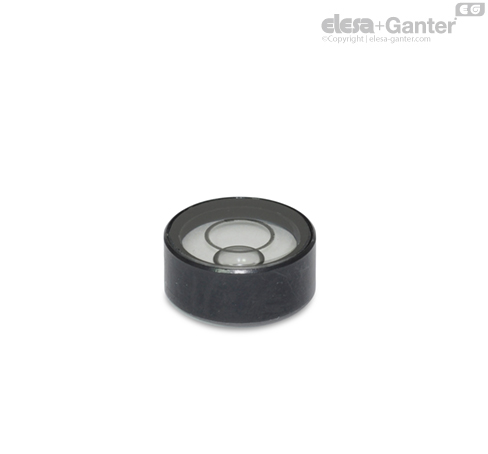

Cylindryczny kształt poziomic oczkowych GN 2281 oraz brak kołnierza umożliwiają ich całkowite schowanie w otworze montażowym. Poziomice są używane do sprawdzenia poprawności wypoziomowania przyrządów, urządzeń pomiarowych oraz maszyn.
Poziomice GN 2281 nie posiadają zewnętrznej płaszczyzny odniesienia/referencyjnej względem, której ustawia się poziom. Odpowiednie ustawienie poziomicy względem poziomowanej części urządzenia musi zostać wykonane innymi środkami na etapie montażu.
Czarna obudowa w wersji ALS powoduje odbicie światła na krawędzi pęcherzyka gazu, które znacznie poprawia czytelność wskazania. Ten sam efekt w wykonaniu KT został osiągnięty, dzięki pierścieniowi kontrastowemu umieszczonemu wewnątrz obudowy (Nr 2).
Czarna powierzchnia otworu montażowego może również poprawić czytelność wskazania.
Dane techniczne
Definicja
Poziomica posiada ampułkę wypełnioną cieczą oraz pęcherzyk gazu, który służy do poziomowania przedmiotu. Położenie pęcherzyka powietrza w cieczy pokazuje kąt i kierunek pochylenia przedmiotu do poziomu.
Opis działania

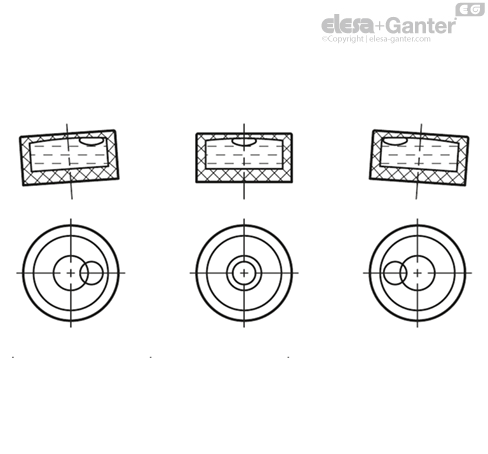

Ampułka zawierająca ciecz oraz pęcherzyk gazu (pełniący rolę wskazówki) ma specjalny kształt. Jej górna część jest wycinkiem sfery o precyzyjnie zdefiniowanym promieniu krzywizny. Dzięki temu oraz za sprawą wyporu hydrostatycznego, pęcherzyk gazu znajduje się zawsze w najwyższej pozycji.
Górna powierzchnia ampułki jest przezroczysta i najczęściej posiada oznakowanie, np. w postaci pierścienia ustawczego, którego środek leży w punkcie centralnym poziomicy oczkowej. Jeżeli pęcherzyk gazu znajduje się idealnie w środku pierścienia ustawczego oznacza to, że sprawdzany obiekt jest w pozycji poziomej.
Typy poziomic
Poziomice są dostępne w dwóch wariantach jako oczkowe oraz rurkowe.
Poziomice oczkowe mierzą jednocześnie kąt nachylenia oraz wskazują kierunek pochylenia. Poziomice rurkowe wskazują natomiast tylko kąt nachylenia w jednym kierunku – osi poziomicy rurkowej.
Czułość

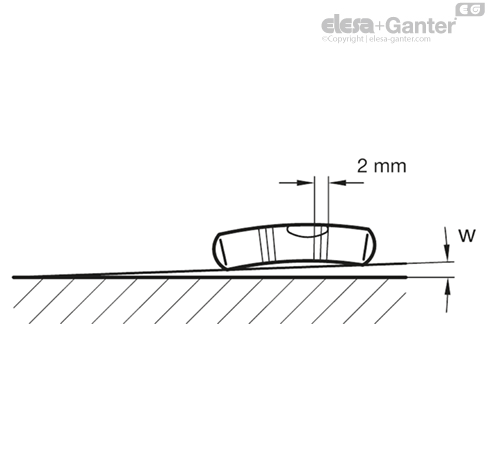

Czułość poziomic jest definiowana jako kąt pochylenia np. 30 minut kątowych (0,5 stopnia). Wartość ta informuje o jaki kąt należy pochylić poziomicę, aby pęcherzyk gazu znajdujący się wewnątrz przesunął się o 2 mm. Przykładowo poziomica o czułości 6 minut kątowych ma większą dokładność niż poziomica o czułości 30 minut kątowych.
Kąt pochylenia i różnica wysokości
Czułość jest czasami podawana w milimetrach na metr, tzn. jako różnica wysokości w milimetrach pomiędzy dwoma końcami pochylonej prostej o długości jednego metra. Patrz tabela zależności.
| Różnica wysokości | Kąt pochylenia | - |
| w milimetrach na metr | w minutach kątowych | stopnie (ułamek dziesiętny) |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
