Specyfikacja

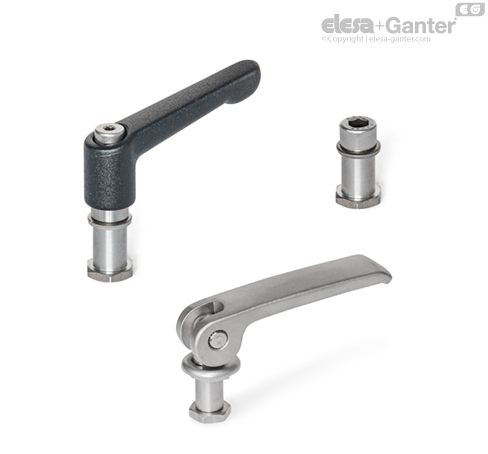

Wykonania
- Typ E: z dźwignią zaciskową mimośrodową
- Typ K: z dźwignią nastawną
- Typ S: ze śrubą z łbem walcowym DIN 912
Typ E
Dźwignia mimośrodowa, stal nierdzewna AISI CF-8
Powierzchnia styku, stal nierdzewna AISI 431
Typ K
Dźwignie
Odlew z cynku, powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat
Typ S
Śruba z łbem walcowym DIN 912
Stal nierdzewna A2
Śruba z łbem wpuszczanym DIN 7991 /
Podkładka ze stali nierdzewnej A2
Pozostałe elementy
Stal nierdzewna AISI 303
Informacje
Zestawy zaciskowe GN 187.6 są przeznaczone do łączenia pierścieni pozycjonujących GN 187.5 w celu utworzenia złączy zaciskowych. Za sprawą sześciokątnego kołnierza, który tworzy połączenie zaciskowe (zapobiegające również obrotowi części), tuleja centrująca pozwala na szybki i prosty montaż. W stanie odblokowanym, tuleja, względnie nakrętka z sześciokątnym kołnierzem tworzą oś, która centruje oba współpracujące elementy.
Dzięki zastosowaniu sprężyny ze stali nierdzewnej GN 187.2 współpracujące ze sobą pierścienie pozycjonujące mogą zostać rozsprzęglone.
Typy E i K są stosowane w aplikacjach wymagających częstej regulacji zestawów zaciskowych bez użycia narzędzi.
