Informacje

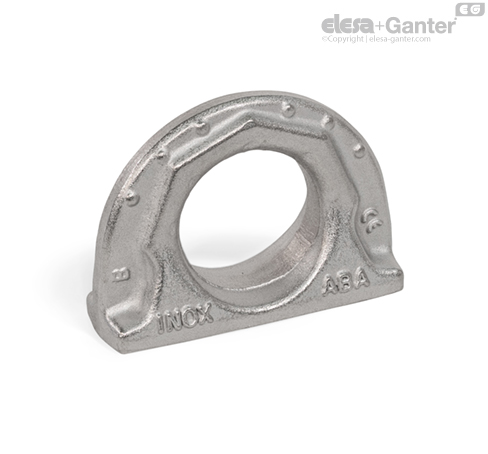

Zawiesia GN 589.5 są przeznaczone do podwieszania urządzeń podnoszących, transportujących, elementów mocujących jak haki transportowe itp. Wyróżniają się one niewielkimi rozmiarami. Są one przeznaczone do przyspawania do punktów mocowania ładunku lub bezpośrednio do samego ładunku i mogą być bezpiecznie obciążone z dowolnego kierunku (współczynnik bezpieczeństwa 4).
Nominalna nośność podana w tabeli jest wyraźnie oznaczona na zawiesiu. Dotyczy to najmniej korzystnego przypadku obciążenia spośród wymienionych typów obciążeń.
Zawiesia GN 589.5 spełniają dyrektywę maszynową 2006/42/WE.
Kryteria wycofania z eksploatacji / okres eksploatacji / zastosowanie i wskazówki montażowe
1. Do sprawdzenia zużycia zawiesia można wykorzystać wskaźniki zużycia. Jeśli pokrywają się one z konturem zewnętrznym lub konturem otworu, oznacza to, że osiągnięty został koniec okresu eksploatacji zawiesia, co jest również określane jako kryteria wycofania z eksploatacji.
2. Jeśli zawiesie jest wygięte, uszkodzone lub pęknięte, dalsze korzystanie z niego jest niebezpieczne i nie wolno go dalej używać.
W każdym z tych przypadków należy wymienić zawiesie.
Instrukcje mocowania / spawania
| b | a Grubość spoiny pachwinowej |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
Spawanie musi być wykonywane przez uprawnionego spawacza. Podane wartości obciążenia obowiązują dla temperatury roboczej od -40°C do +200°C. Informacje dotyczące nośności w wyższych temperaturach są dostępne na żądanie.
Pamiętaj, aby zawsze przestrzegać informacji zawartych w instrukcji (nie tylko w trakcie montażu lub pierwszego użycia, ale także podczas eksploatacji) Instrukcja jest dołączona w paczce z do produktemu lub znajdziesz ją dostępna w formie cyfrowej na stronie produktu pod adresem elesa-ganter.pl.
