GN 418.2

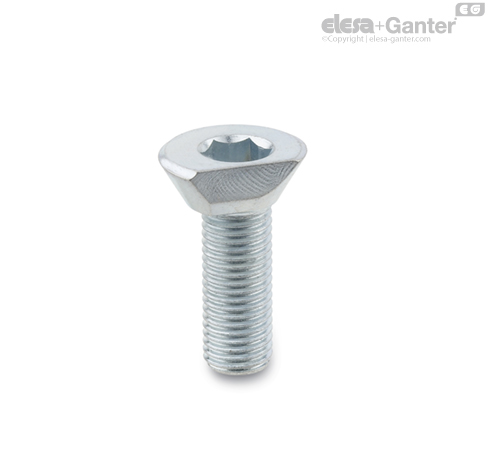

Śruby z krzywką

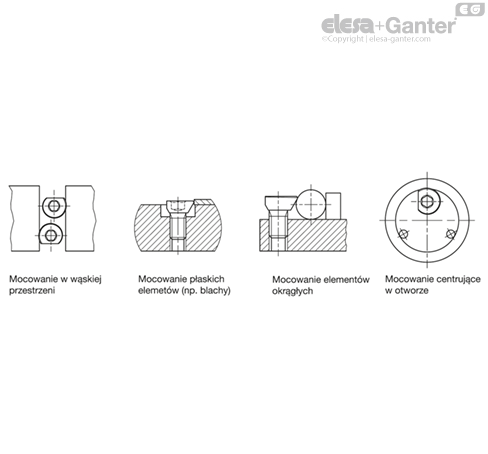

Śruby z krzywką GN 418.2 to proste elementy do wielu zastosowań, wytrzymałe i kompaktowe, wymagają minimalnej przestrzeni montażowej i zapewniają komfort użytkowania.

Siły zaciskowe F podane w tabeli odnoszą się do maksymalnego, dozwolonego momentu obrotowego i wykazanej głębokości wkręcenia t.

• Dane dotyczące wytrzymałości śrub

Funkcja

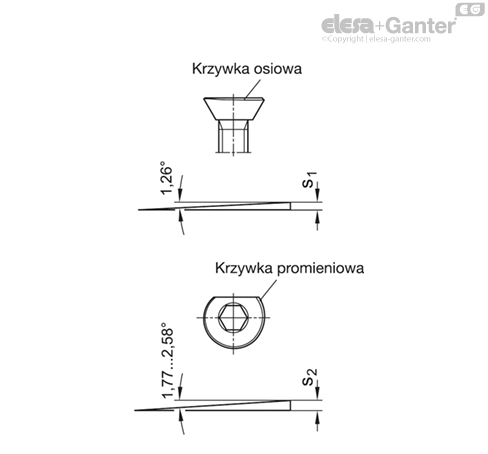

Kształt krzywki pozwala na jej pracę w dwóch kierunkach: promieniowym (z dodatkowym stożkiem 30°) oraz osiowym. Krzywka zapewnia stałą siłę dociskową oraz samohamowność w dowolnym kątowym położeniu.

Siła działająca w punkcie zacisku generuje efekt dociskowy, który, w uzupełnieniu do siły tarcia, dociska element obrabiany. Dodatkowy efekt dociskowy wytwarzany jest przez gwint i stożek 30°.

Aby zapewnić bezpieczne i pewne mocowanie w każdej apllikacji, dostępne jest wykonanie z gwintem prawoskrętnym lub lewoskrętnym.



Instrukcja montażu

• Wykonać otwór gwintowany zgodnie z podaną specyfikacją.

• Wkręcić śrubę z krzywką na żądaną wysokość i ustawić płaską stroną do elementu dociskanego (pamiętać o minimalnej głębokości wkręcenia t).

• Przy docisku bocznym, wysokość punktu docisku powinna wynosić minimum h₂.

• Do rozpoczęcia zaciskania wymagany jest obrót o ok.135°.
