Specyfikacja
Wykonania
- Typ A: otwór przelotowy, bez tuleji
- Typ B: z tuleją z gwintowanym otworem
- Typ C: z tuleją z gwintowanym otworem i odsadzeniem
Precyzyjny odlew ze stali nierdzewnej NI
AISI CF-8
Korpus z gwintem wewnętrznym
Stal nierdzewna AISI 304
Sprężyna powrotna
Stal nierdzewna AISI 301
Informacje

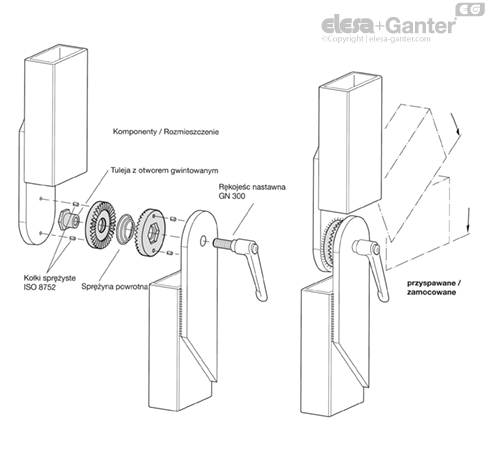

Za pomocą pierścieni pozycjonujących GN 188 ze stali nierdzewnej, standardowe komponenty mogą być blokowane i mocowane w określonych położeniach kątowych. Pierścienie są mocowane przez spawanie.
Wzajemne pozycjonowanie pierścieni możliwe jest dzięki otworom centrującym d4, które mogą być ustawione równolegle lub prostopadle względem siebie.
Sprężyna powrotna umieszczana jest podczas montażu pomiędzy dwoma pierścieniami pozycjonującymi i gwarantuje, że pierścienie rozdzielają się prawidłowo podczas luzowania. Zakres dostawy obejmuje dwa pierścienie pozycjonujące, jedną sprężynę powrotną i w zależności od wersji, tuleję gwintowaną.
