Specyfikacja
Wykonania
- Typ A: bez taśmy stalowej
Ucho
Stal 1.6541
- w 100% testowana elektromagnetycznie na pęknięcia wg EN 1677
- powierzchnia pokryta żywicą epoksydową, kolor różowy
Korpus do przyspawania
Stal, S355 J2 + N (ST52-3N)
- w 100% testowana elektromagnetycznie na pęknięcia wg EN 1677
Sprężyna ustalająca
Taśma ze stali nierdzewnej
Odporna na korozję
Informacje

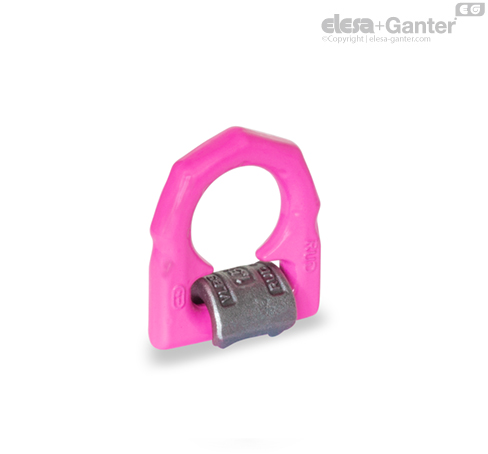

Pierścienie mocujące GN 587.1, spawalne, przeznaczone są do szybkiego montażu.
Oferują wysoką wytrzymałość dynamiczną i statyczną i mogą być bezpiecznie obciążone z dowolnego kierunku (współczynnik bezpieczeństwa 4).
Taśma stalowa (typ F) utrzymuje pierścień w dowolnej pozycji i wytłumia wszelki hałas wytworzony przez wibracje. Wszystkie części są trwale połączone.
Dwa występy podporowe zwiększają nośność haków oraz polepszają ich podparcie w przypadku przenoszenia obciążeń ukośnych.
Pierścienie GN 587.1 spełniają Dyrektywę Maszynową 2006 / 42 / EG.
Ta norma zastępuje wykonanie GN 587.
Zastosowanie i wskazówki montażowe
Powyższe wartości odnoszą się do maksymalnych obciążeń w tonach metrycznych.

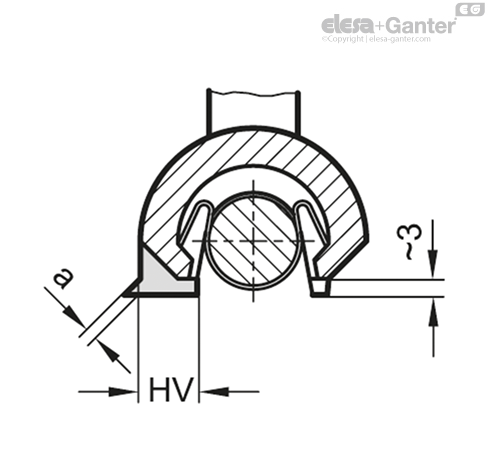

Kształt rowka (HV) spełnia wymagania DIN 18800, tj., umożliwia wykonanie spawu bez powstawania potencjalnych miejsc narażonych na korozję przez co pierścienie można używać w zastosowaniach zewnętrznych.
| Rozmiar pierścienia | Rozmiar spawu | Długość | Objętość w cm3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2x 60 | 15.5 |
Spawanie musi być wykonywane przez uprawnionego spawacza.
Wartości obciążeń obowiązują przy temperaturze pracy między –20 °C a +100 °C. Wartości obciążeń przy wyższych temperaturach dostępne na życzenie.
Jeśli pierścienie mocujące stosowane są do mocowania ładunków zamiast ich podnoszenia, wartości nominalnych obciążeń mogą być podwojone.
Do każdego zamówienia dołączana jest instrukcja obsługi zawierająca dodatkowe, szczegółowe informacje.
