Specyfikacja
Trzpień obrotowy
Stal
- Wytrzymałość na rozciąganie klasa 5.8
- Powierzchnia ocynkowana, pasywacja niebieska
Nakrętki sześciokątne ISO 4032
Stal
Powierzchnia ocynkowana, pasywacja niebieska
Stopka dociskowa
Stal
Azotowana, oksydowana na czarno
Informacje
Dla pokonania martwego punktu mechanizmu przegubowego, względnie skompensowania tolerancji mocowanego przedmiotu, dociskacze szybkomocujące powinny być uzbrajane w odpowiednio elastyczne elementy dociskowe. W tym przypadku śruby dociskowe model GN 708.1- powinny być stosowane.

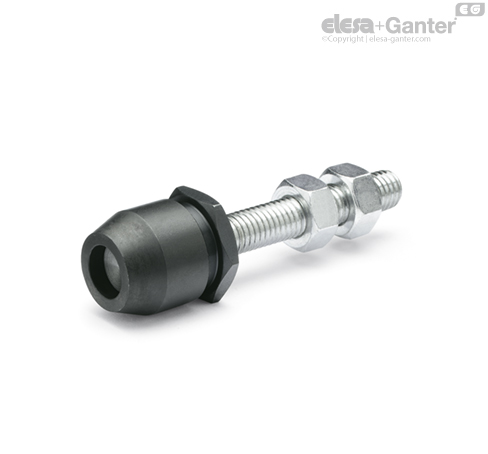

Śruby dociskowe GN 804 z kompensatorem opartym na sprężynach talerzowych, umożliwiają nie tylko zniwelowanie odchyłek wymiarowych przedmiotu dociskanego, ale pozwalają także na regulację siły docisku.
Regulacji dokonuje się za pomocą nakrętki sześciokątnej (A/F). Zakres regulacji definiuje stopień ściśliwości sprężyn talerzykowych. Został on przedstawiony na wykresie w zestawieniu z wymaganą siłą docisku.
Ponadto, element dociskowy jest wahliwy.
Dwie nakrętki sześciokątne dostarczane w komplecie.
