Specyfikacja
Wykonania
Wykonanie BC: 2 ramiona domykające się symetrycznie względem osi dociskacza
Stal C45
Powierzchnia chemicznie niklowana NC

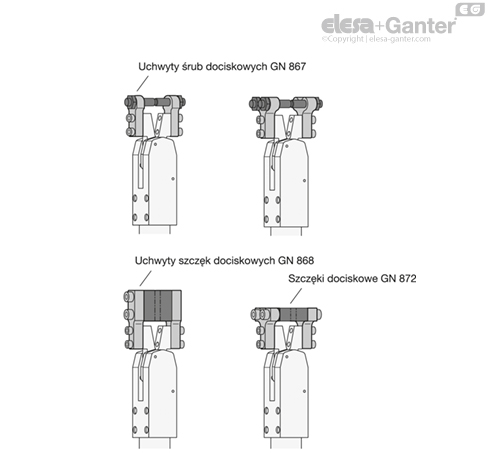

Informacje
Siły zamykające FS ramion docisków spawalniczych GN 866 skierowane są ku sobie.
Maksymalny moment siły dla dociskaczy spawalniczych GN 866 jest osiągany w końcowym etapie cyklu dociskania. Z tego też powodu zakres roboczy dociskania powinien znajdować się możliwie blisko końca tego cyklu.
Zasada działania mechanizmu z martwym punktem
Prezentowane dociskacze spawalnicze (patent MISATI) służą do zaciskania, trzymania, chwytania lub ustalania położenia przedmiotów w przyrządach obróbkowych i spawalniczych.
Do istotnych cech tego rodzaju dociskaczy należą:
- ograniczone zużycie powietrza

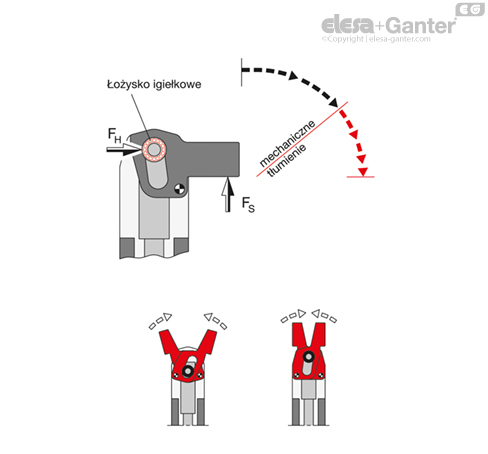

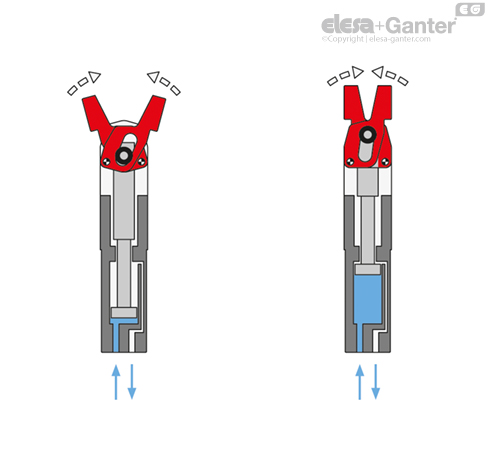

Zasada działania mechanizmu z martwym punktem została przedstawiona na rysunkach obok.
Moment zacisku tłoków o średnicy 20, 32, 40 oraz 50 mm wynosi od 60 do 475 Nm, znacznie przekraczając możliwości dociskaczy oferowanych przez firmy konkurencyjne.
Dociskacze zostały zaprojektowane i skonfigurowane tak, aby można było korzystać z nich przez długi czas. Przeprowadzone testy funkcjonalności wykazały, że nawet po wykonaniu 20 mln cykli są one nadal zdatne do użytku.
- Mechanizm docisku został skonstruowany w taki sposób, że po wykonaniu ruchu zamykającego (z siłą FS) blokuje się samoczynnie (siła przytrzymania FH).
- Kształt i ułożenie rowka prowadzącego (względem osi obrotu ramienia) powoduje, że ruch samego ramienia jest szybki, ale w ostatniej fazie docisku spowalnia. W związku z tym, dodatkowe tłumienie nie jest konieczne. Jest ono jednak dostępne na życzenie, w przypadku przemieszczania dużych mas.
- Mechanizm zaciskowy wyposażony jest w łożyska igiełkowe umożliwiające optymalne przeniesienie siły zacisku i ograniczające zużycie.
- Siłownik wraz z mechanizmem zaciskowym został zintegrowany w jednym stalowym korpusie. Dzięki temu dociski te są bardzo stabilne co daje możliwość rozszerzenia zakresu ich zastosowań. Osiowe wyprowadzenie otworów przyłączeniowych sprężonego powietrza jest tu dodatkową zaletą.
- Mechanizm dociskacza spawalniczego GN 864 posiada również osłonę zapobiegającą przedostawaniu się brudu oraz innych obiektów, które mogą zakłócać jego właściwe funkcjonowanie (np. podczas spawania).
