Specyfikacja
Wykonania
- Typ AVF: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami
- Typ CVF: ramię dociskowe rozwidlone, z dwoma przesuwnymi nakładkami i Śruba dociskowa GN 708.1
- Typ EVF: Pełne ramię dociskowe, z uchem do przyspawania
Części z blachy stalowej
Stal C10 hartowana powierzchniowo
Ocynkowana, pasywacja niebieska
Sworznie przegubów, stal ulepszana cieplnie
Tuleje przegubów, stal hartowana powierzchniowo
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść z tworzywa sztucznego
Kolor czerwony, odporna na oleje
Śruba dociskowa GN 708.1, typ A
- Stal, ocynkowana, pasywacja niebieska
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje

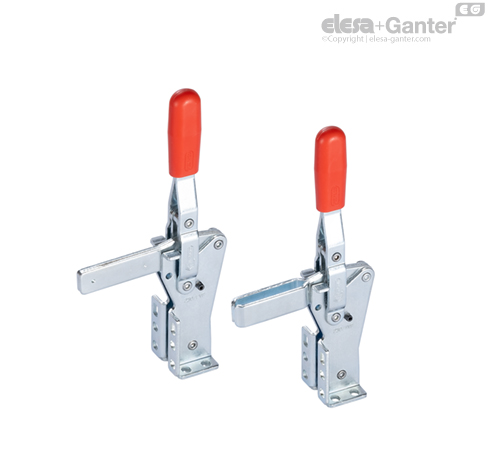

Dociskacze GN 812.1 są zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w tym samym kierunku. Gdy dociskacz jest w pozycji zamkniętej, dźwignia znajduje się w pozycji pionowej.
Mogą być zamontowane w dwóch płaszczyznach dzięki konstrukcji kołnierza podstawy montażowej i wymagają znacznie mniej miejsca do zastosowania docisku.
Dociskacze w wersji z rozwidlonym ramieniem i dwoma przesuwnymi podkładkami (typ AVF) pozwalają na zastosowanie określonych śrub dociskowych. Typ CVF jest dostarczany w komplecie ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ F wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię można wyposażyć w GN 809 uchwyt śruby dociskowej do przytrzymania przedmiotu w ustalonym położeniu.
