Specyfikacja
Wykonania
- Typ AV: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami
- Typ CV: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i GN 708.1 śrubą dociskową
- Typ EV: ramię dociskowe pełne z uchem do przyspawania
Części z blachy stalowej
Stal C10 hartowana powierzchniowo, ocynkowana, pasywacja niebieska
Sworznie przegubów, stal ulepszana cieplnie
Tuleje przegubów, stal hartowana powierzchniowo
Wszelkie części ruchome
Specjalnie przesmarowane
Rękojeść
Wysokiej jakości tworzywo, kolor czerwony, olejoodporne
Śruba dociskowa GN 708.1, typ A
- Poduszka, czarny neopren, twardość 85 wg skali Shore A
Informacje

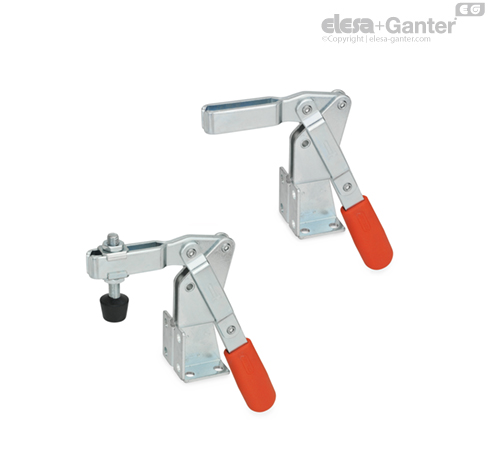

Dociskacze pionowe GN 812 są zaprojektowane zgodnie z zasadą: dźwignia i ramię dociskowe poruszają się w przeciwnym kierunku. Mogą być zamontowane w dwóch płaszczyznach dzięki konstrukcji kołnierza podstawy montażowej i wymagają znacznie mniej miejsca do zastosowania docisku, ponieważ ramię dociskowe i dźwignia poruszają się w przeciwnych kierunkach.
Dociskacze pionowe typ AV, z dwoma przesuwanymi nakładkami, można stosować z różnymi śrubami dociskowymi wymaganymi w danej aplikacji. Typ CV jest dostarczany w komplecie ze śrubą dociskową wyposażoną w neoprenową, gumową poduszkę.
Typ EV wyposażony jest w ucho do przyspawania, do którego możemy zamocować dowolny element dociskowy lub ramię można wyposażyć w uchwyt śruby dociskowej GN 809.
