Specyfikacja
Wykonania
- Typ S: ze śrubą z łbem walcowym DIN 912
- Typ K: z rękojeścią nastawną
Rękojeści
Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor srebrny, RAL 9006, wykończony na mat
Trzpień gwintowany, tuleja gwintowana,
Tuleja dystansowa, tuleja centrująca
Stal nierdzewna AISI 303
Śruba z łbem cylindrycznym DIN 912
Stal nierdzewna AISI 304
Informacje

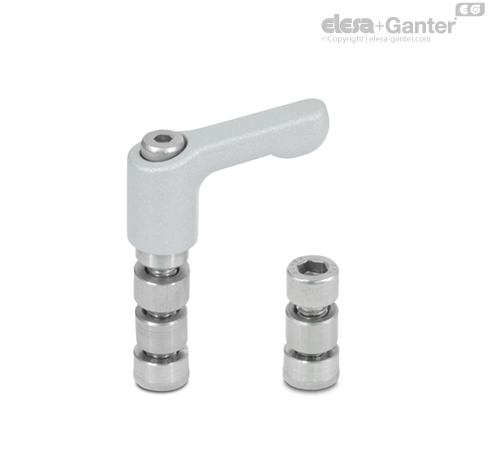

Zestawy zaciskowe GN 511.1 służą do łączenia ze sobą w różnych konfiguracjach łączników obrotowych GN 482 teowych łączników obrotowych GN 483 z otworami gwintowanymi GN 484 o tej samej szerokości (k).
Dzięki takiemu połączeniu tuleja centrująca pozycjonuje łączniki względem siebie. Podczas montażu, radełkowana tuleja gwintowana dociskana jest śrubą zaciskową, co umożliwia zaciskanie powstałego połączenia przegubowego.
Zestawy zaciskowe pasują do odpowiednich gwintów łącznika. Rozmiar gwintu jest podany w tabeli wymiarów odpowiedniego łącznika.
