Dziękizaciskom stycznym GN 928możemy łatwo ustalać położenie wielu detali oraz w sprytny sposób zabudować zacisk. W poniższym artykule prezentujemy, jak wykorzystaćzacisk styczny GN 928do pozycjonowania elementów na prętach lub rurach: manualnych odbojów, mocowań czujników, mechanizmów przesuwu itp.
Idealnym przykładem, obrazującym możliwości wykorzystaniazacisków stycznych GN 928jest pokazany na zdjęciu poniżej drewniany bloczek, który może symbolizować produkt na linii. Metalowy pręt może być w tym wypadku prowadzeniem bandy bocznej, a zabudowany wewnątrz bloczka zacisk styczny odpowiada za pozycjonowanie całości. Dźwignia ułatwia operatorowi pracę, a przykład regulacji wygląda tak:

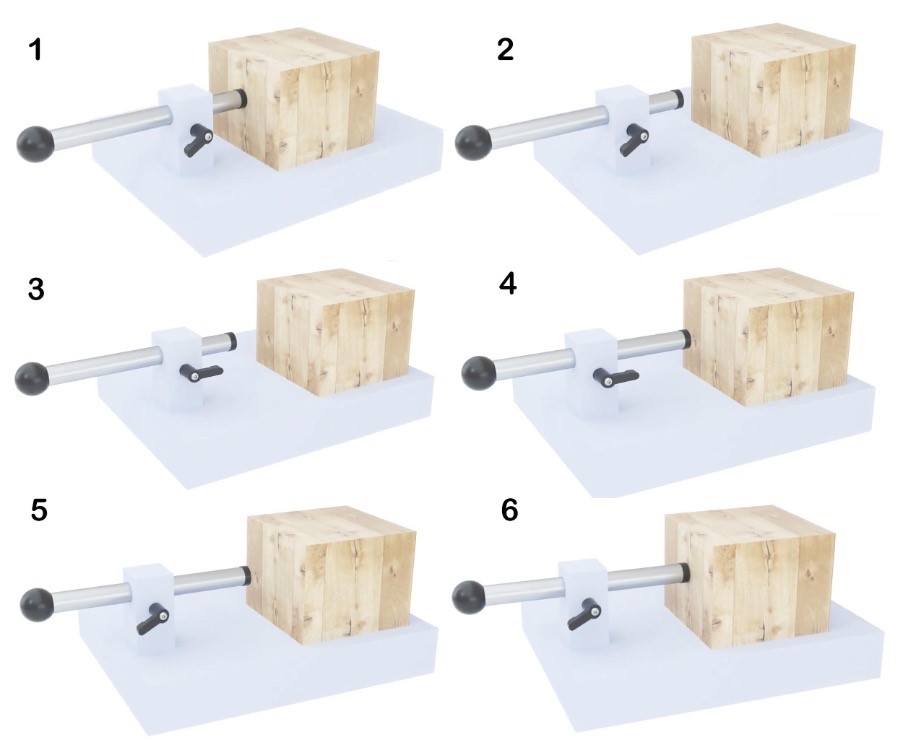

Rys 1. Przykład zastosowaniazacisku stycznego GN 928jako elementu blokującego ruch drewnianego bloczka (forma odbojnika lub bandy bocznej)
Na powyższym rysunku widzimy poszczególne etapy, które mogą symulować zmianę odległości bandy na przenośniku taśmowym. W lewym górnym rogu jest pozycja wyjściowa. Kolejny rysunek (2) to przesunięcie produktu w inne położenie, które może symbolizować np. zmianę rozmiaru opakowania. Trzeci rysunek to odblokowanie dźwigni zacisku stycznego. Na czwartym widzimy przesunięcie bandy, które jest możliwe, dzięki odblokowanej dźwigni. Piąty rysunek pokazuje blokowanie zacisku poprzez obrót dźwigni zaciskowej. Szósty i ostatni rysunek to zakończona regulacja oraz dociśnięcie elementu do bandy.
Budowa zacisku stycznego GN 928
Rysunek poniżej przedstawia budowęzacisku stycznego GN 928. Całość składa się z kilku precyzyjnie dobranych komponentów. Zacisk styczny zbudowany jest z dwóch elementów zaciskowych, które dzięki specjalnym ścięciom pozwalają na dociśnięcie ich do okrągłych rur i profili. Skręcając je ku sobie śrubą pozwalają zacisnąć się na rurze i unieruchomić ją. Łatwe uwalnianie zawdzięczamy sprężynie, która rozsuwa elementy zaciskowe. Dodatkowy gwint w śrubie ułatwia mocowanie zacisku w głębokich otworach. Jak to działa? Najlepiej zobaczyć na poniższym przykładzie.

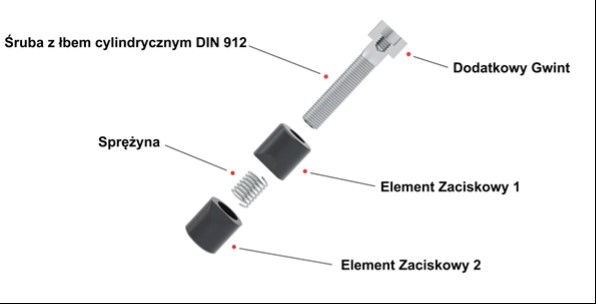

Rys 2. Widokzacisku stycznego GN 928ze wszystkimi komponentami
Jak działa zacisk styczny GN 928?

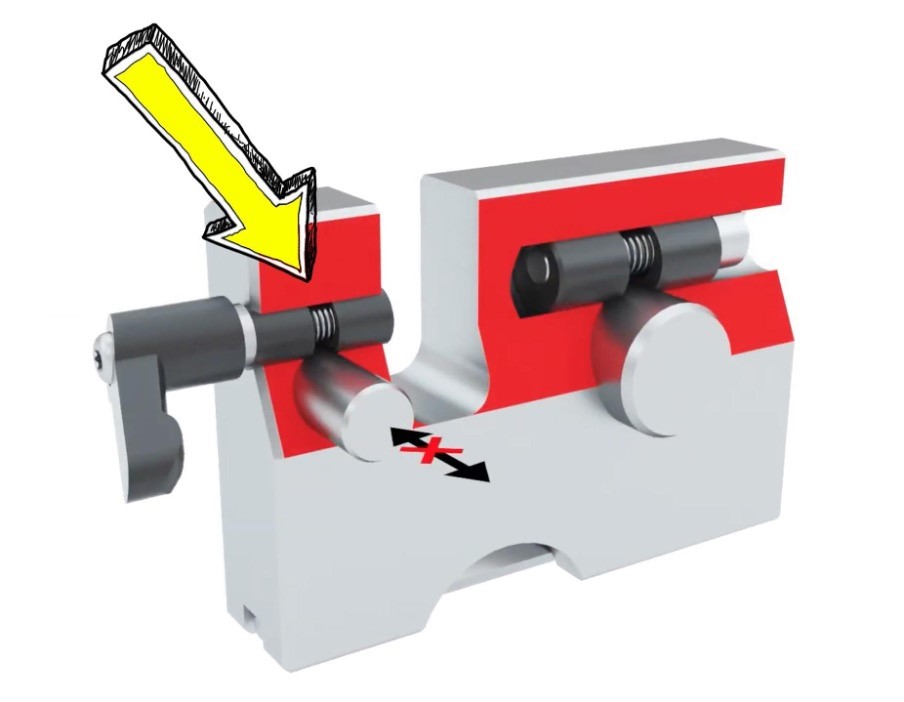

Rys 3. Widokzacisku stycznego GN 928, sprzężonego zdźwignią zaciskową na bazie GN 300, która ułatwia obsługę jedną dłonią bez używania narzędzi
Na rysunku powyżej pokazanozacisk GN 928, który umieszczony w korpusie urządzenia ma za zadanie blokować pozycję pręta. Wyraźnie widać elementy zaciskowe, które okalają pręt i unieruchamiają go poprzez zaciśnięcie się na jego zewnętrznej powierzchni. Obrót dźwigni w kierunku odwrotnym do ruchu wskazówek zegara, spowoduje obrót śruby i poluzowanie połączenia. Sprężyna ułatwi rozsunięcie się elementów zaciskowych. W tym momencie będzie możliwe uwolnienie blokowanego pręta.
GN 928 w praktyce – krok po kroku
Na zdjęciu poniżej przedstawiono kolejne etapy działaniazacisku stycznego GN 928. W tym przypadku chodzi nam o blokowanie pręta w dowolnej pozycji jednym ruchem dźwigni. Jest ono przydatne przy blokowaniu bandy bocznej podajnika lub przenośnika (szczególnie gdy blokowanym prętem będzie wersja nierdzewnaGN 480.1z wygrawerowaną laserowo skalą).

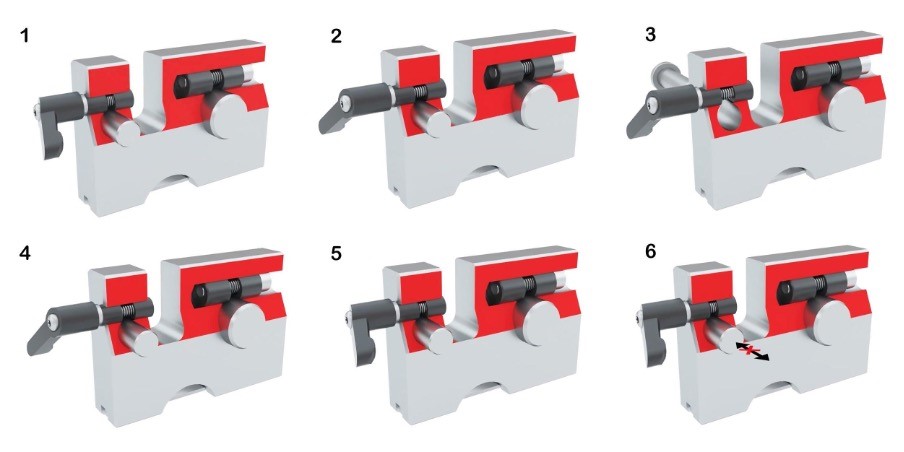

Rys 4. Kolejne etapy blokowania pręta za pomocą dźwigni zzaciskiem stycznym GN 928, które w komplecie tworzą parę idealną do szybkich przezbrojeń
Pozycja wyjściowa zaznaczona cyferką 1 pokazuje zablokowany w uchwycie pręt. Obrót dźwigni w kierunku przeciwnym do ruchu wskazówek zegara widoczny na zdjęciu obok (cyferka 2) oznacza zwolnienie zacisku i możliwość ruchu pręta (pokazane cyferką 3). Cyferka 4 to ustalenie pręta w dogodnej dla siebie pozycji (dźwignia obrócona, zacisk zwolniony). Obracając dźwignię zgodnie z ruchem wskazówek zegara blokujemy połączenie (wskazuje to cyferka 5). Cyferka 6 to finalne ustalenie pozycji pręta w korpusie oraz brak możliwości ruchu pręta.Zaciskiem stycznym GN 928generujemy odpowiedni zacisk.
Blokowanie mechanizmów za pomocą zacisków stycznych GN 928
Kolejną, bardzo praktyczną aplikacją dlazacisków stycznych GN 928jest użycie ich jako blokady dla wózków mechanizmu przesuwu. Mogą one służyć jako dokładne ustalenie pozycji wózka, eliminując luz występujący na połączeniu śruby trapezowej z nakrętką. Pozwala to uniknąć drgań, usztywnić cały układ oraz precyzyjniej ustalać pozycjonowane na mechanizmach elementy. Można też zbudować na ich bazie gotowy mechanizm ze standardowych elementów. Taki, który będzie można precyzyjnie ustalać oraz dopasować do różnych wersji (modułów) budowanych maszyn.
Rys 5. Widokzacisków stycznych GN 928w dwóch wersjach (z dźwignią i bez dźwigni)

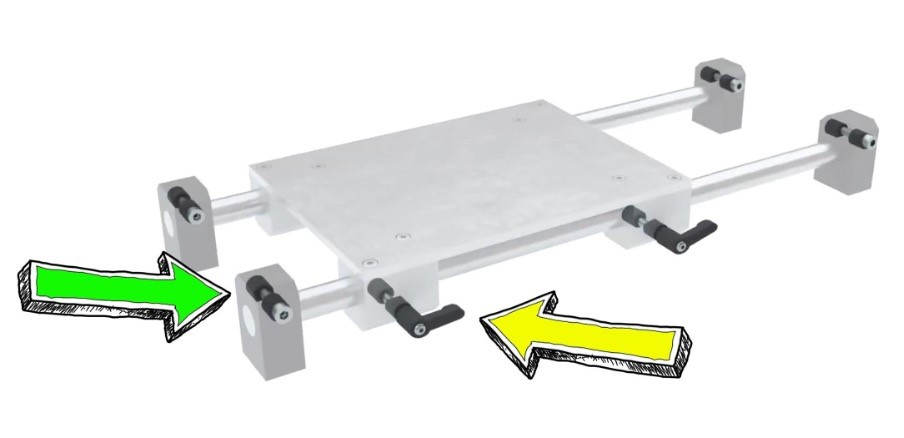

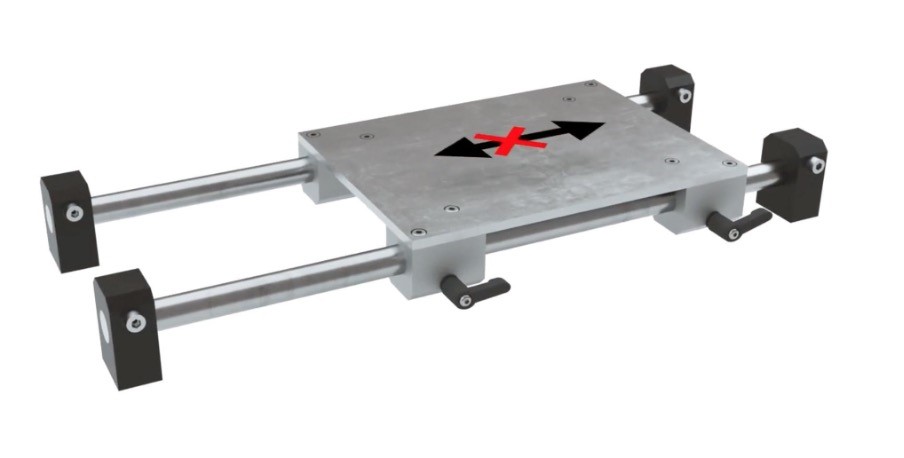

Rys 6. Zdjęcie mechanizmu zbudowanego na baziezacisków stycznych GN 928w wersji z dźwigniami dla szybkiej regulacji i bez dźwigni dla pewnego ustalania
W przypadku potrzeby mocowania zacisków stycznych głębiej, otwór w śrubie DIN 912 pozwala nawkręcenie klucza np. GN 928.1i wysunięcie oraz ustalenie odpowiedniej pozycji zacisku:

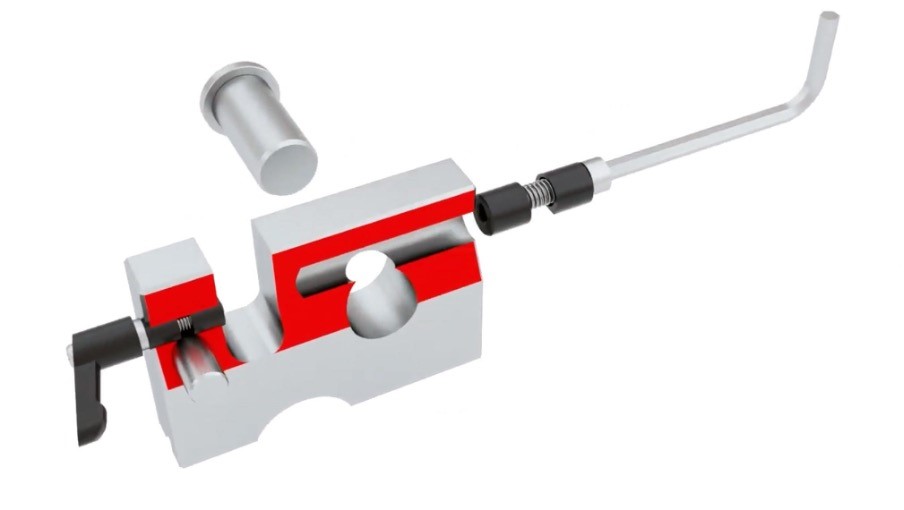

Rys 7. Wykorzystanie gwintu wewnątrz łba śruby DIN 912 do ustalania zacisku w głębokich otworach
Zaciski styczne GN 928to bardzo proste i sprytne rozwiązanie, które może ułatwić pracę podczas budowy specyficznych układów regulacji, szczególnie gdy chcemy regulować płynnie, zapewnić bezluzową pracę oraz nie niszczyć powierzchni.
Nasi Doradcy Techniczni chętnie pomogą dobrać lub wymyślić podobne rozwiązanie. Dzięki doskonałej znajomości oferty, doświadczeniu oraz obyciu się z różnymi typami konstrukcji, są w stanie szybko i skutecznie pomóc. Jesteśmy do Państwa dyspozycji
