Elesa+Ganter wprowadza do swojej oferty nowy wskaźnik położenia. MPI-R10 to system pomiaru przesuwu liniowego i kątowego bazujący na czujniku i liniale magnetycznym. Nowy wskaźnik charakteryzuje się łatwym montażem i pozwala na precyzyjne dopasowanie i pozycjonowanie, skracając czas regulacji do minimum.

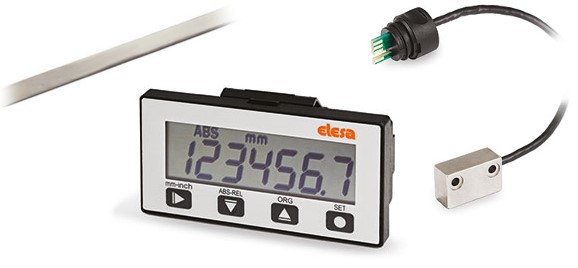

Kompletny system składa się z wielofunkcyjnego wyświetlacza ciekłokrystalicznego MPI-R10, czujnika magnetycznego z przewodem FC-MPI, a także z taśmy magnetycznej M-BAND. Wszystkie elementy zamawiane są oddzielnie. Układ zasilany jest z niezależnego źródła energii – baterią 1/2 AA 3,6 V, dołączaną do zestawu.
W przeciwieństwie do znanego już wcześniej wskaźnika położenia MPI-15, bateria zlokalizowana jest wewnątrz obudowy ekranu (rys. 1), co czyni zestaw bardziej kompaktowym. Testy wykazały żywotność baterii sięgającą nawet czterech lat. Podtrzymanie ustawień w czasie wymiany baterii zapewnia wbudowana pamięć buforowa.

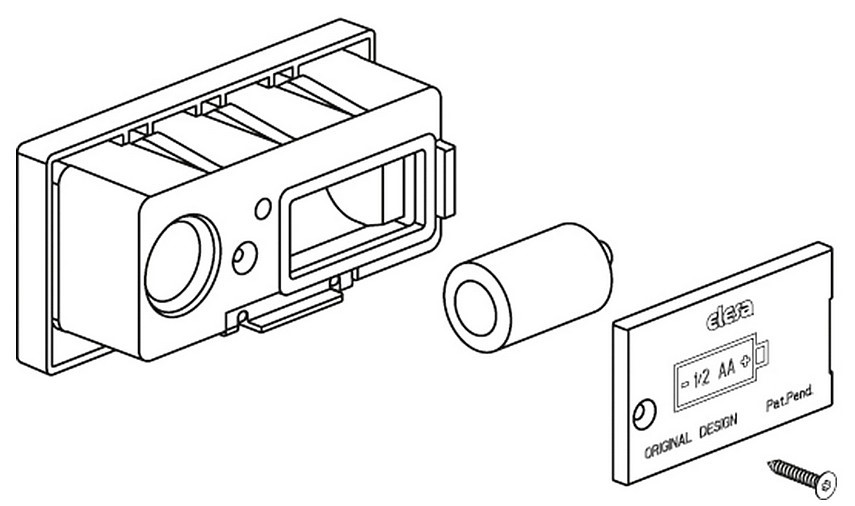

Rys. 1. MPI-R10 wyposażony jest w wewnętrzną baterię
Wielofunkcyjny, siedmiocyfrowy wyświetlacz MPI-R10 dostępny jest w dwóch klasach szczelności: IP54 oraz IP67. Może pracować w kurzu i zapyleniu, a szczelniejsza wersja może być stosowana również w aplikacjach, gdzie występuje mycie pod ciśnieniem. Dzięki zastosowaniu zatrzasku mocującego wyświetlacz instaluje się w bardzo prosty sposób (rys. 2).
Programowanie wskaźnika odbywa się za pomocą czterech klawiszy funkcyjnych w sposób zbliżony do obsługi wskaźnika położenia DD52R-E, umożliwiając:
możliwość przechowywania i wyświetlania do 32 pozycji docelowych.

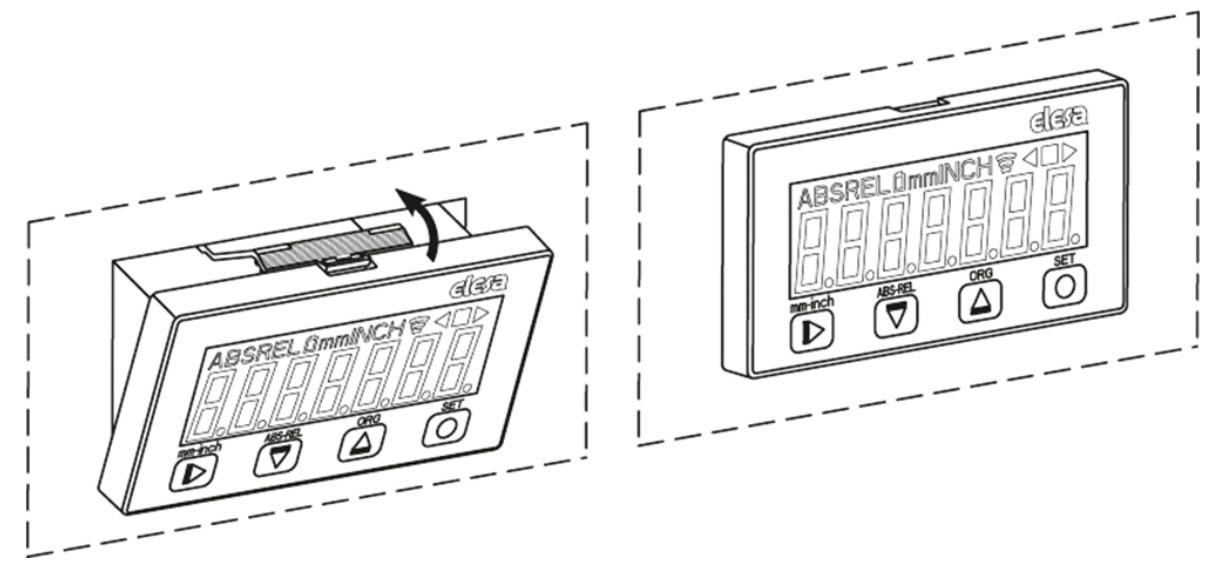

Rys. 2. Montaż wyświetlacza MPI-R10
Istotną różnicą w stosunku do wskaźnika położenia MPI-15 jest konieczność oddzielnego zamówienia zarówno wyświetlacza, jak i czujnika z przewodem odpowiedniej długości. Pozwala to na wymianę przewodu z powodów serwisowych oraz przy konieczności modernizacji (np. wydłużenie zasięgu działania czujnika). Złącze czujnika FC-MPI wyposażone jest w prosty system zatrzaskowy, który ułatwia jego montaż i demontaż (rys. 3).
Dużym atutem nowego układu pomiarowego MPI-R10 jest jego rozdzielczość, tj. najmniejsza zmiana w długości jaką urządzenie potrafi wyświetlić. Wynosi ona 0,01 mm, przy dokładności i powtarzalności wynoszącej 0,1 mm. Czyni to wskaźnik dobrym narzędziem pomiarowym dla m.in.:

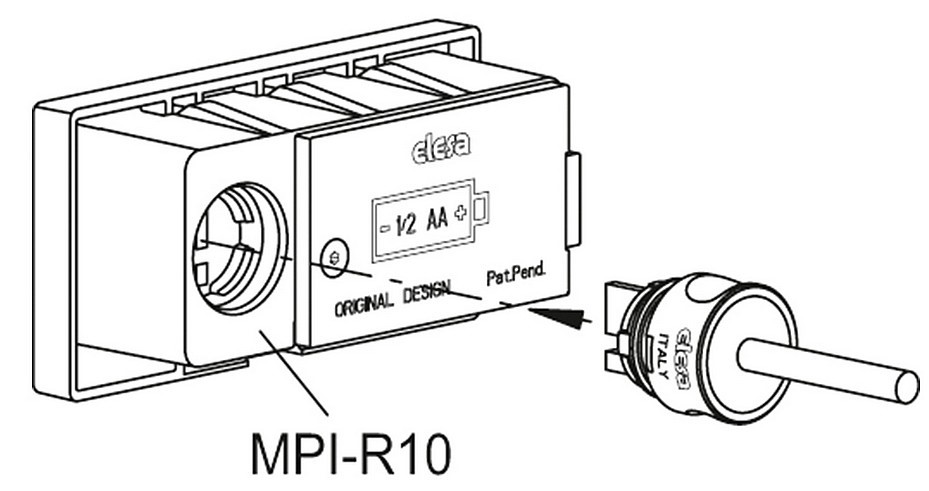

Rys. 3. Zatrzaskowy montaż czujnika magnetycznego z przewodem do ekranu wyświetlacza MPI-R10
Nasi Doradcy Techniczni pomogą Państwu dobrać odpowiednie rozwiązanie odpowiednie do wymagań aplikacji. Mogą również pomóc w konfiguracji urządzeń. Zapraszamy do kontaktu.
