Zatrzaski kulkowe oraz trzpieniowe naleza do grupy elementów ustalajacych i zazwyczaj sa wykorzystywane do blokowania okreslonego polozenia dwóch wzajemnie wspólpracujacych elementów, czyli tak zwanego pozycjonowania. Zatrzaski moga byc równiez wykorzystywane waplikacjach, w których wystepuje koniecznosc zastosowania elementu dociskowego o pewnej podatnosci, która w tym przypadku realizowana jest poprzez sprezyne (o znanej sile). Zatrzaski znajduja równiez zastosowanie jako:
•wypychacze,
•zderzaki
•elementy dociskowe,
•elementy prowadzace itp.
Oferta firmy Elesa+Ganter zostala wzbogacona o nowe modele zatrzasków kulkowych oraz trzpieniowych o dosc unikalnych cechach:
•GN 615.5 to zatrzaski kulkowe, w których wszystkie elementy metalowe sa wykonane ze stali nierdzewnej A4, a kulka z ceramiki. Taki dobór materialów gwarantuje najwyzszy stopien ochrony przed korozja. Kulka wykonana z azotku krzemu zapewnia wysoka wytrzymalosc mechaniczna oraz niska rozszerzalnosc pod wplywem ciepla, a do tego nie przewodzi pradu elektrycznego. Zatrzaski GN 615.5 (rys.1) aktualnie dostepne sa w rozmiarach od M4 do M16 w róznych wariantach sily sprezyny.
Zatrzask sprawdzi sie zarówno w oprzyrzadowaniu produkcyjnym jak i w urzadzeniach dla branzy farmaceutycznej lub spozywczej.
Rys.1. Zatrzask kulkowy GN 615.5.
•GN 615.8 oraz GN 615.9 (rys.2) – oba modele zatrzasków kulkowych sa dostepne w wykonaniu ze stali zwyklej lub nierdzewnej, a ich unikalna cecha jest kulka lozyskowana slizgowo. Dzieki osadzeniu kulki w specjalnym gniezdzie z tworzywa, uzyskano znacznie mniejsze opory toczenia w porównaniu do zwyklych zatrzasków kulkowych, w których kulka trze bezposrednio o sprezyne.
Zatrzaski GN 615.8 róznia sie od GN 615.9 jedynie typem gniazda pod narzedzie montazowe: w pierwszym wypadku jest to wkretak plaski, a w drugim klucz imbusowy. Zatrzaski te sa aktualnie dostepne w rozmiarach od M5 do M16, w róznych wariantach sily sprezyny. Dla takiej samej srednicy gwintu, zatrzaski GN 615.8 beda krótsze od zatrzasków GN 615.9.
Ten model zatrzasku bedzie idealny do aplikacji, w których wystepuje duza liczba cykli oraz do takich, w których kladzie sie nacisk na nieporysowanie powierzchni, z która wspólpracuje (toczy sie) kulka. W niektórych aplikacjach, zwykly zatrzask kulkowy nie zapewni obracania sie kulki wzgledem wspólpracujacej powierzchni, co w dluzszej perspektywie powoduje powstanie rysy/wglebienia.

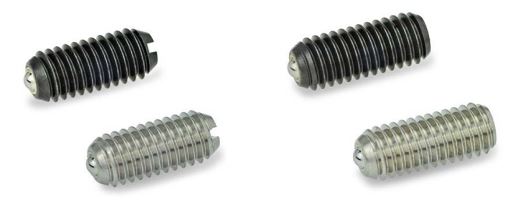

Rys.2. Zatrzaski kulkowe, od lewej GN 615.8 oraz GN 615.9.

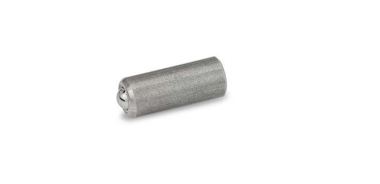

•GN 614.8 (rys.3) – zatrzaski kulkowe wykonane ze stali nierdzewnej, w których kulka podobnie jak w GN 615.8 oraz GN 615.9 jest lozyskowana slizgowo. Ich glówna róznica w porównaniu do wczesniej opisanych zatrzasków jest korpus, którego srednica wykonana w tolerancji ±0,04 mm umozliwia mocowania w gniazdach bez gwintu. Montaz mozna przeprowadzic „na wcisk” lub za pomoca kleju. Aktualnie dostepne sa rozmiary od ø4 mm do ø12 mm.

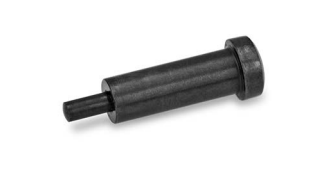

Rys.5. Zatrzask trzpieniowy GN 614.6.
Zatrzaski opisane powyzej doskonale uzupelniaja oferte elementów ustalajacych. Dzieki swoim unikalnym walorom otwieraja nowe mozliwosci zastosowan oraz pozwalaja na jeszcze bardziej precyzyjny dobór konkretnego rozwiazania do potrzeb danej aplikacji.
Do tej pory, ze wzgledu na szczególne wymagania, czasami bylo konieczne wykonanie zatrzasku we wlasnym zakresie. Taka sytuacja wiaze sie z nakladami czasu oraz pieniedzy, a nigdy nie ma pewnosci, czy zatrzask bedzie pracowal prawidlowo. Rozsadniej jest korzystac z gotowych zestandaryzowanych rozwiazan, które najczesciej beda dostepne od reki i nie generuja wysokich kosztów na etapie testowania.
Pelna oferta zatrzasków oraz innych elementów z nimi powiazanych znajduje sie ponizej:
