Firma Elesa+Ganter rozszerzyła ofertę zawiasów z blokadą o nowy model wyposażony w dodatkowe funkcje. Zawiasy CVFT mają z góry ustalony kąt blokowania i jest on zależny od wersji wykonania. Dodatkowo nowy produkt wyposażono w funkcję domykania do pozycji blokowania. Dzięki zastosowanym materiałom zawiasy CFVT można stosować m.in. w środowiskach narażonych na korozję.
„Zawiasy z funkcją blokowania stanowią doskonałą alternatywę dla sprężyn gazowych oraz podobnych rozwiązań, jak cięgna czy podpórki, upraszczając znacznie montaż i obniżając koszty. ELESA+GANTER posiada obecnie w swojej ofercie 5 zawiasów tego typu, różniących się od siebie mechanizmem i sposobem działania, zakresem obsługiwanych kątów otwarcia lub siłą przytrzymania. W odpowiedzi na potrzeby klientów zdecydowaliśmy się rozszerzyć tę ofertę.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Rys. 1: Zawias CVT
Nowy zawias posiada dodatkowe funkcjonalności. Między innymi jego kąt blokowania jest zależny od wersji, dzięki czemu kąt przy którym nastąpi blokada jest z góry określony (w zawiasach CFP i CFV blokada następuje w kilku różnych pozycjach). W przypadku zawiasów CFVT podczas ruchu nie musimy przechodzić przez wszystkie pośrednie pozycje blokowania. Dodatkowo, gdy kąt otwarcia zawiasu znajdzie się w zakresie +/- 25 ° od pozycji blokowania (Rys. 2), przemieszczenie do pozycji blokowania nastąpi samoczynnie (podane wartości kątowe dla testu bez obciążenia).

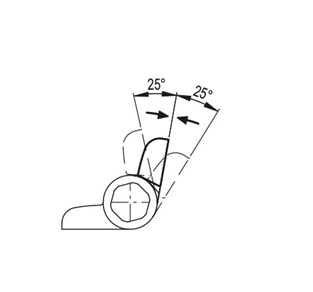

Rys. 2 Zakres działania mechanizmu blokowania
Zawias CFVT występuje w następujących wersjach:

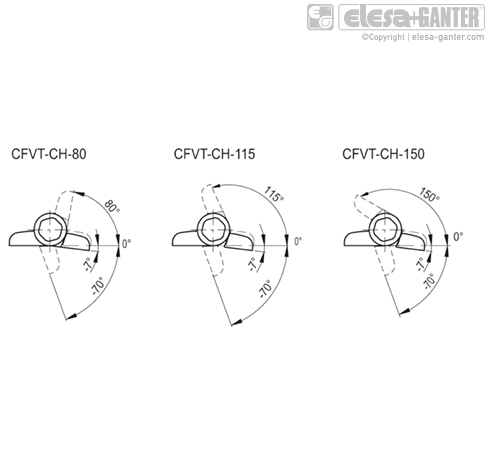

Rys. 3 Wersje zawiasu CFVT
Łącznie mamy do dyspozycji 10 różnych wersji. Podstawowa –CH pozbawiona mechanizmu blokującego, oraz wersję CH-80, CH-115, CH-150 dla kąta blokowania odpowiednio 80, 115 i 150 stopni, z których każda może występować z 3 różnymi wartościami momentu utrzymującego pozycję zablokowaną od 0,7 poprzez 1,2 aż do 1,7 Nm.
Szeroki asortyment to kolejna cecha wyróżniająca CFVT na tle pozostałych zawiasów blokowanych z oferty ELESA+GANTER. Dzięki temu mamy możliwość trafnego doboru zawiasu, który najlepiej spełni oczekiwania w danym zastosowaniu. Zawias CFVT może być dodatkowo wyposażony w estetyczne pokrywy śrub CA.CFVT wykonane z technopolimeru na bazie poliestru i mocowane zatrzaskowo (Rys. 4)

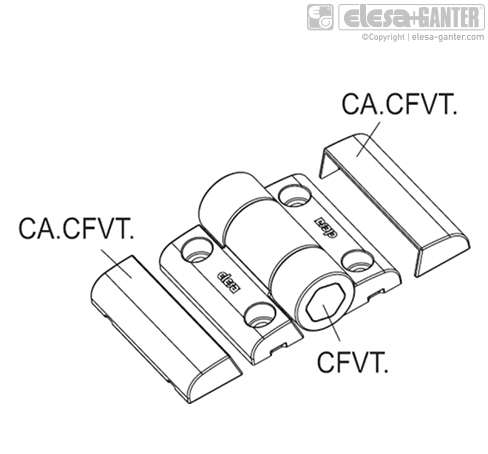

Rys. 4: Pokrywy zawiasu CA.CFVT
Zastosowane materiały – odporny technopolimer i stal nierdzewna pozwalają na zastosowanie zawiasu na zewnątrz, a także w warunkach narażenia na czynniki korozyjne. Ze względu na zabudowanie całego mechanizmu blokującego wewnątrz zawiasu sprawdzi się on dużo lepiej w środowiskach zanieczyszczonych bądź o dużym zapyleniu niż zawiasy CFP lub CFV.

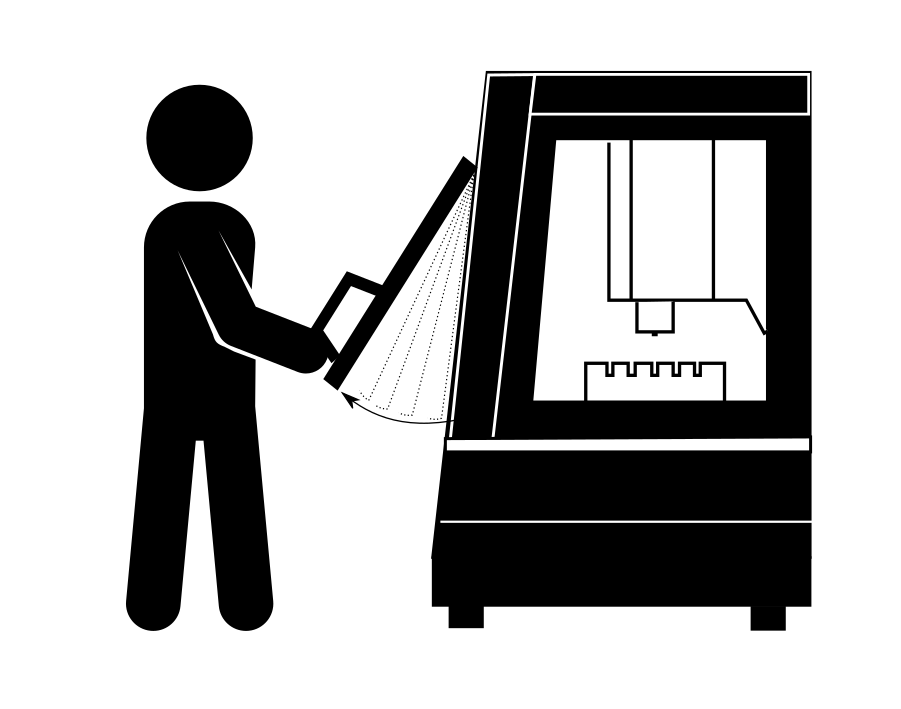

Duża ilość dostępnych wersji i materiałów, z których są wykonane zawiasy CFVT sprawia, że mogą one znaleźć szerokie zastosowanie w maszynach przemysłowych i różnego rodzaju zabudowach m.in.:
Karta katalogowa – Zawias CFVT
