NOWOŚĆ! Zawias do wąskich ram CFBS z SUPER-technopolimeru

Elesa+Ganter rozszerzyła ofertę zawiasów o model przeznaczony do wąskich ram. Nowy produkt nosi oznaczenie CFBS. Zawias jest wykonany z SUPER-technopolimeru, co gwarantuje jego wysoką wytrzymałość. Sprawdzi się m.in. w drzwiach wykonanych z giętych blach, ale nie tylko.

„Stale rozwijamy naszą ofertę i wprowadzamy nowe rozwiązania, które są odpowiedzią na potrzeby zgłaszane przez naszych Klientów. Nowy zawias rozszerza istniejącą od lat grupę produktową i wprowadza nowe, wygodne w stosowaniu funkcjonalności.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Grupa zawiasów należy do największych grup produktowych w ofercie firmy Elesa+Ganter. Można w niej znaleźć produkty o różnych funkcjonalnościach, m.in.:

Zawiasy z regulacją rozstawu śrub,
Zawiasy z regulacją siły otwarcia,
Zawiasy z blokadą w wybranych pozycjach,
Zawiasy demontowalne,
Zawiasy sprężynowe,
Zawisy z wyłącznikiem bezpieczeństwa,
Akcesoria do zawiasów.

Uzupełnienie grupy o zawias CFBS (rys. 1) rozszerza zakres zastosowań tych elementów, o przypadek montażu na wąskich ramach.

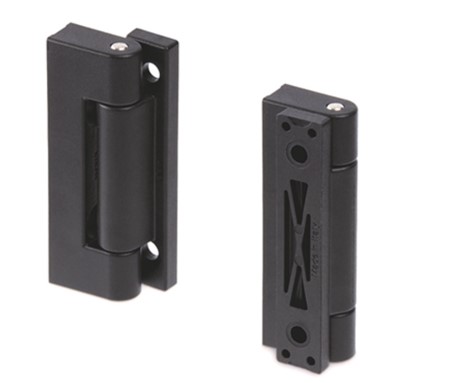

Rys. 1 Zawias do wąskich ram model CFBS

Zawias jest wykonany z SUPER-technopolimeru (tworzywo sztuczne na bazie PA, wzmocnione włóknami szklanymi), co w połączeniu z przemyślaną konstrukcją daje duże wytrzymałości. Testy obciążeniowe wykazały, że obciążenie robocze na jeden zawias wynosi od 500 do 2000N

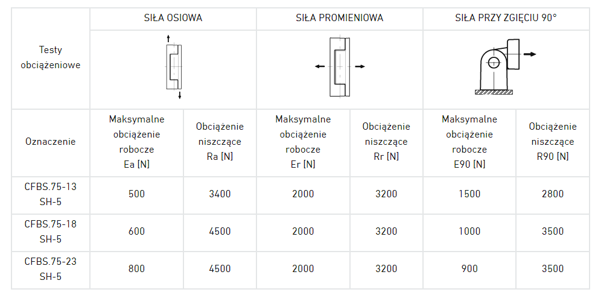

Rys. 2 Wyniki testów obciążeniowych zawiasów CFBS

Dodatkowo sworzeń zawiasu jest wykonany ze stali nierdzewnej AISI 304, a otwory montażowe w standardzie przystosowane są pod śruby M5 z łbem stożkowym.

Szczegółowe informacje odnośnie doboru ilości i typu zawiasu znajdziesz pod tym linkiem wytyczne i zasady doboru zawiasów z tworzywa.

Sama konstrukcja zawiasu daje wiele możliwości zastosowania i funkcjonalności m.in.:

Duży kat otwarcia, który wynosi 180° (rys. 3)

Rys. 3 Maksymalny kąt otwarcia zawiasu CFBS

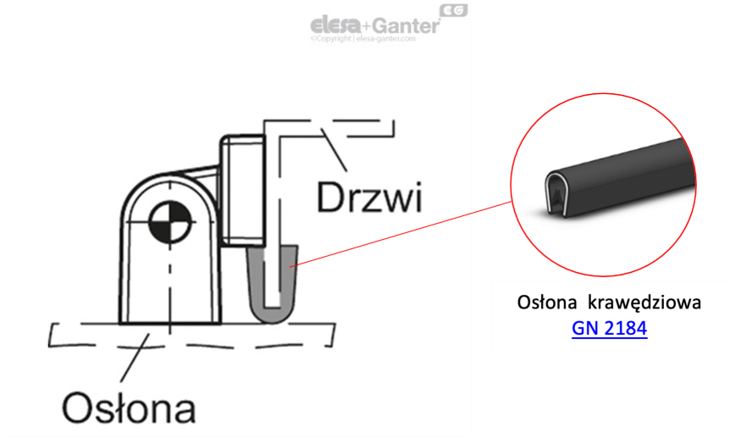

Możliwość stosowania zawiasu do drzwi z uszczelką lub osłoną krawędziową (np. osłona krawędziowa Elesa+Ganter GN 2184) (rys. 4)

Rys. 4 Zawias CFBS zastosowany do drzwi z uszczelką GN 2184

Mocowanie do ramy pod kątem 90° (rys. 5)

Rys. 5 Mocowanie zawiasu CFBS pod katem 90°

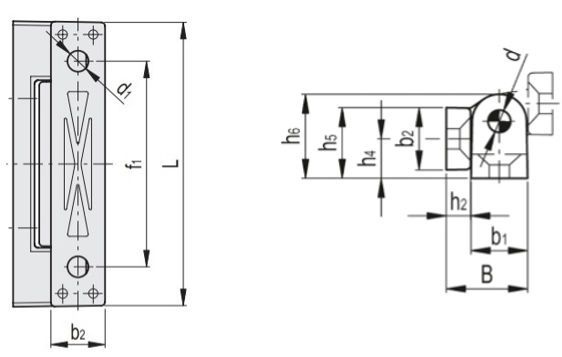

Możliwość mocowania do drzwi o bardzo małej grubości b2 = 14.5 mm, h6 = 19 ÷ 29,5 mm (rys 6).

Rys. 6 Wymiary montażowe zawiasu CFBS (pozostałe wymiary patrz: karta katalogowa.pdf)

Sposób montażu

Należy zamontować dwa elementy zawiasu, jeden po stronie ościeżnicy, a drugi po stronie drzwi. Następnie włożyć sworzeń obrotowy od strony nieradełkowanej, aż zablokuje się w korpusie zawiasu.

Zastosowanie zawiasów CFBS:

Rekomendowane do drzwi z giętych blach,
W drzwiach o małej grubości (montaż z boku pod kątem 90°),
W aplikacjach, gdzie wymagany jest duży kąt otwarcia (max. 180°),
W drzwiach, które wymagają zastosowania uszczelki między drzwiami, a ościeżnicą,
W aplikacjach, gdzie jest wymagany brak wystających elementów (zawias licuje się z płaszczyzną drzwi),
Do dużych i ciężkich drzwi (obciążenie robocze na jeden zawias od 500 do 2000N).
