NOWOŚĆ! Zatrzaski kulkowe GN 616.2 w nowej odsłonie

Klasyfikując produkty pod kątem wolumenu w jakim są produkowane, zatrzaski kulkowe należą do jednej z najbardziej popularnych grup produktowych w świecie standardowych elementów do maszyn i urządzeń (rys.1).

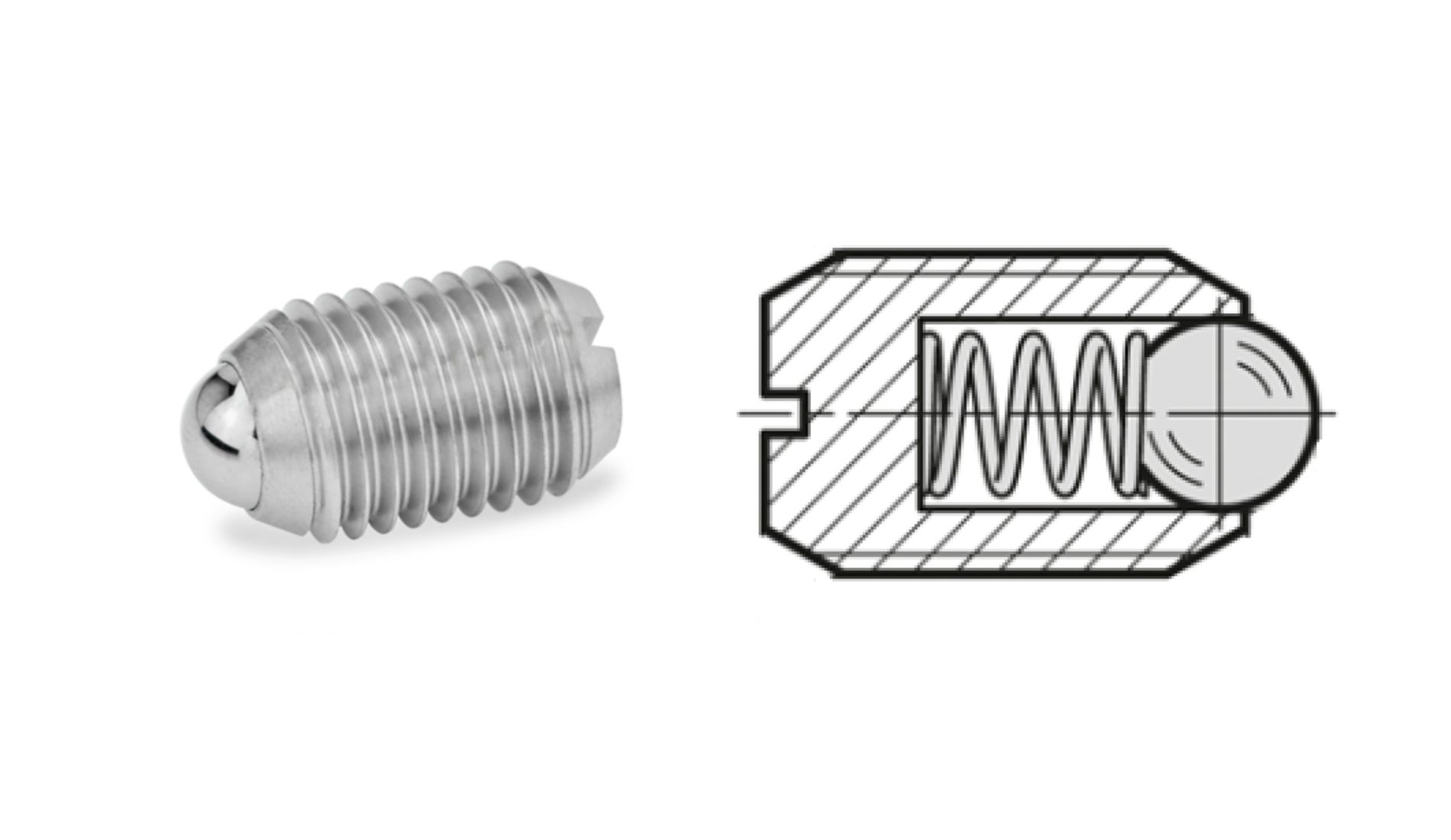

Rys.1. Przykładowy zatrzask kulkowy GN 615 firmy Elesa+Ganter.

Co to jest zatrzask kulkowy?

Zatrzask kulkowy należy do grupy elementów ustalających i jak przedstawiono na rys. 1 składa się z korpusu, sprężyny i ruchomej kulki. Dzięki takiej konstrukcji zatrzaski kulkowe stanowią proste i tanie rozwiązanie, które ułatwia projektowanie i produkcję maszyn oraz przyrządów bez konieczności konstruowania indywidualnych rozwiązań.

Do jego zadań najczęściej należy zapewnienie blokady pozycji lub delikatnego docisku między dwoma elementami, które współpracują. Bardzo ogólnikowo można powiedzieć, że tego typu komponenty wykorzystywane są jako:

Pozycjonowanie elementów konstrukcyjnych — ustalanie wzajemnego położenia elementów współpracujących np. profil w profilu lub pozycjonowanie stołu obrotowego
Docisk sprężynowy — w gniazdach montażowych, mocowaniu lub dociskaniu elementów w maszynach i urządzeniach, np. dociśnięcie i przytrzymanie elementu w przyrządzie
Wypychacze — tam, gdzie element musi być odsunięty/wysunięty pod naciskiem sprężyny.
Zderzaki, elementy prowadzące — szczególnie w konstrukcjach, gdzie wymagane jest delikatne, sprężynowe prowadzenie lub tolerancja przy montażu.

W ofercie Elesa+Ganter znajdują się różne konstrukcje zatrzasków kulkowych (rys. 2), które dzięki swojej unikatowej budowie i rodzaju zastosowanych materiałów stają się idealnym rozwiązaniem do konkretnej aplikacji.

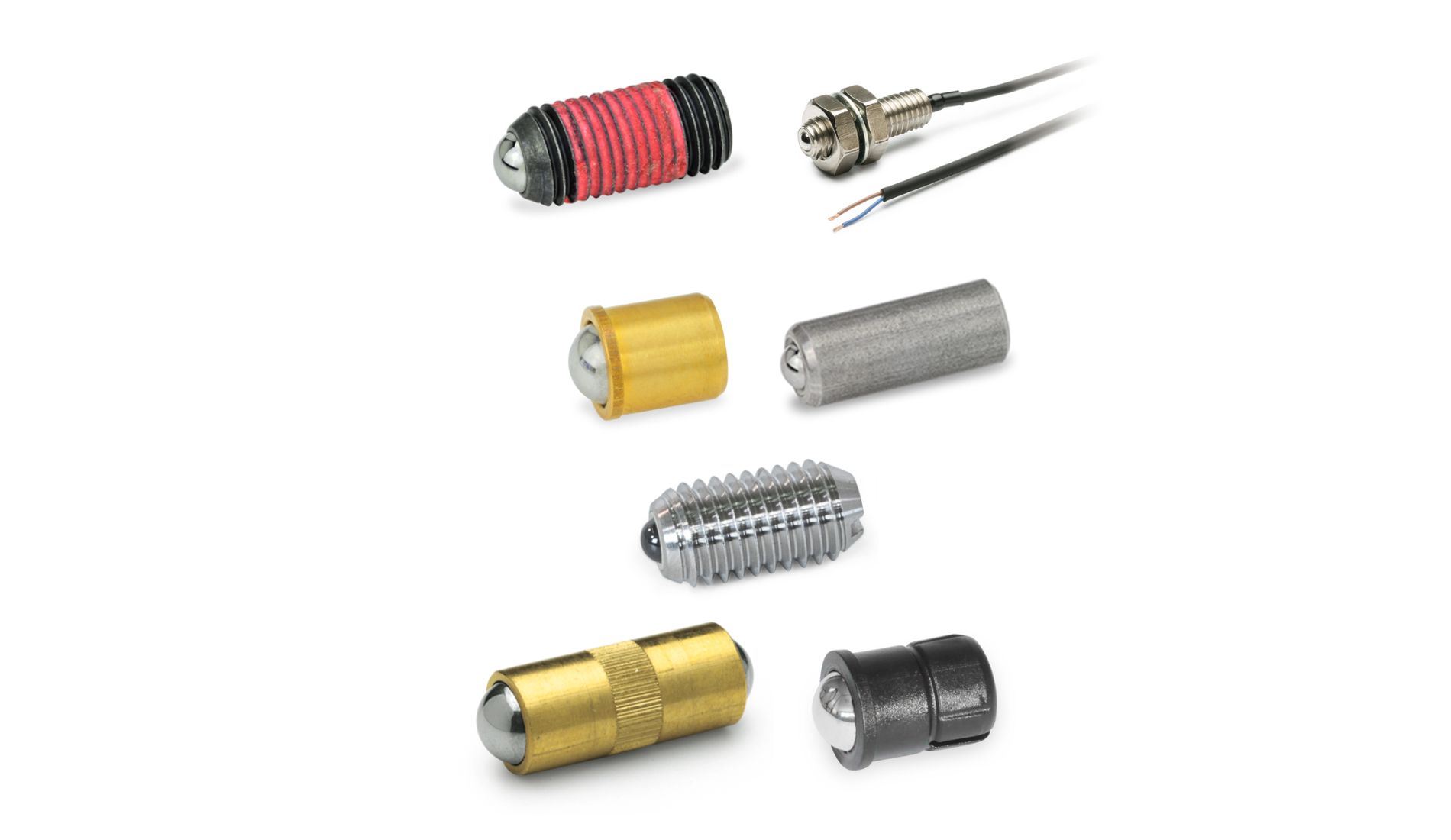

Rys. 2. Przykłady różnych modeli zatrzasków kulkowych.
Od lewej od góry: GN 615.3; GN 615.7; GN 614; GN 614.8; GN 615.10; GN 614.2; GN 614.5

Nowy rodzaj zatrzasku kulkowego
Najnowszym modelem, który idealnie uzupełnił grupę zatrzasków kulkowych jest GN 616.2 (rys. 3).

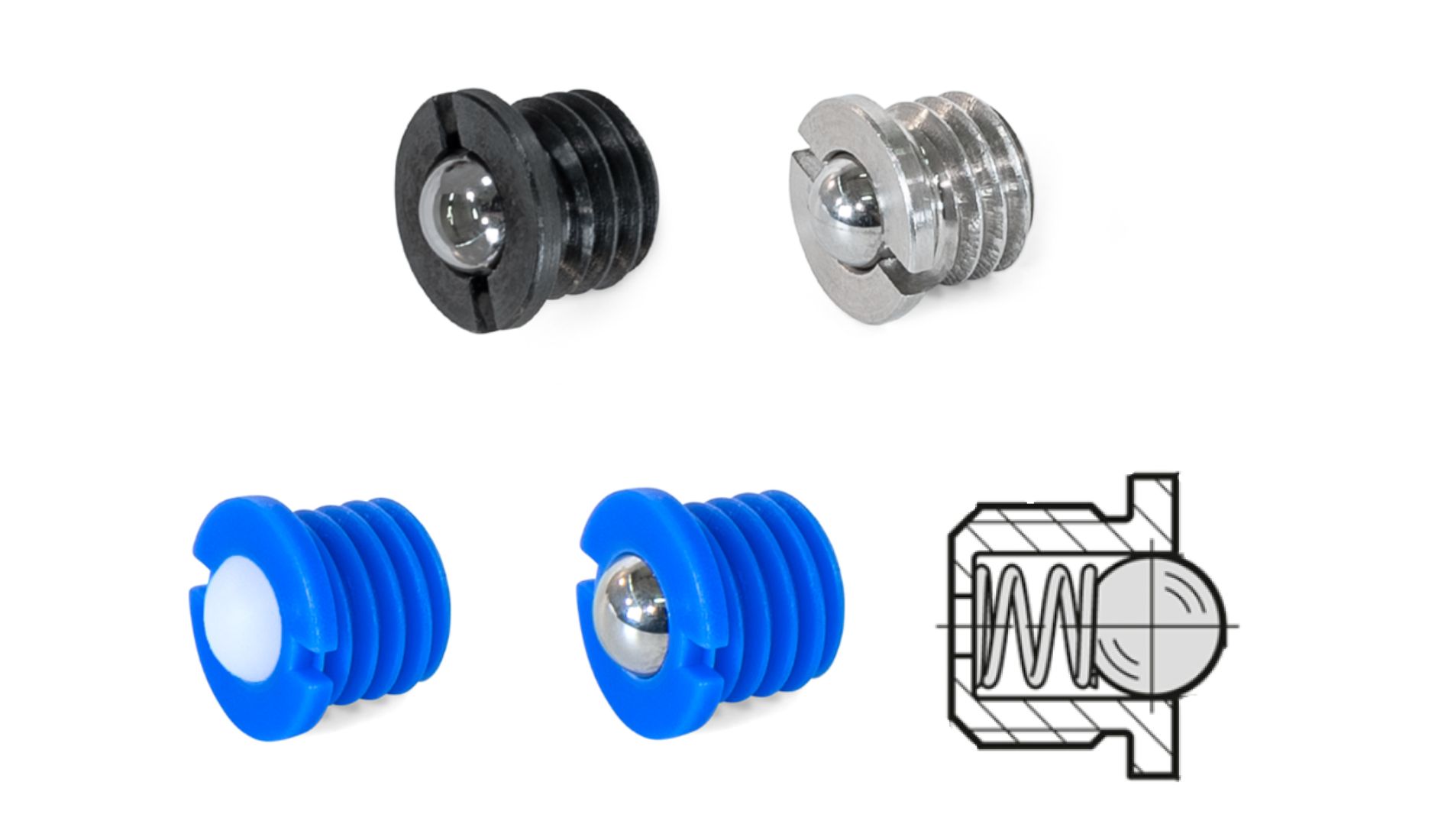

Rys. 3. Zatrzaski kulkowe serii GN 616.2

„Najważniejszą cechą zatrzasków GN 616.2 jest kołnierz, który od strony kulki posiada nacięcie, umożliwiające wkręcanie zatrzasku w odpowiednio przygotowane gniazdo. Dzięki temu zatrzask może być wkręcany „od czoła”, bezpośrednio w gwintowany otwór, co ułatwia montaż np. w korpusach maszyn, obudowach urządzeń lub konstrukcjach stalowych.” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska

Jako akcesorium dostępne są narzędzia montażowe do wkręcania tego typu zatrzasków GN 611.2 (rys.4).

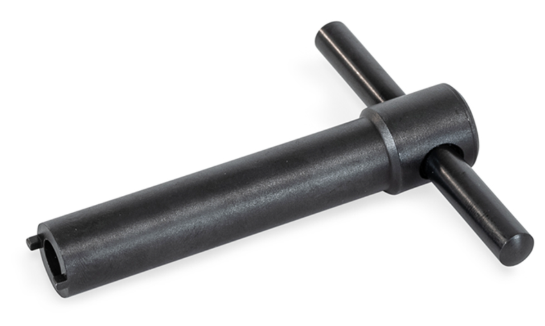

Rys. 4. narzędzie montażowe GN 611.2.

Warianty i budowa GN 616.2

GN 616.2 to seria zatrzasków kulkowych, która jest aktualnie dostępna w czterech wariantach różniących się między sobą materiałem korpusu i kulki:

Typ ST — korpus stalowy (czerniony), kulka ze stali nierdzewnej AISI 303, hartowana.
Typ NI — korpus ze stali nierdzewnej AISI 303, kulka ze stali nierdzewnej AISI 303, hartowana.
Typ KU — korpus z tworzywa (poliacetal, POM), kulka ze stali nierdzewnej AISI 420C, hartowana.
Typ KD — korpus z tworzywa POM, kulka również z POM (biała), co daje całkowicie niemetalowe wykonanie;

Sprężyna wewnętrzna w każdym z wariantów jest taka sama i została wykonana ze stali nierdzewnej AISI 302.

Przykłady zastosowań zatrzasków kulkowych z podziałem na branże:

1. Maszyny produkcyjne i przemysł

Ustalanie pozycji osłon i klap serwisowych – zatrzask utrzymuje panel w pozycji zamkniętej, a jednocześnie pozwala na jego szybkie zdjęcie.
Pozycjonowanie prowadnic i suwaków – kulka wskakuje w przygotowane zagłębienia, zapewniając precyzyjne ustawienie elementu.
Zatrzymywanie wstępne części np. przy montażu modułowym – element „trzyma się” w gnieździe, zanim zostanie skręcony na stałe.
Docisk sprężynowy uchylnych włączników i dźwigni – zapewnia kontrolowany opór i powtarzalność ruchu.

2. Obrabiarki i stanowiska montażowe

Wypychacze części – zatrzask kulkowy potrafi delikatnie wypchnąć element z gniazda po odblokowaniu mocowania.
Pozycjonowanie stołów obrotowych – kulka zapewnia wyczuwalne „zatrzaski” pozycji indeksowych.
Docisk drobnych detali w uchwytach lub przyrządach pomiarowych.

3. Elektronika i urządzenia laboratoryjne

Zamykanie lekkich pokryw w urządzeniach pomiarowych – pewne domknięcie bez użycia śrub.
Pozycjonowanie elementów modułowych w aparaturze: złącza, prowadnice, komponenty wymienne.
Utrzymywanie tacki lub kasety w położeniu roboczym lub wyjściowym.

4. Meble techniczne i biurowe

Ustalanie pozycji wysuwanych półek (np. pod klawiaturę).
Zatrzaskowe pozycje regulowanych nóg, ramion i zagłówków.
Mechanizmy składanych stołów – kulka utrzymuje blat w pozycji rozłożonej lub złożonej.

5. Motoryzacja i transport

Mocowania paneli i elementów wnętrza pojazdów – kulka trzyma panel, a jednocześnie pozwala na jego szybki demontaż podczas serwisu.
Blokowanie małych klapek serwisowych w motocyklach, quadach, maszynach rolniczych.

6. Reklamy, stoiska handlowe, konstrukcje sceniczne

Ustalanie pozycji składanych ram banerów.
Pozycjonowanie nóg w standach i podstawach.
Modułowe systemy wystawowe, gdzie elementy muszą się szybko łączyć i rozłączać.

7. Sprzęt sportowy i rekreacyjny

Pozycjonowanie regulowanych maszyn fitness (uchwyty, siedziska).
Mechanizmy składane w hulajnogach czy sprzęcie turystycznym.
Zatrzaski pomocnicze w elementach do fitnessu i crossfitu.

8. Domowe i codzienne zastosowania

Zamykanie drzwiczek w szafkach technicznych.
Pozycjonowanie ramion uchylnych w suszarkach, uchwytach, stojakach.
Ustalanie demontowalnych półek czy szuflad.

Podsumowując, zatrzaski kulkowe to elementy z grupy „ustalających”, które pozwalają łatwo i tanio osiągnąć pozycjonowanie lub docisk bez konieczności projektowania specjalnych rozwiązań. Korzyści, jakie z tego wynikają, są następujące:

Standaryzacja — gotowy produkt o znanych parametrach i tolerancjach.
Oszczędność czasu i kosztów — unikasz projektowania, testów i produkcji „na zamówienie”.
Niezawodność i powtarzalność — produkt testowany, o określonych w dokumentacji parametrach technicznych.
Uniwersalność zastosowań — szeroki zakres rozmiarów i materiałów pozwala dobrać odpowiedni wariant do konkretnej aplikacji.

W związku z powyższym, zatrzaski kulkowe firmy Elesa+Ganter, powinny być pierwszym wyborem w przypadku poszukiwania tego typu rozwiązania.

Karta katalogowa produktu:

GN 616.2 - zatrzaski kulkowe z kołnierzem

W przypadku prowadzenia nowego projektu, zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
