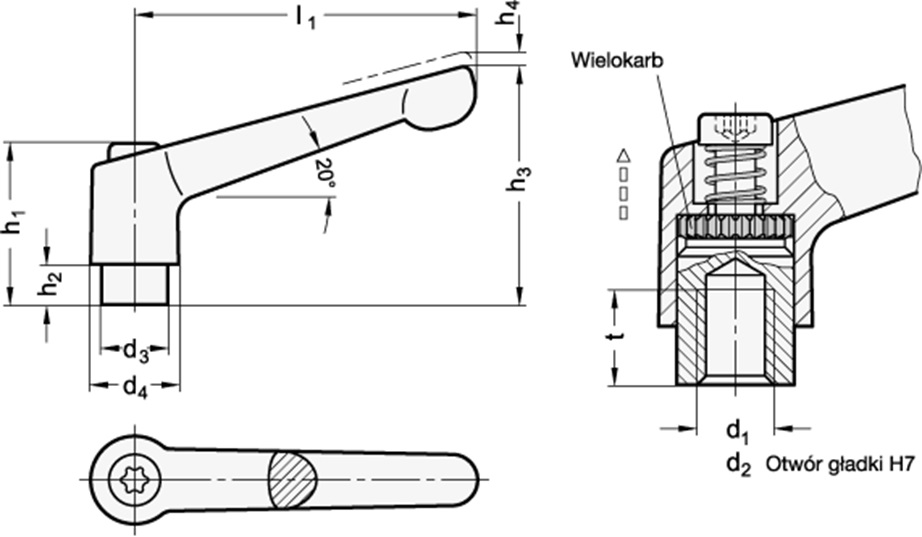

Rękojeści nastawne są szeroko stosowane zarówno w przemyśle, jak i innych branżach. Tego rodzaju rękojeść składa się z wewnętrznie gwintowanej tulei lub gwintowanej szpilki oraz połączonego z nią wielokarbem ramienia przestawnego. Zwykle ramię pozostaje zasprzęglone, co pozwala na przeniesienie momentu obrotowego na tuleję lub szpilkę. Osiowe odciągnięcie rękojeści powoduje wysprzęglenie mechanizmu. W celu przestawienia ramienia dźwigni w trakcie zaciskania, należy unieść ją tak, aby nastąpiło rozłączenie wieloklinów i przekręcić do żądanej pozycji. Zwolnienie uchwytu skutkuje automatycznym powrotem ramienia i ponownym zazębieniem sprzęgła (rys. 1).
Rys. 1 Budowa rękojeści nastawnej na przykładzie GN 300
Charakterystyczną właściwością dźwigni nastawnych jest możliwość zmiany pozycji ramienia bez wpływu na połączenie gwintowe. Jest to możliwe dzięki zastosowaniu specjalnego mechanizmu sprzęgającego, który łączy ramię dźwigni z tuleją gwintowaną.
Takie rozwiązanie konstrukcyjne pozwala na:

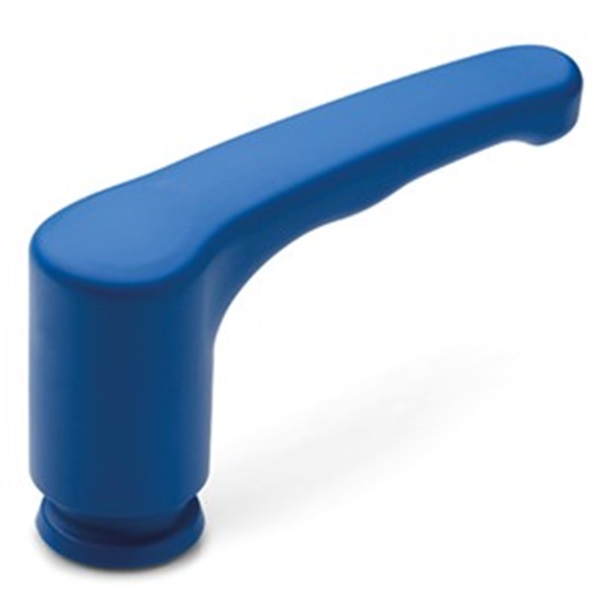

Elesa+Ganter wprowadziła do oferty nowy model dźwigni nastawnych MRY-SST-HVD o konstrukcji wodoszczelnej, który jest rekomendowany do zastosowań, wymagających intensywnego mycia oraz ekspozycji na ciecze technologiczne (Rys. 2)
Rys. 2 Rękojeść nastawna MRY-SST-HVD
„Dźwignie nastawne MRY-SST-HVD zostały opracowane z myślą o środowiskach przemysłowych, w których kluczowe znaczenie mają higiena i niezawodność, takich jak: przemysł spożywczy, farmaceutyczny i chemiczny.” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska

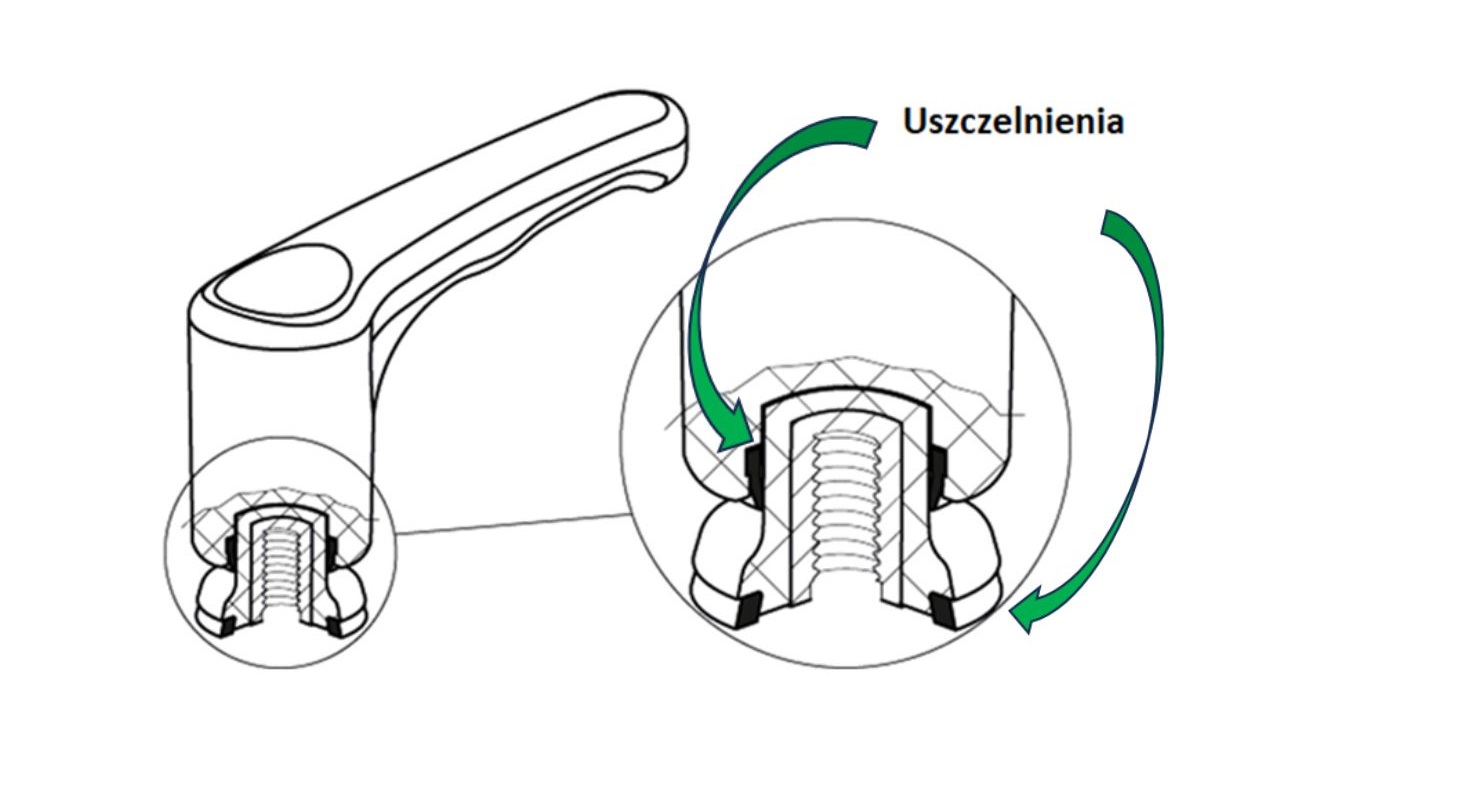

Zintegrowany system uszczelniający pomiędzy komponentami mechanizmu regulacyjnego zapewnia wysoki stopień ochrony przed penetracją cieczy (wodoodporność), skutecznie eliminując ryzyko akumulacji pozostałości biologicznych, w tym antygenów (Rys. 3).
Rys. 3 System uszczelnień
Obudowa o jednorodnej, pozbawionej faktury powierzchni oraz konstrukcja o obłych kształtach bez zagłębień, minimalizuje ryzyko osadzania się zanieczyszczeń, co upraszcza proces czyszczenia zgodnie z wymaganiami higienicznymi.
Dźwignie są wykonane z materiału zgodnego z FDA (FDA CFR.21 i EU 10/2011), dopuszczonego do kontaktu z żywnością. Technopolimer w kolorze RAL 5005 (niebieski sygnałowy), o wysokiej widoczności w aplikacjach związanych z przetwórstwem żywności — umożliwia łatwe wykrycie w przypadku przypadkowego kontaktu z produktem.
W porównaniu z konwencjonalnymi rękojeściami nastawnymi wyposażonymi w przyciski metalowe, niniejsza wersja oferuje również:
Dźwignia MRY-SST-HVD występuje zarówno w wykonaniu z wtopką i otworem gwintowanym, jak i trzpieniem gwintowanym, które są wykonane ze stali nierdzewnej AISI 316.
Zachęcamy do zapoznania się z kartami katalogowymi dźwigni MRY. Szczegóły techniczne oraz modele można znaleźć na naszej stronie internetowej https://www.elesa-ganter.pl/pl/pol. W przypadku pytań, prosimy o kontakt z naszymi doradcami technicznymi.
Linki do kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:
