Firma Elesa+Ganter wprowadziła do oferty nowy model uchwytu wpuszczanego. Nowy produkt ma oznaczenie MRH i wyróżnia się nietypową budową. Został wyposażony w składaną rękojeść, która chowa się w korpusie uchwytu. Specjalny przycisk pozwala na przywrócenie rękojeści do pozycji otwartej.
„Uchwyty przemysłowe są jedną z najpopularniejszych grup produktowych w ofercie Elesa+Ganter. Można je znaleźć zarówno w osłonach do maszyn i urządzeń, jak i meblach warsztatowych, urządzeniach medycznych lub wszelkiego rodzaju zabudowach pojazdów specjalnych. Stale rozszerzamy tę grupę produktów, dopasowując ją do aktualnych i zgłaszanych przez Klientów potrzeb. Uchwyt MRH jest tego przykładem.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

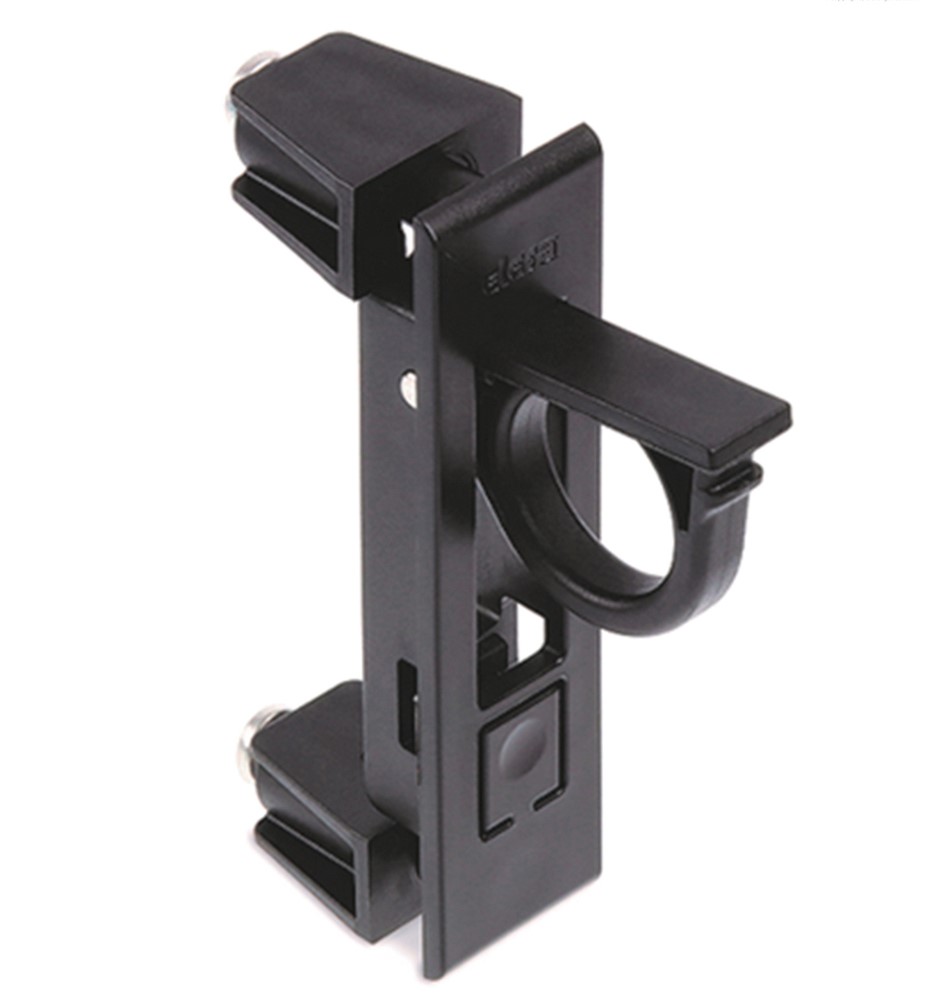

Rys. 1. UchwytMRH
Nowy model uchwytu jest unikalny pod względem swojej konstrukcji, ponieważ posiada dwie pozycje: otwartą i zamkniętą (rys. 2).

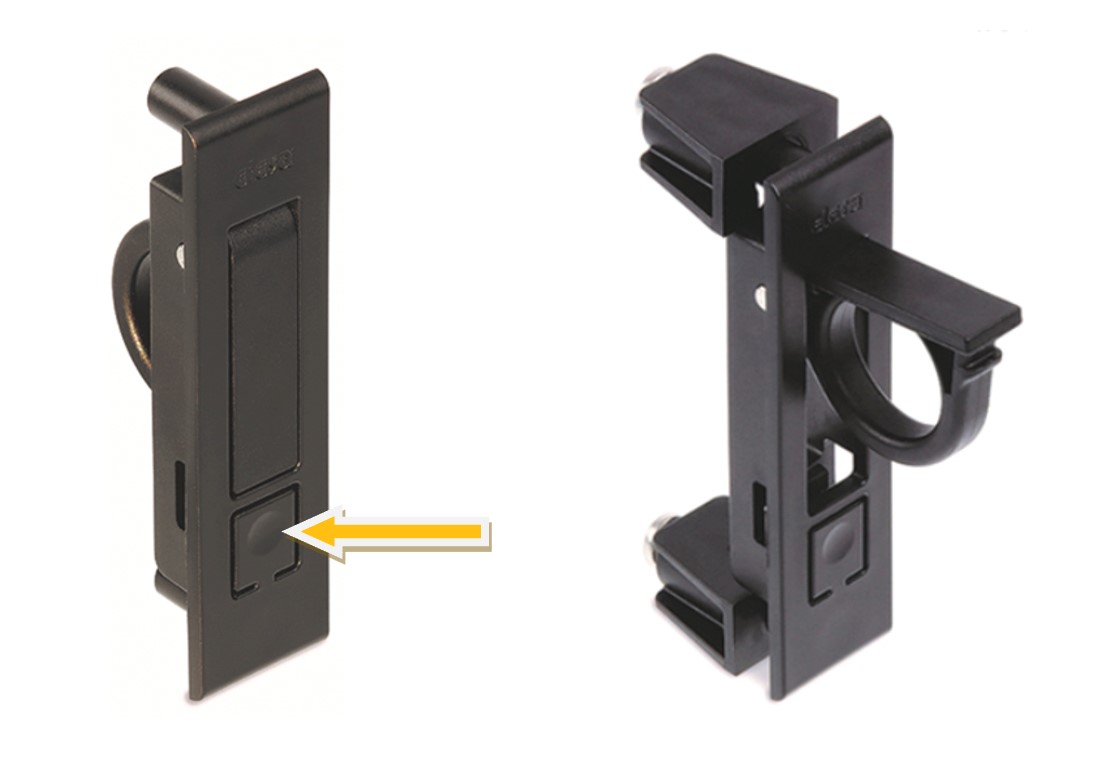

Rys. 2. Pozycja zamknięta i otwarta uchwytuMRH(od lewej) oraz zaznaczony przycisk otwierania rękojeści
W pozycji zamkniętej (gdy uchwyt nie jest użytkowany) rękojeść pozostaje schowana. W chwili, w której osoba chce pociągnąć za uchwyt, wystarczy, że wciśnie przycisk (rys. 2), który uruchomi sprężynowy mechanizm otwierania rękojeści.
Maksymalna wartość siły roboczej jaką można przyłożyć do uchwytu w płaszczyźnie wskazanej na rys.3 wynosi 400 N.

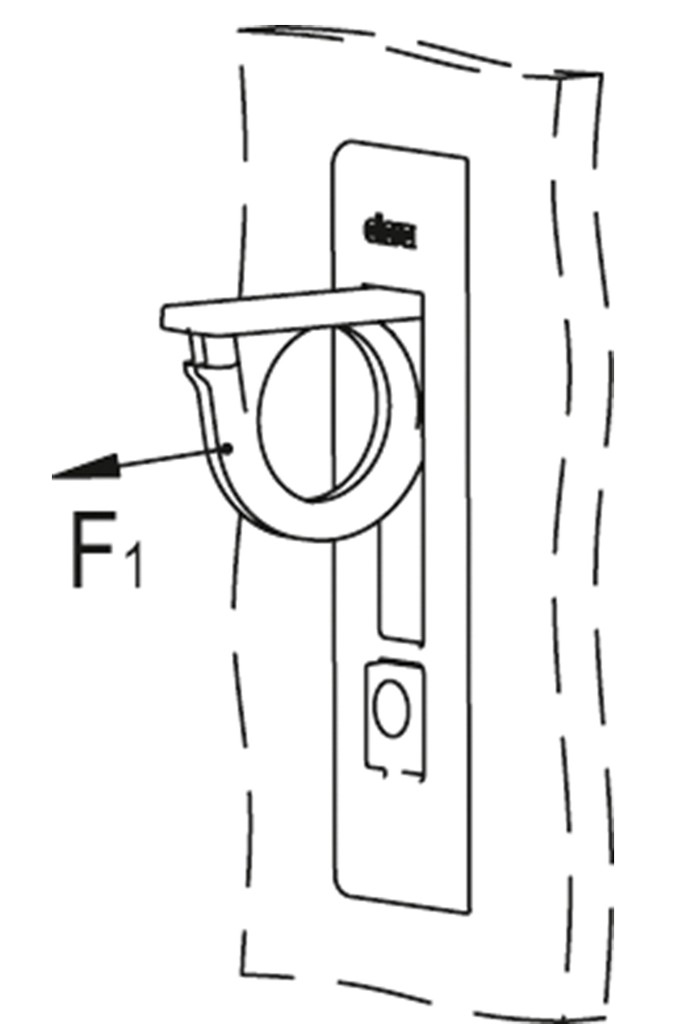

Rys. 3. Kierunek działania siły roboczej w uchwycieMRH
Opisywany uchwyt wykonany jest z technopolimeru na bazie żywicy acetalowej (POM), a metalowe elementy takie jak: sprężyna, sworzeń obrotowy i wkręty są zrobione ze stali nierdzewnej AISI 316. Dzięki temu uchwytMRHposiada bardzo dobrą odporność na warunki korozyjne.
Kolejnym atutem opisywanego uchwytu jest prostota montażu oraz bardzo szeroki zakres grubości płyty/panelu (wymiar S) na jaki przewidziane jest mocowanie uchwytu (rys. 4). Instalacja polega na wykonaniu otworu o odpowiednich wymiarach, a następnie skręceniu w nim korpusu uchwytu z wkładkami mocującymi. Minimalna grubość blachy/płyty (wymiar S) to 1 mm, a maksymalna 12 mm.

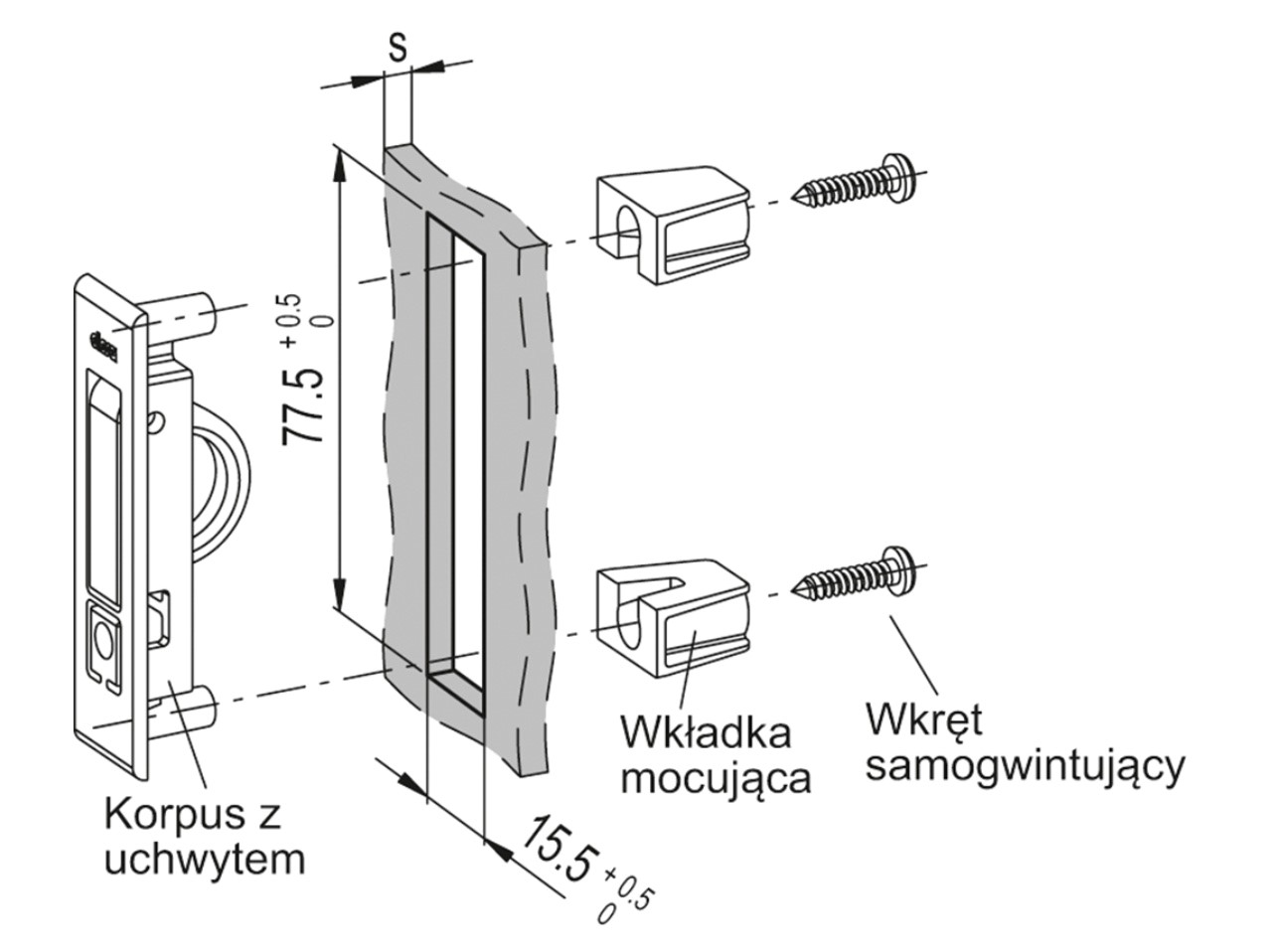

Rys. 4. Sposób montażu uchwytuMRH
UchwytMRHzostał zaprojektowany z dbałością o najmniejsze szczegóły, przez co prezentuje się nadzwyczaj atrakcyjnie. Dzięki powyższym zaletom bardzo dobrze sprawdzi się w:
Karty katalogowe opisanych produktów:
MRH– uchwyty wpuszczane ze składaną rękojeścią MRH.
W przypadku prowadzenia nowego projektu zachęcamy do kontaktu zdziałem technicznym Elesa+Ganter,który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
