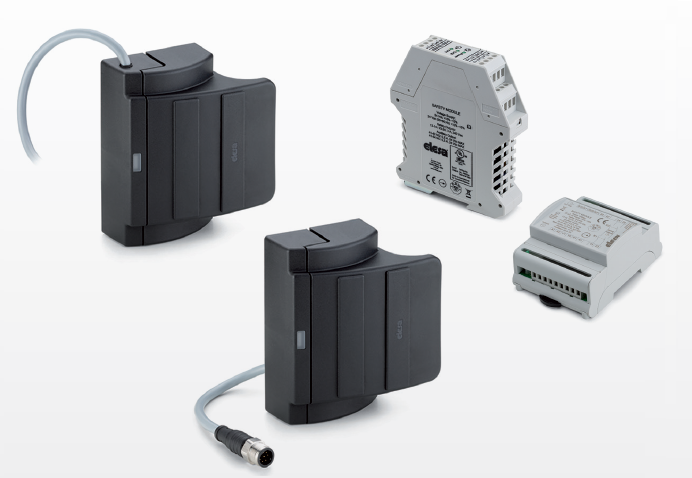

Wraz ze wzrostem wymagań w zakresie bezpieczeństwa maszyn i urządzeń, inżynierowie poszukują coraz częściej rozwiązań, które wyróżnia niezawodność, łatwa integracja z istniejącymi systemami oraz duża swoboda konfiguracyjna. Odpowiadając na te oczekiwania, firma Elesa+Ganter poszerzyła swoją ofertę zabezpieczeń przemysłowych o dwa nowe produkty: uchwyt z wbudowanym wyłącznikiem bezpieczeństwa ESC-SFT oraz jednostkę sterującą CN-SFT.
„ESC-SFT oraz CN-SFT to nowe propozycje Elesa+Ganter dla automatyków i konstruktorów maszyn, którzy chcą podnieść poziom bezpieczeństwa w swoich aplikacjach. Uchwyty ESC-SFT to rozwiązanie, łączące funkcję standardowego uchwytu przemysłowego z funkcją czujnika bezpieczeństwa, a jednostki sterujące CN-SFT zapewniają pewne monitorowanie i sterowanie sygnałami z uchwytu.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska
W niniejszym artykule przyjrzymy się bliżej zarówno samemu uchwytowi z wbudowanym czujnikiem kodowanym, jak i współpracującej z nim jednostce sterującej. Omówimy główne cechy i zasadę działania, a także możliwości zastosowania w różnego typu aplikacjach.

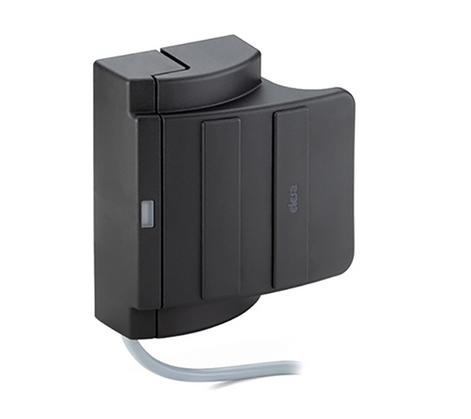

Rys. 1. Uchwyt z wbudowanym wyłącznikiem bezpieczeństwa ESC-SFT
Uchwyt z wbudowanym wyłącznikiem bezpieczeństwa ESC-SFT (rys. 1) to rozwiązanie, łączące funkcję standardowego uchwytu przemysłowego z funkcją czujnika bezpieczeństwa typu 4 o niskim poziomie kodowania (zgodnie z EN ISO 14119). Sam uchwyt jest wykonany z samogasnącego technopolimeru (klasa palności V0 wg normy UL94), wzmocnionego włóknami szklanymi. Podzespoły, takie jak płytki mocujące czy elementy łączące, wykonano ze stali nierdzewnej, co przekłada się na trwałość i odporność na korozję w trudnych warunkach przemysłowych.
Kluczowym elementem uchwytu jest czujnik magnetyczny współpracujący z kodowanym magnesem umieszczonym w drugim segmencie uchwytu. Po zamknięciu drzwi lub osłony oba segmenty uchwytu stykają się, co powoduje rozpoznanie przez czujnik magnesu o określonym kodzie i przełączenie stanu styków. Taka forma blokady gwarantuje wysoki poziom bezpieczeństwa, ponieważ czujnik aktywuje się wyłącznie w obecności odpowiednio zakodowanego magnesu, a nie w obecności dowolnego pola magnetycznego.
Warto w tym momencie podkreślić różnicę między "blokowaniem" a "zaryglowaniem", gdyż jest dość istotna. W rozumieniu normy EN ISO 14119, "blokowanie" odnosi się do funkcji jednostki sterującej, która uniemożliwia uruchomienie maszyny, dopóki osłona nie zostanie poprawnie zamknięta, a po otwarciu osłony maszyna automatycznie się zatrzymuje. Natomiast "zaryglowanie" to mechanizm ryglujący, który fizycznie uniemożliwia operatorowi otwarcie drzwi. To rozróżnienie wpływa na sposób projektowania systemów bezpieczeństwa, ponieważ każda z tych funkcji – elektroniczna kontrola uruchomienia oraz mechaniczne zabezpieczenie – wymaga innego podejścia przy analizie ryzyka i wdrażaniu zabezpieczeń.
ESC-SFT oferowany jest w wersjach z różnymi układami styków:
Dodatkowo w każdej konfiguracji dostępny jest jeszcze jeden styk sygnalizacyjny NC do obsługi diody LED. Dioda w kolorze zielonym sygnalizuje prawidłowe zamknięcie osłony (prawidłową pozycję uchwytu), zgodnie z wymogami normy IEC 60204-1 (rys. 2).

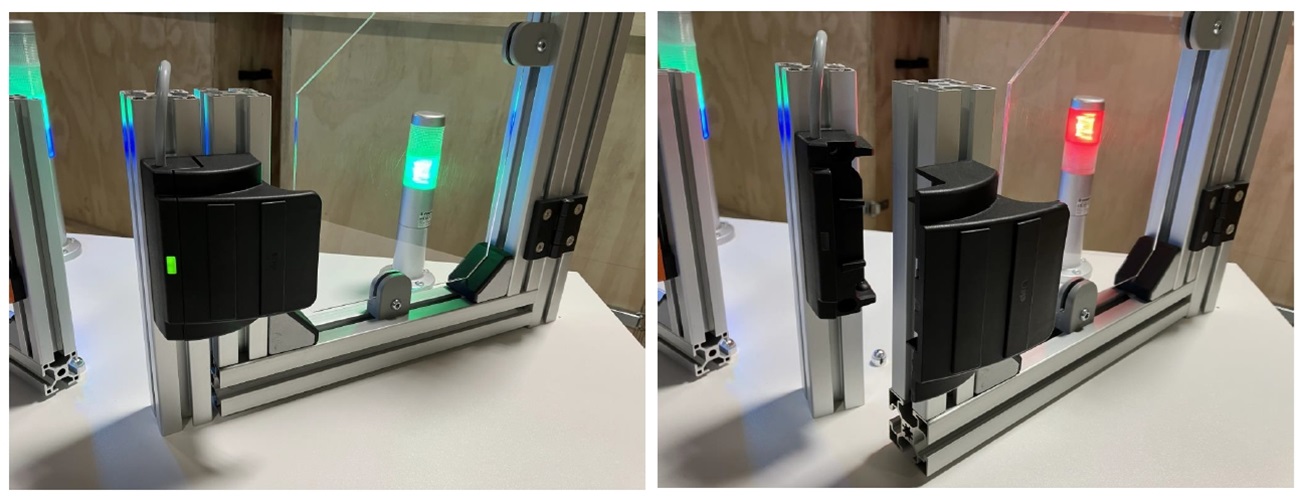

Rys. 2. Działanie diody LED w uchwycie ESC-SFT: po lewej drzwi zamknięte, po prawej otwarte
Produkt składa się z dwóch segmentów części: rękojeści oraz korpusu z przewodem lub wtyczką, które łączą się za pomocą mechanicznego zamka zatrzaskowego. Mechanizm ten gwarantuje utrzymanie drzwi w pozycji zamkniętej, a otwarcie osłony wymaga przyłożenia siły rzędu około 2 kg, co zapobiega przypadkowemu otwarciu osłony na skutek wibracji.
Rękojeść wyposażona jest w mechaniczny system samocentrujący względem drugiej części uchwytu. System ten kompensuje ewentualne odchylenia drzwi od osi oraz ich wygięcia spowodowane ciężarem, co umożliwia precyzyjne działanie urządzenia zarówno przy drzwiach przesuwnych, jak i uchylnych.
Uchwyt ESC-SFT może być montowany na kilka sposobów, co wynika z dostępności różnych typów wyprowadzeń przewodu bądź 8-pinowej wtyczki M12 (wyjście od góry, od dołu lub od tyłu), co przedstawia rys. 3. Ponadto konstrukcja uchwytu umożliwia zastosowanie go zarówno w drzwiach uchylnych, jak i drzwiach przesuwnych, dzięki czemu sprawdza się w rozmaitych aplikacjach: od niewielkich maszyn warsztatowych, aż po duże linie produkcyjne.

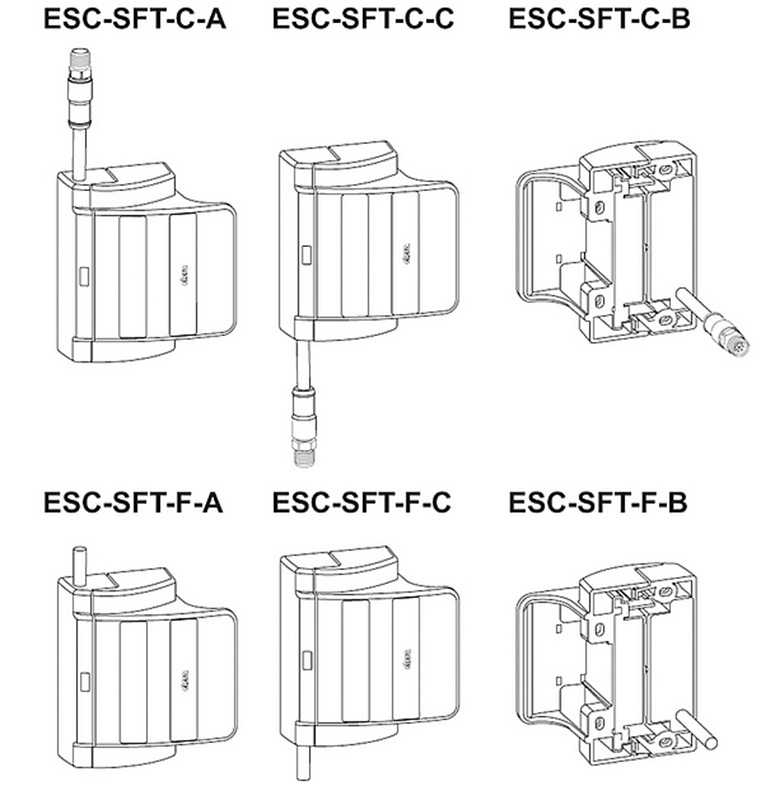

Rys. 3. Wykonania standardowe uchwytów ESC-SFT obejmują wersje z różnym usytuowaniem przewodu lub wtyczki
Zastosowania uchwytów z wbudowanym wyłącznikiem bezpieczeństwa ESC-SFT obejmują:
Elesa+Ganter od lat oferuje także ZAWIASY z wbudowanym wyłącznikiem bezpieczeństwa (CFSW).
Warto więc nadmienić o kilku cechach szczególnych obu tych rozwiązań:
Warto podkreślić, że uchwyt ESC-SFT jest tylko jednym z elementów całego układu zabezpieczeń. Aby zapewnić pełną kontrolę nad obwodem bezpieczeństwa, niezbędne jest zastosowanie odpowiedniej jednostki sterującej, takiej jak CN-SFT (rys. 4).

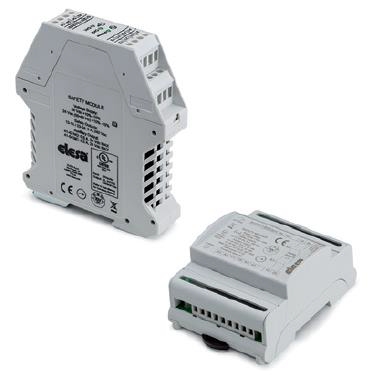

Rys. 4. Jednostki sterujące do układów bezpieczeństwa kategorii 3 i 4 CN-SFT w dwóch wersjach wymiarowych
CN-SFT to jednostka sterująca zaprojektowana w celu zapewnienia automatycznego zatrzymania maszyn oraz monitorowania funkcji bezpieczeństwa, dzięki czemu można stworzyć bezpieczną strefę pracy i chronić personel przed potencjalnymi zagrożeniami.
Jednostka CN-SFT monitoruje stan dwóch styków, co pozwala na integrację z różnorodnymi urządzeniami bezpieczeństwa, takimi jak:
Jednostki CN-SFT są oferowane w kompaktowych obudowach z tworzywa PA (w dwóch standardach rozmiarowych), przystosowanych do montażu na szynie DIN 35 mm. W zależności od wariantu, mogą obsługiwać konfigurację styków 1NC+1NO lub 2NC. Dzięki temu doskonale współpracują z uchwytami ESC-SFT (zarówno w wersji NC+NO, jak i NC+NC) oraz innymi produktami firmy Elesa+Ganter, takimi jak CFSW, CFSQ czy M.2000-SWM, tworząc kompleksowe systemy bezpieczeństwa dostosowane do indywidualnych potrzeb.
Aktywacja wyjść następuje po naciśnięciu i zwolnieniu przycisku START (reset), pod warunkiem że:
Zmiana stanu któregokolwiek z wejściowych styków powoduje przejście systemu w stan bezpieczny poprzez otwarcie wyjść bezpieczeństwa i uniemożliwienie ich ponownego zamknięcia, nawet po przywróceniu pierwotnego stanu styków.
CN-SFT znajduje zastosowanie w różnych obszarach przemysłu, m.in. do:
Dzięki swojej wszechstronności i zgodności z normami, CN-SFT stanowi niezawodne rozwiązanie w zakresie monitorowania i kontroli funkcji bezpieczeństwa w nowoczesnych systemach przemysłowych.
System bezpieczeństwa gwarantuje prawidłowe działanie tylko wtedy, gdy jest stosowany jako część kompletnego układu zabezpieczającego, w którym uchwyt współpracuje z certyfikowaną jednostką sterującą. Należy unikać wystawiania czujnika i aktywatora na silne pola magnetyczne, drastyczne wibracje, wstrząsy oraz kontakt z opiłkami żelaza.
ESC-SFT oraz CN-SFT to nowe propozycje Elesa+Ganter dla automatyków i konstruktorów maszyn, którzy chcą podnieść poziom bezpieczeństwa w swoich aplikacjach. Uchwyty ESC-SFT doskonale sprawdzają się w sytuacjach, gdzie zawiasy z wyłącznikami bezpieczeństwa nie są optymalnym wyborem – zwłaszcza przy dużych lub przesuwanych osłonach. Z kolei jednostki sterujące CN-SFT stanowią nieodzowny element kompletnego systemu bezpieczeństwa, zapewniając pewne monitorowanie i sterowanie sygnałami z uchwytu (bądź innych czujników).
Wszystkie omawiane produkty spełniają wymagania podstawowych norm bezpieczeństwa (m.in. EN ISO 13849-1, EN 14119), a szczegółowe parametry techniczne oraz informacje na temat certyfikacji można znaleźć w kartach katalogowych produktów.
W razie pytań dotyczących doboru odpowiedniego wariantu ESC-SFT, konfiguracji CN-SFT czy innych kwestii związanych z bezpieczeństwem maszyn, zapraszamy do kontaktu z działem technicznym Elesa+Ganter Polska, który z przyjemnością udzieli dodatkowych informacji i wsparcia projektowego.
