ELESA+GANTER, będąca liderem w dziedzinie standardowych komponentów do maszyn i urządzeń, prezentuje kolejne innowacyjne rozwiązanie w segmencie elementów z tworzyw sztucznych. Przedstawiany trzpień gwintowany STP, wykonany z SUPER – Technopolimeru (Rys. 1), jest do wykorzystania w funkcji stóp wahliwych lub elementów dociskowych.
„Dzięki swoim zaletom trzpienie STP mogą znaleźć zastosowanie w wielu branżach takich jak: branża spożywcza, medyczna lub farmaceutyczna. Znakomicie sprawdzi się też w zmiennych warunkach atmosferycznych lub tam, gdzie duże znaczenie mają czynniki ekonomiczne”. – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

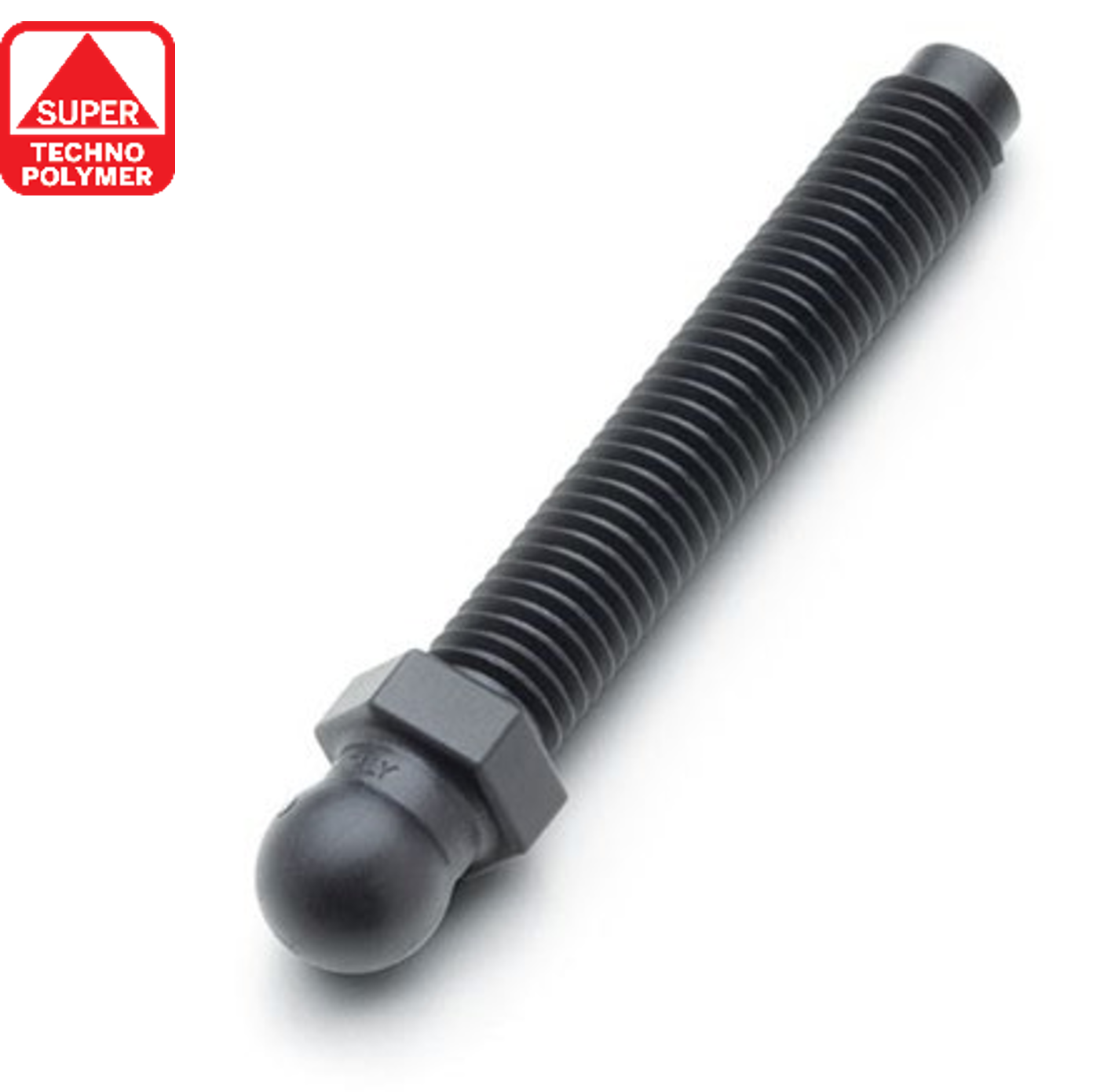

Rys. 1 Trzpień gwintowany STP z gwintem metrycznym i przegubem kulowym, wykonany w całości z SUPER-Technopolimeru
Nowe trzpienie STP występują w określonym typoszeregu gwintów i długości:
Konstrukcja trzpienia umożliwia regulację za pomocą klucza imbusowego od góry oraz regulację za pomocą klucza sześciokątnego nad przegubem kulowym. Przegub kulowy, w połączeniu z podstawą, dopasowaną do jego rozmiaru umożliwia wahliwość w zakresie nawet +/- 15 °. Przykłady połączenia z różnymi podstawami z technopolimeru są widoczne poniżej na rys. nr 2.

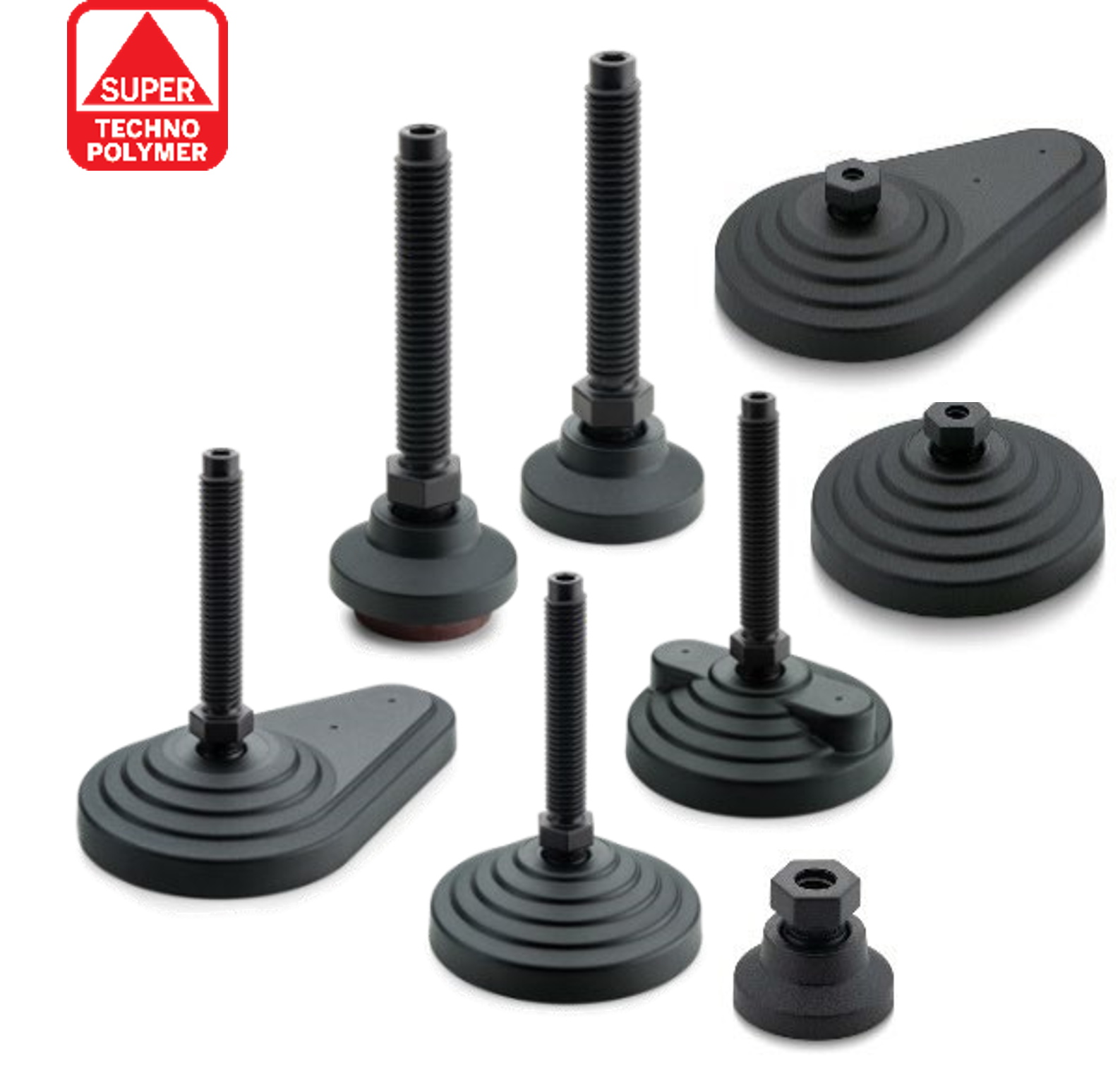

Rys. 2 Przykłady połączeń trzpienia STP z podstawami z technopolimeru do wykorzystania jako stopa wahliwa.
Nowy trzpień STP posiada wiele zalet. Po pierwsze, dzięki zastosowaniu specjalnego SUPER-technopolimeru i dodatkowemu wzmocnieniu za pomocą włókien szklanych, trzpienie STP gwarantują wysoką odporność mechaniczną. Wytrzymałość na obciążenia statyczne to wartości w zakresie od 2700 N dla najmniejszego rozmiaru do 7000 N dla największego. Po drugie materiał ten zapewnia doskonałą odporność na korozję oraz występujące w środowiskach pracy maszyn i urządzeń czynniki chemiczne (Rys. 3). Trzpienie STP mogą być stosowane zarówno wewnątrz jak i na zewnątrz, w środowiskach, w których wymagane jest utrzymanie czystości poprzez mycie lub w środowiskach naturalnie wilgotnych.

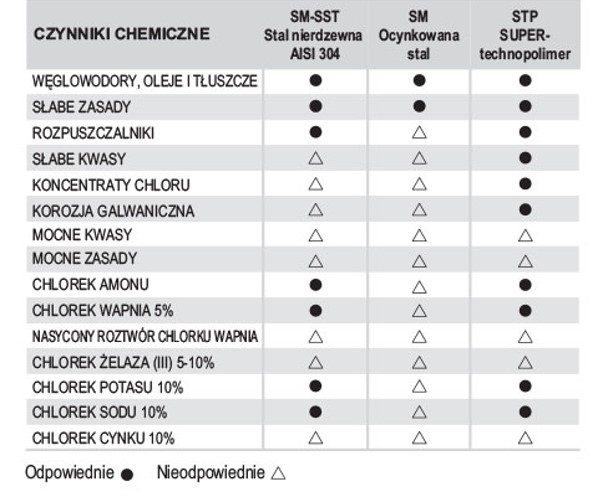

Rys. 3 Odporność na czynniki chemiczne SUPER-technopolimeru w porównaniu do stali nierdzewnej i ocynkowanej
Kolejną zaletą jest niska waga, która sprawia, że trzpienie STP idealnie nadają się do zastosowań, w których liczy się każdy kilogram. Jest to istotne szczególnie w zastosowaniach mobilnych, urządzeniach przenośnych lub transportowanych.
Ostatnią rzeczą, na którą należy zwrócić uwagę to korzyści ekonomiczne. Porównując powyższe rozwiązanie z wykonaniem ze stali nierdzewnej lub stali ocynkowanej okazuje się, że jest ono bardziej opłacalne, co widzimy na wykresie – rys. 4.

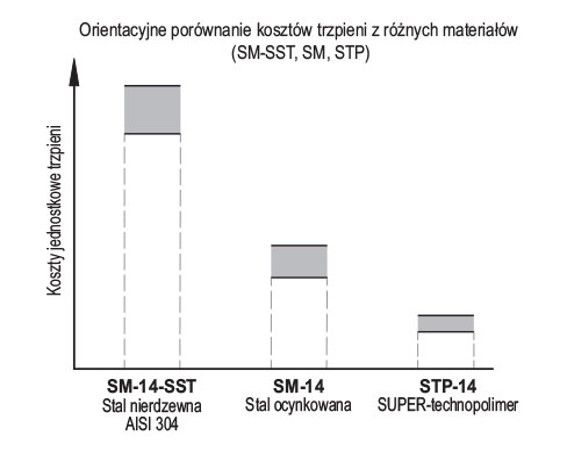

Rys. 4 Porównanie kosztów trzpienia STP do wykonania ze stali nierdzewnej i ocynkowanej.
Podsumowując, dzięki zaletom trzpienia STP może on znaleźć zastosowanie w wielu branżach takich jak: branża spożywcza, medyczna lub farmaceutyczna. Sprawdzi się też w wielu zastosowaniach ogólnego przeznaczenia. Szczególnie pracujących w zmiennych warunkach atmosferycznych lub tam, gdzie czynnik ekonomiczny ma duże znaczenie.
Karta katalogowa – Trzpień gwintowany STP
Redakcja: Elesa+Ganter Polska
