W aplikacjach, w których wymagane jest precyzyjne przenoszenie sił (osiowych, czy promieniowych) a jednocześnie musi być zachowana możliwość zmiany kąta pomiędzy łączonymi elementami, przeguby kulowe stanowią powszechnie stosowane rozwiązanie. Nawet w zaawansowanych obszarach, takich jak robotyka i automatyzacja, te elastyczne elementy łączące są szeroko wykorzystywane.

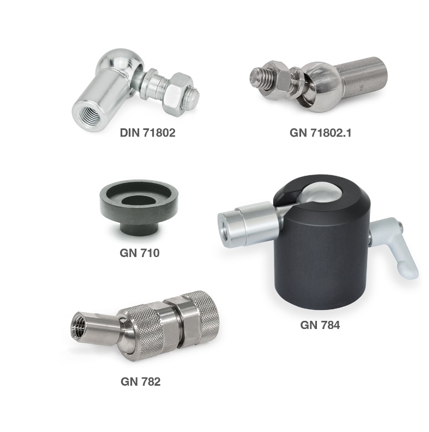

Rys 1. Gama przegubów kulowych dostępna w katalogu Elesa+Ganter
Do tej pory w ofercie Elesa+Ganter dostępne były następujące przeguby kulowe:
DIN 71802 do połączenia dwóch osi przecinających się pod kątem prostym , z tolerancją odchylenia kąta do 18°. Połączenie między trzpieniem a gniazdem kulowym jest zabezpieczone zintegrowanym, ręcznie demontowalnym pierścieniem zabezpieczającym. W przypadku wyższych wymagań dotyczących bezpieczeństwa eksploatacji są dostępne wersje z dodatkowym zabezpieczeniem, które uniemożliwia rozłączenie gniazda kulowego dzięki połączeniu kształtowemu.
GN 782 w zastosowaniach, gdzie wymagane jest zablokowanie kątowego ustawienia przegubu. Dzięki czterem zintegrowanym sprężynom talerzowym istnieje możliwość regulowania siły zacisku – od ograniczenia do całkowitego zablokowania swobody ruchu.
Przegub kulowy GN 784 różni się wyraźnie od opisanych wcześniej typów pod względem konstrukcji i funkcji. Składa się z masywnej, cylindrycznej obudowy z dużą, ruchomą kulą oraz dźwignią ręczną lub śrubą dociskową do ustalania pozycji kuli. Moment utrzymania w tym przegubie jest pięciokrotnością przyłożonego momentu dokręcającego. Znany z zastosowań w statywach fotograficznych, ten typ przegubu jest obecnie wykorzystywany głównie w przemyśle do montażu i ustawiania luster, kamer oraz innych czujników.
W ostatnim czasie Elesa+Ganter Polska rozszerzyła ofertę o nowy osiowy przegub kulowy GN 71802.1.
Przeguby kulowe osiowe GN 71802.1 tak jak przegub DIN 71802 również kompensują odchylenia ustawienia w zakresie ±18°. Przeguby te są przede wszystkim przeznaczone do przenoszenia sił ściskających przy jednoczesnej kompensacji odchylenia kątowego, co ma zastosowanie np. w napędach liniowych lub systemach podnoszących. W przypadku działania sił rozciągających, zintegrowany pierścień zabezpieczający utrzymuje połączenie do momentu osiągnięcia określonej minimalnej siły demontażu.

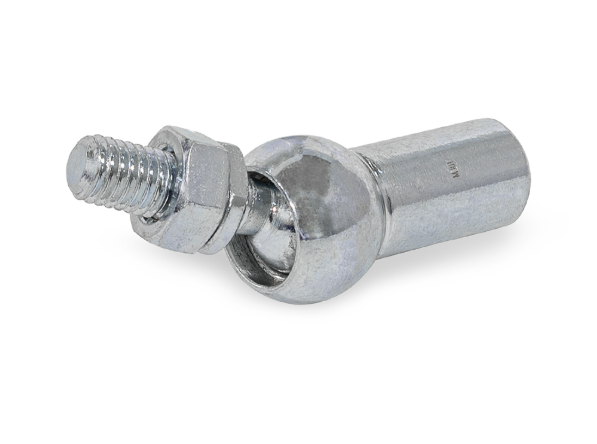

Rys 2. Osiowe przeguby kulowe GN 71802.1
Przegub GN 71802.1 występuje w dwóch wersjach wykonania :
Przegub GN 71802.1 Idealnie sprawdzi się we współpracy z siłownikami pneumatycznymi, sprężynami gazowymi, czy w elektrycznych napędach liniowych.
