Wychodząc naprzeciw rosnącym wymaganiom konstrukcyjnym firma Elesa+Ganter postanowiła rozszerzyć grupę zamków z ryglem hakowym GN 115.8 (Rys. 1) o wersje w wykonaniu nierdzewnym, różniące się sposobem obsługi oraz stopniem higieniczności
Rys. 1 Zamek hakowy.
“Zamki nierdzewne z ryglem hakowym stanowią uniwersalne rozwiązanie stosowane wszędzie tam, gdzie liczy się trwałość, odporność na warunki zewnętrzne oraz solidne zabezpieczenie zamykanych elementów. Charakterystyczny rygiel w formie haka zapewnia stabilne i pewne zamknięcie, zwiększając odporność konstrukcji na niekontrolowane otwarcie.” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Wykonanie ze stali nierdzewnej sprawia, że zachowują one swoje właściwości nawet w środowiskach narażonych na wilgoć, zmienne temperatury czy intensywną eksploatację.
W zależności od założeń i wymagań konstrukcyjnych, nowo wprowadzone zamki możemy podzielić na zamki z elementami obsługowymi w pełni nierdzewnymi z zamkiem oraz bez, elementami obsługowymi tworzywowymi, a także na zamki obsługiwane za pomocą klucza uniwersalnego, do których zaliczają się zamki o podwyższonym stopniu higieniczności.
Rodzaje zamków:

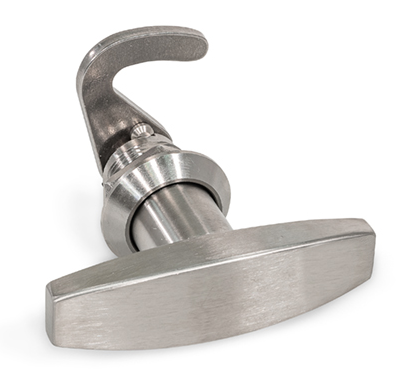

Rys. 2 GN 115.8-WOE-NL-SST
Odnosząc się do elementu obsługowego, zamki te występują w pięciu wersjach (Rys. 3):

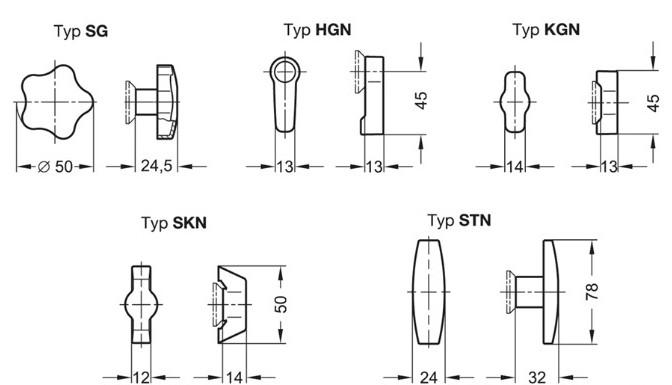

Rys. 3 Różne wykonania zamka GN 115.8-WOE-NL-SST
Materiały zastosowane w zamku:
A. Korpus zamka stal nierdzewna N
B. Element obsługowy
C. Pozostałe elementy
Stal nierdzewna AISI 304

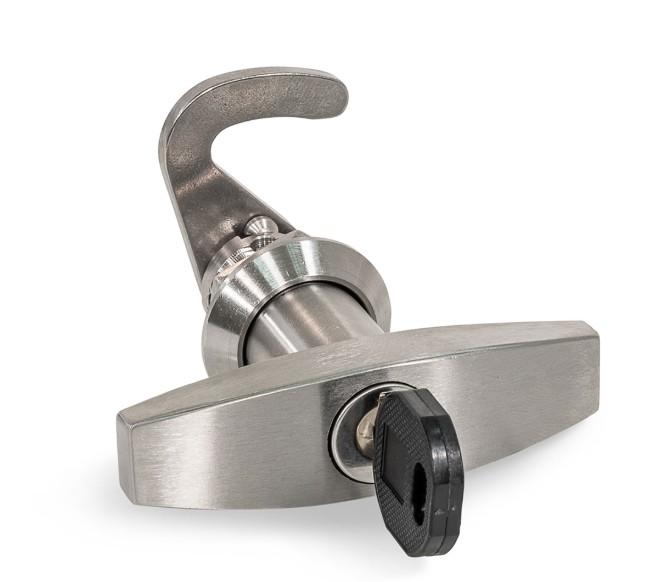

Rys. 4 Zamek GN 115.8-L-SST
W ich przypadku możemy wyróżnić trzy typy w odniesieniu do elementu obsługowego (Rys. 5):

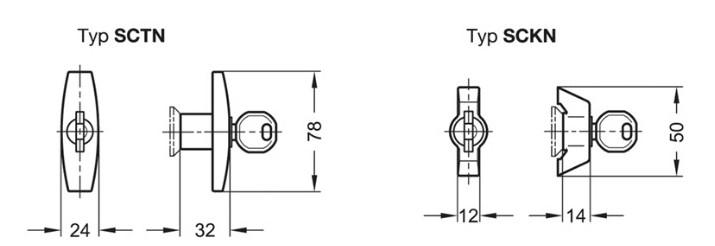

Rys. 5 Wersje zamka GN 115.8-L-SST
Wykonanie materiałowe zamka:
A. Korpus zamka stal nierdzewna N
B. Element obsługowy dla typu SCKN / SCTN
C. Pozostałe elementy
D. Klucz
Stopień ochrony zamka to IP 65
Rys. 6 Zamek GN 115.8-WOE-NL-SST-P
Zamki GN 115.8-WOE-NL-SST-P również dzielimy na trzy typy, w zależności od elementu obsługowego:
Zamek został wykonany z:
A. Korpus zamka
B. Element obsługowy
C. Pozostałe elementy
D. Zaślepka
Stopień ochrony zamka również IP 65

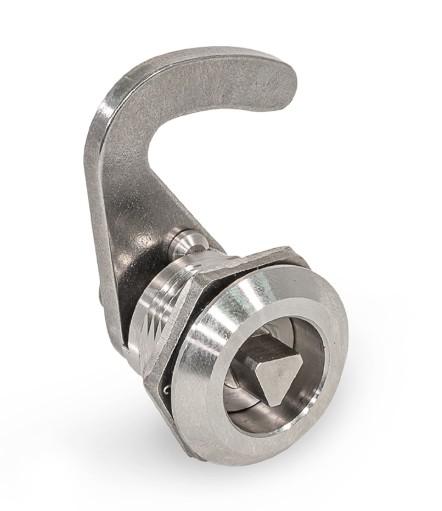

Rys. 7 Zamek GN 115.8-WSK-NL-SST
W zamkach pod klucz uniwersalny możemy wyróżnić pięć typów w zależności od rodzaju klucza, czy elementu służącego do obsługi zamka (Rys. 8):
Rys. 8 Wersje zamka GN 115.8-WSK-NL-SST
Zamki GN 115.8WSK-NL-SST zostały wykonane z:
A. Korpus zamka
B. Pozostałe elementy
Stopień ochrony zamka IP 65
Kolejnym produktem wprowadzonym do katalogu Elesa+Ganter jest wersja zamka o podwyższonym stopniu higieniczności GN 115.8-WSK-IP-SST, z ryglem hakowym, obsługiwana kluczem uniwersalnym (Rys. 9).

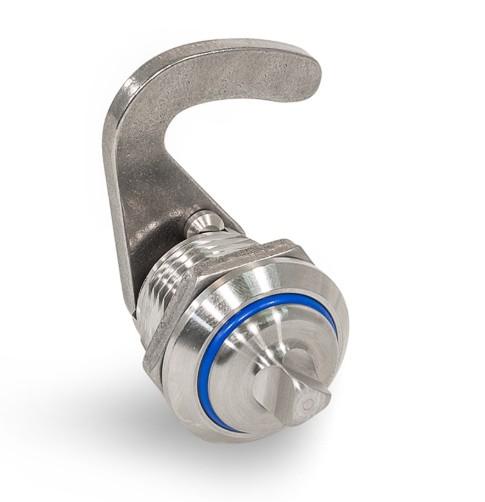

Rys. 9 Zamek GN 115.8-WSK-IP-SST
W przypadku tego zamka również mamy do czynienia z podziałem na trzy typy, w zależności od rodzaju klucza, którym obsługiwany jest zamek (Rys. 10):

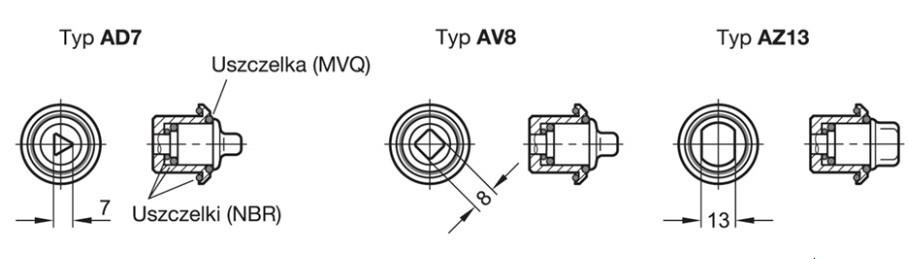

Rys. 10 Wersje zamka GN 115.8-WSK-IP-SST
Budowa zamka:
A. Korpus zamka
B. Pozostałe elementy
C. Uszczelki
Klasa ochrony IP69k
Takie zestawienie materiałowe oraz bryła zamka pozwalają na zastosowanie go w miejscach wymagających podwyższonego stopnia higieniczności, gdzie występuje częste mycie pod ciśnieniem, a zachowanie szczelności zasługuje na szczególną uwagę.
Każdy z wyżej wymienionych zamków można zakupić z zaczepem (nr identyfikacyjny 2) lub bez (numer identyfikacyjny 1) (Rys. 11).

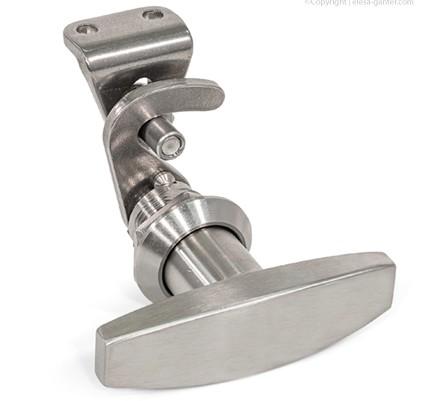

Rys. 11 Zamek hakowy wersja z zaczepem

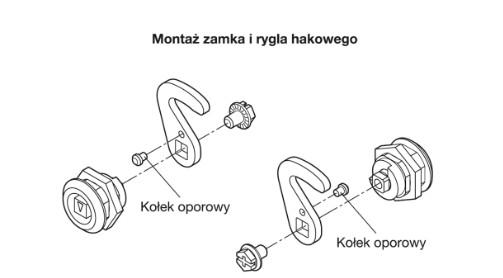

Zamki wysyłane są z niezamontowanym ryglem. Rygiel w zależności od sposobu montażu może być montowany w taki sposób, aby umożliwić ryglowanie zarówno w prawo jak i w lewo dzięki dodatkowemu kołkowi oporowemu, który również dostarczany jest niezamontowany (Rys. 12).
Rys. 12 montaż rygla

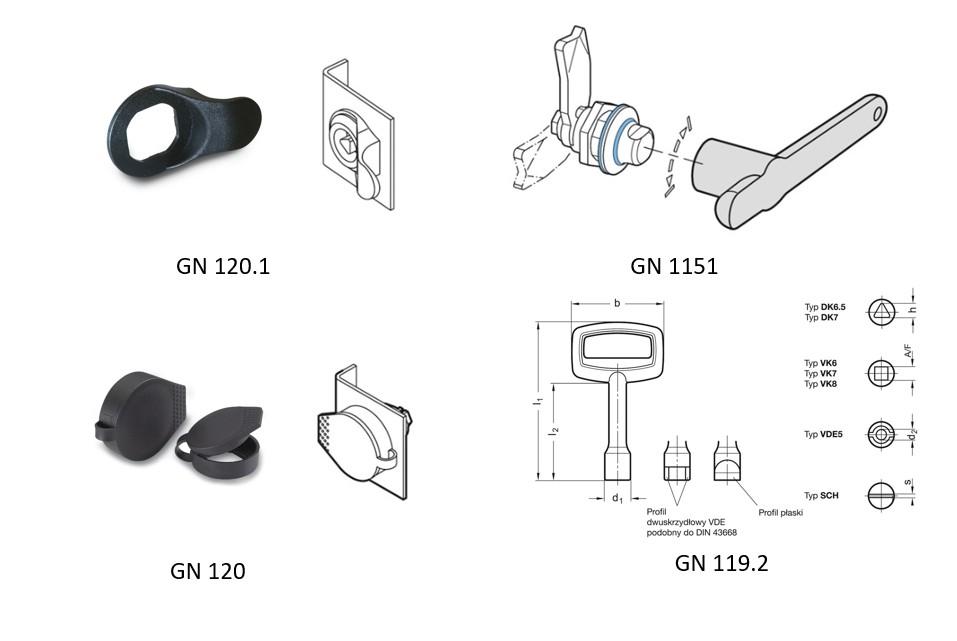

Dodatkowo do każdego typu zamka, osobno do kupienia, dostępne są również akcesoria w postaci kluczy, uchwytów czy zaślepek ochronnych (Rys. 13)
Rys. 13 Akcesoria
Dzięki swojej wszechstronności zamki nierdzewne z ryglem hakowym znajdują zastosowanie w wielu branżach i typach zabudowy. Łączą w sobie funkcjonalność, estetykę oraz wysoki poziom niezawodności, co czyni je praktycznym wyborem zarówno do rozwiązań technicznych, jak i użytkowych.
Zachęcamy do zapoznania się z kartami katalogowymi poszczególnych zamków. Szczegóły techniczne oraz modele można znaleźć na naszej stronie internetowej www.elesa-ganter.pl. W przypadku pytań, prosimy o kontakt z naszymi doradcami technicznymi.
Linki do kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:
