ELESA+GANTER wprowadziła do oferty łączniki z przegubem kulowym GN 487, które uzupełniły uniwersalny system mocowania czujników (Rys.1.). Nowy łącznik to kolejny produkt w ofercie firmy, który ułatwia i przyspiesza montaż oraz regulację różnego rodzaju elementów.
„Uniwersalny system mocowania czujników to efekt wieloletniej pracy naszych konstruktorów, wynikający z ciągłego przyglądania się potrzebom naszych klientów. Dzięki takiemu podejściu stworzyliśmy unikatowe na rynku, kompletne rozwiązanie pozwalające na szybki montaż i regulację różnego typu czujników. Najnowszy łącznik uzupełnia system o dodatkowe funkcje.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

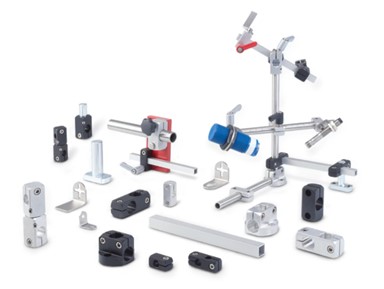

Rys. 1 Uniwersalny system mocowania czujników (USMC)
Dzięki unikalnemu zestawieniu łącznika z przegubem kulowym, mamy możliwość płynnej oraz bezstopniowej regulacji czujników, ekranów, skanerów czy np. oświetlenia.
Rys.2 Łącznik przegubowy GN 487
Łączniki GN 487 (jak wszystkie łączniki z tej grupy) charakteryzują się specjalnym kształtem otworu (Rys. 3), który umożliwia zastosowanie ich w przypadku profili o przekroju okrągłym oraz kwadratowym np. GN 480.1.
Rys. 3 Kształt otworu
Łącznik GN 487 został wykonany w trzech różnych wariantach (Rys. 4):

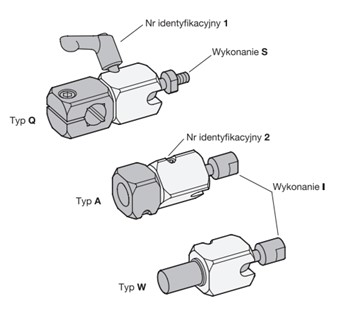

Rys. 4 Warianty łącznika GN 487
Korpus łącznika wykonany został z aluminium w dwóch wersjach kolorystycznych:

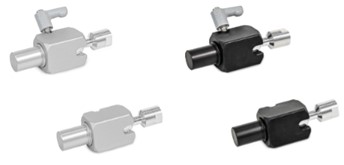

Rys.5 Łącznik GN 487-W-I w dwóch wersjach kolorystycznych
Przegub kulowy, dzięki sporemu zakresowi obrotu (Rys. 6) umożliwia swobodną regulację w wielu płaszczyznach. Stopnie swobody przegubu odbierane są poprzez mechanizm blokujący składający się ze śruby mocującej (nr identyfikacyjny 2) lub dźwigni nastawnej (nr identyfikacyjny 1). Już niewielki obrót śruby dociska kulę z dużą siłą, powodując jej zablokowanie w danej pozycji. Dźwignia nastawna umożliwia nam obsługę blokady bez użycia dodatkowych narzędzi.

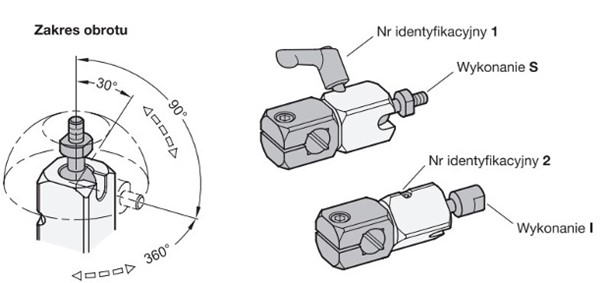

Rys.6 Zakres obrotu przegubu
W przypadku stosowania łącznika przegubowego GN 487 jest bardzo ważne, aby zachować stały moment zacisku. W związku z tym nie należy smarować powierzchni kuli. W tabeli wymiarów, w karcie katalogowej podano również zalecany moment siły dokręcania, którego nie można przekraczać, ponieważ może to w znaczący sposób wpłynąć na żywotność mechanizmu.
