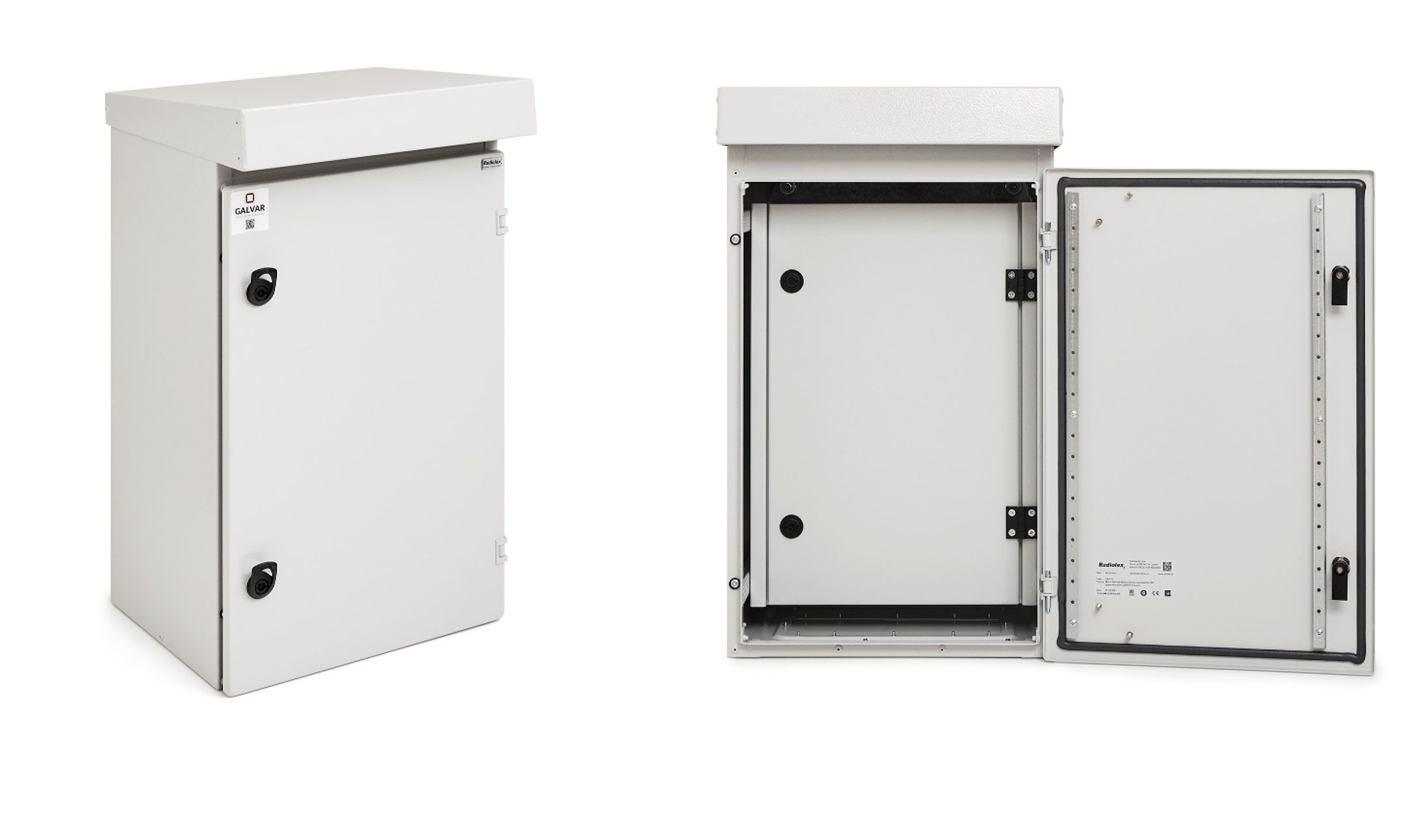

Firma Radiolex Sp. z o.o. jest producentem m.in.: szaf sterowniczych, rozdzielnic elektrycznych, paneli oraz pulpitów sterowniczych. Ostatnio do swojej oferty wprowadziła, unikatową na skalę światową linię obudów wykonanych w technologii GALVAR® (rys. 1).
Rys. 1. Przykładowa obudowa serii GALVAR® firmy Radiolex Sp. z o.o.

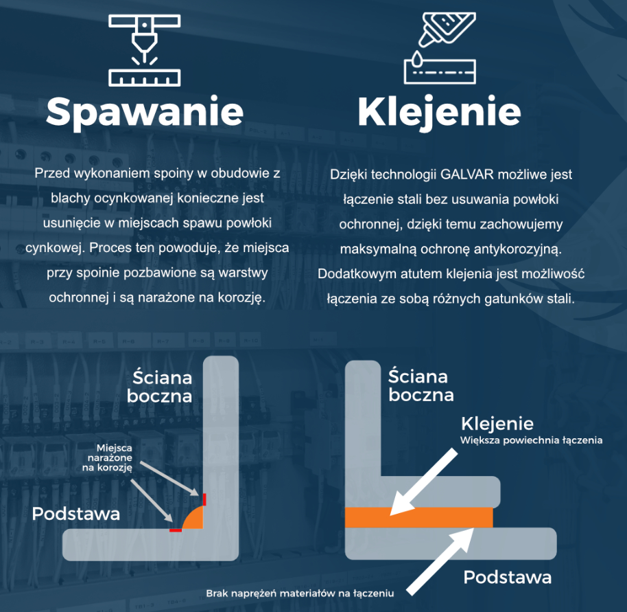

Opatentowana przez firmę Radiolex Sp. z o.o. technologia GALVAR® zamiast tradycyjnego spawania wykorzystuje klejenie oraz nitowanie, co pozwala na zachowanie nienaruszonej warstwy ochronnej cynku na łączonych elementach, zwiększając tym samym odporność na korozję całej konstrukcji. Ta technika łączenia blach oferuje także wysoką szczelność połączeń lub możliwość łączenia różnych materiałów (rys. 2).
Technologia GALVAR® to krok naprzód w produkcji obudów i innych konstrukcji metalowych, łącząc innowacyjność z praktycznymi korzyściami dla przemysłu.
Rys. 2. Opis technologii GALVAR®.
Zobacz film: https://www.youtube.com/watch?v=An_kqZe1Klo
Z uwagi, że szafki/obudowy wykonane w opisanej powyżej technice, charakteryzują się wysoką odpornością na korozję, niezmiernie ważne z punktu widzenia konstruktora było dobranie takich zamków oraz zawiasów, które również będą spełniać wysokie wymogi w tym zakresie.
„W Elesa+Ganter posiadamy bogatą ofertę zamków i zawiasów, dlatego właśnie nasze produkty można znaleźć zarówno w niszowych i innowacyjnych projektach, jak tu, w przypadku współpracy z firmą Radiolex, jak i w produktach codziennego użytku.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
Finalnie w przypadku obudów małogabarytowych wybór padł na:

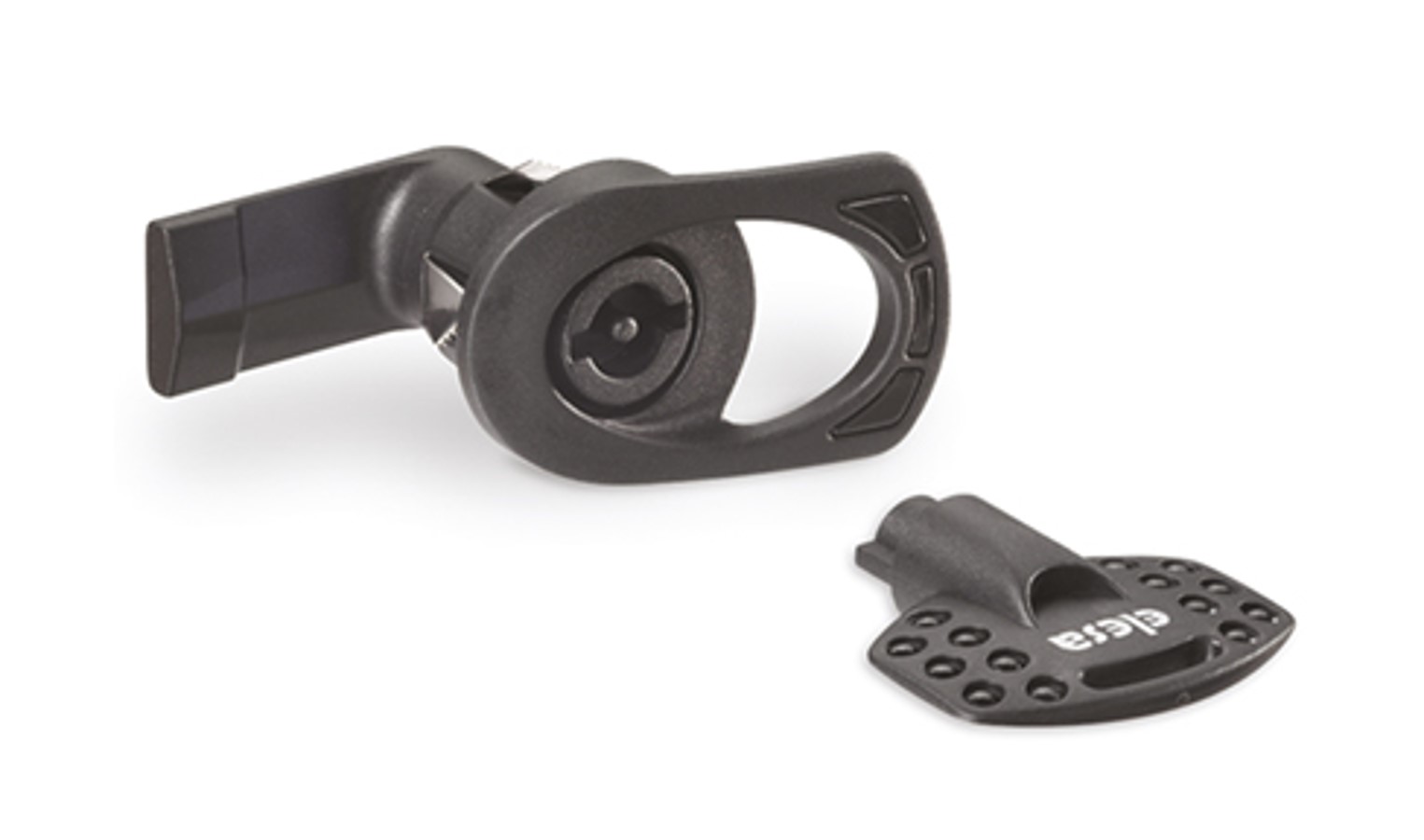

Zamki CQTL.FM do drzwi zewnętrznych (rys. 3)
Są to zamki w całości wykonane z tworzywa sztucznego oraz stali nierdzewnej AISI 304. Zamek ten posiada wysoką odporność na korozję. Dodatkowymi atutami tego rozwiązania są:
Rys. 3. Zamek CQTL.FM.

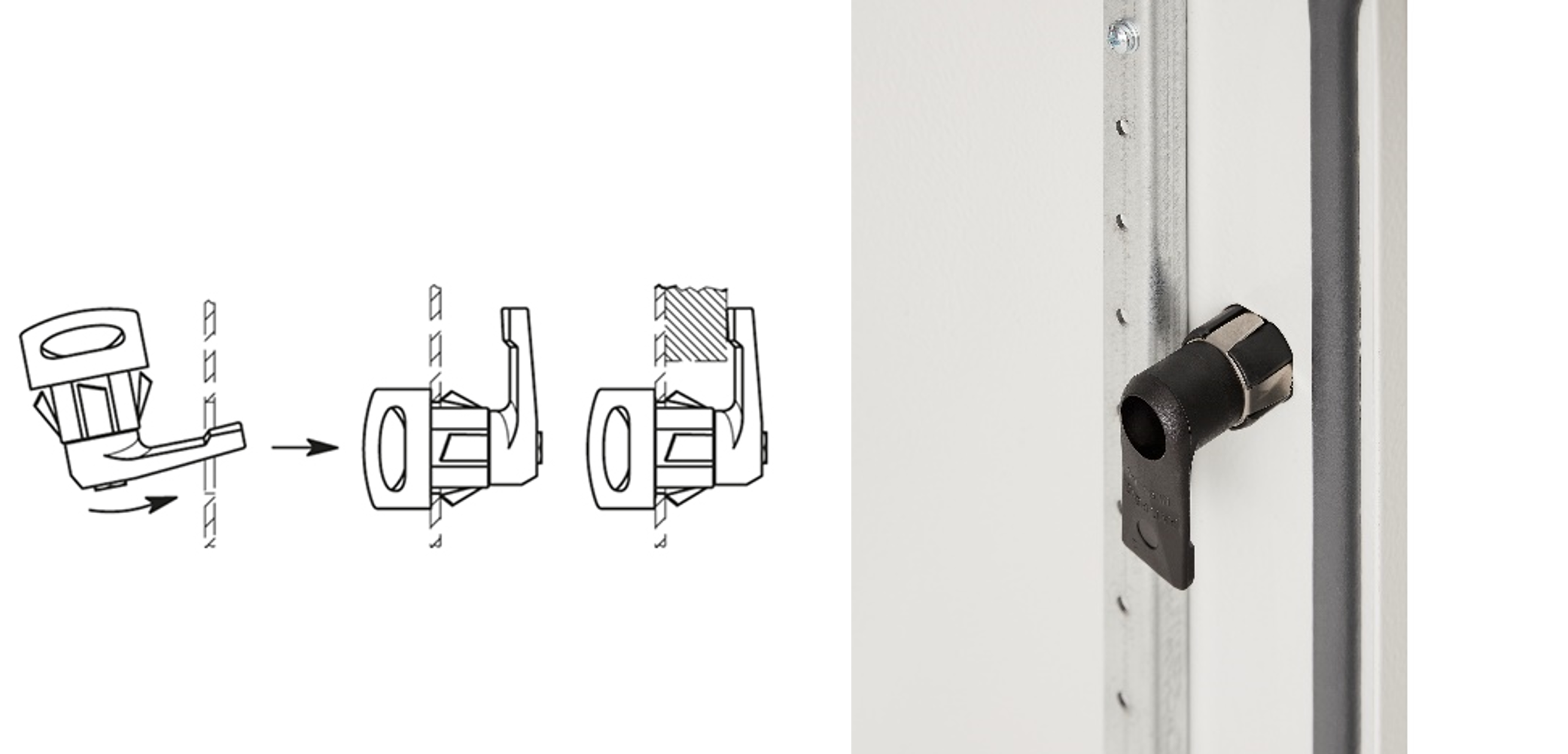

Rys. 4. Sposób montażu zatrzaskowego zamka CQTL.FM.

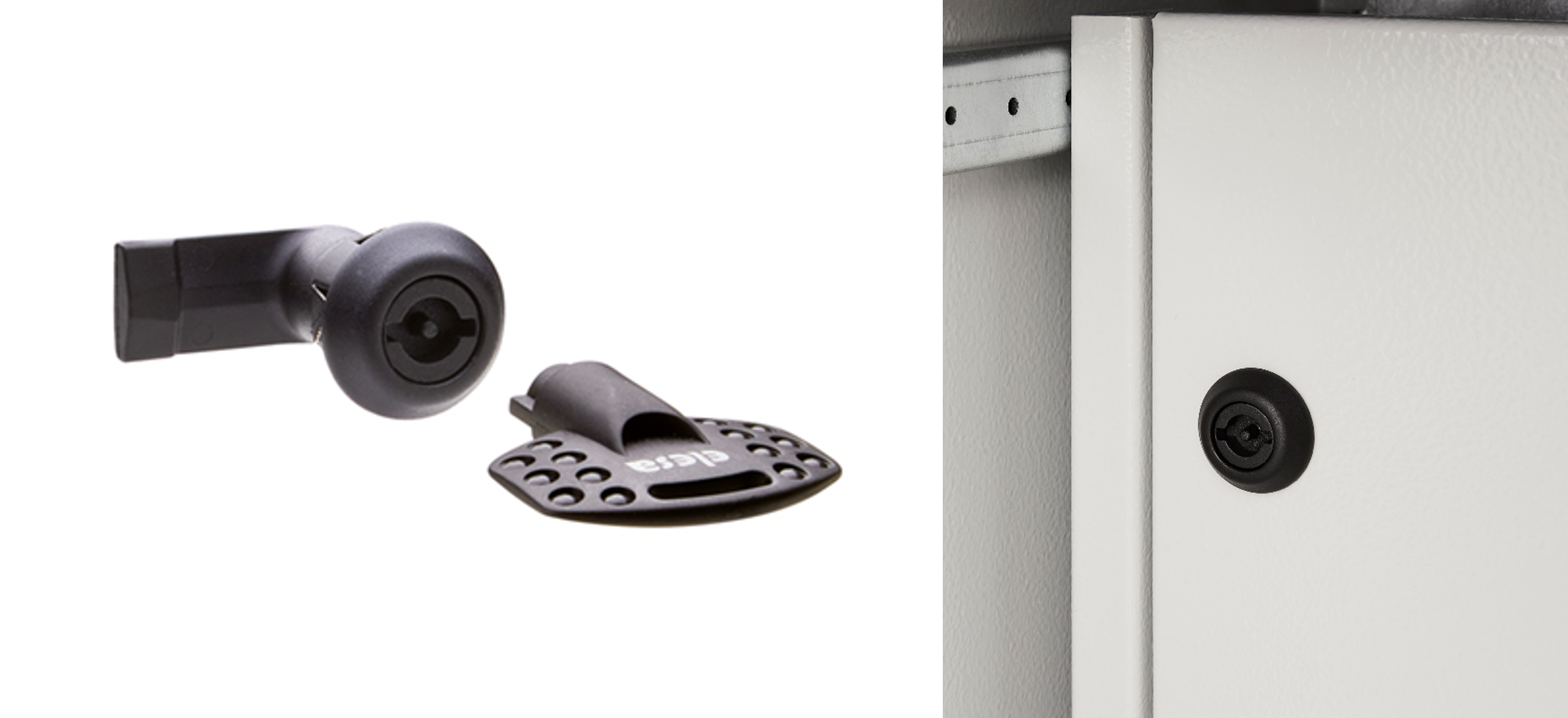

Zamki CQT.FM-AE-V0 do drzwi wewnętrznych (rys. 5)
Zamki te są w całości wykonane z tworzywa sztucznego oraz stali nierdzewnej AISI 304, co skutkuje bardzo dobrą odpornością na korozję. Dodatkowym atutem jest taki sam system zatrzaskowego montażu jak opisany powyżej, czyli montaż zajmuje mniej czasu. Należy jeszcze nadmienić, że ten model zamka posiada certyfikat o niepalności UL-94 V0, ale w tym konkretnym zastosowaniu nie był on wymagany.
Rys. 5. Zamek CQT.FM-AE-V0.

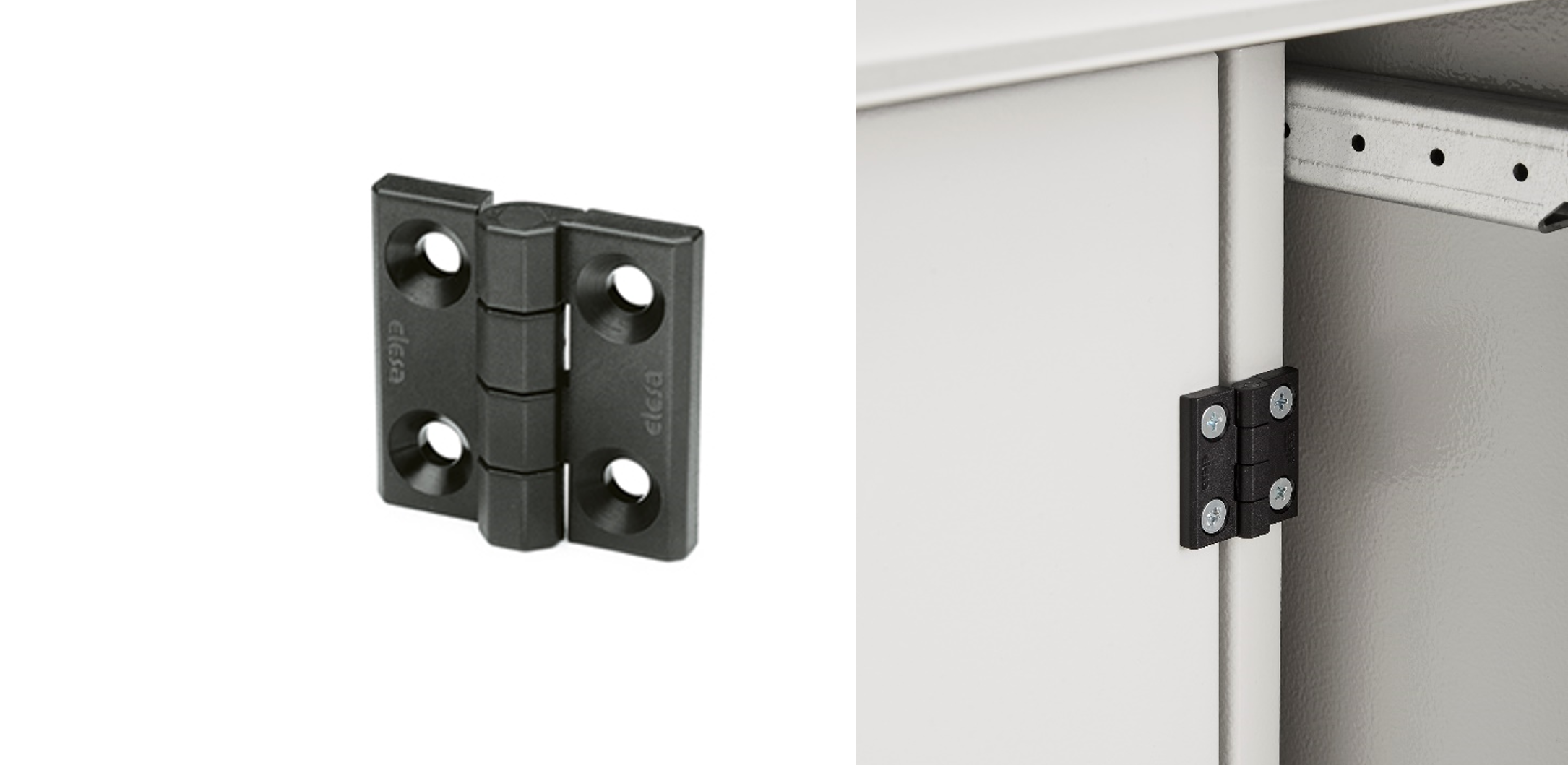

Zawiasy do drzwi wewnętrznych CFMX (rys. 6).
Materiał, z jakiego został wykonany ten model zawiasu, to specjalny SUPER-technopolimer na bazie poliamidu. Ciekawą cechą w zawiasach CFMX jest fakt, że również sworzeń obrotowy jest wykonany z SUPER-technopolimeru, co czyni cały zawias niezwykle odpornym na korozję, nawet w morskim środowisku. Do tego parametry wytrzymałościowe są imponujące, bo w zależności od płaszczyzny działania siły i od rozmiaru (najmniejszy ma gabaryt 30x30 mm, a największy 60x60 mm), jeden zawias przenosi od 65kg do 310 kg.
Rys. 6. Zawiasy CFMX.
Obudowy wykonane w technologii GALVAR® i wyposażone w akcesoria firmy Elesa+Ganter będą idealnym wyborem w zastosowaniach, w których wymagana jest wysoka odporność na korozję oraz szczelność. Do takich aplikacji najczęściej zalicza się:

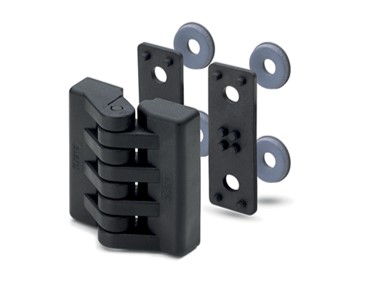

W przypadku konieczności uzyskania jak najwyższego stopnia szczelności, warto mieć na uwadze, że Elesa+Ganter posiada w swojej ofercie zawiasy CFAX-IP (rys. 7). Ten model zawiasu gwarantuje stopień ochrony na poziomie IP69K (w obu kierunkach: od zewnątrz do wewnątrz i odwrotnie).
Rys. 7. Zawias CFAX-IP.

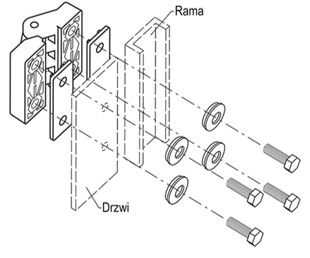

Tak wysoki stopień ochrony został osiągnięty głównie, dzięki specjalnym uszczelkom prostokątnym, które umieszcza się pod zawiasem oraz dzięki podkładkom uszczelniającym, które instaluje się pod łbem śruby lub nakrętki (rys. 8).
Rys.7. Schemat montażu zawiasów CFAX-IP.
Karty katalogowe opisanych produktów:
Zamki CQT.FM-AE-V0
Zamki CQTL.FM.
Zawiasy CFMX.
Zawiasy CFAX-IP
Strona internetowa firmy Radiolex Sp. z o.o.:
https://radiolex.pl
W przypadku prowadzenia nowego projektu zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
