Caravaning rozwija się w Polsce w dynamicznym tempie. Własne mieszkanie na kółkach zyskało na znaczeniu zwłaszcza w okresie lockdownu spowodowanego pandemią. To właśnie wtedy okazało się na większą skalę, że pojazdy kamperowe dają niezależność, poczucie swobody i możliwość bezpiecznego spędzenia wakacji na własnych warunkach. Pandemia powoli odchodzi w przeszłość, ale przyzwyczajenia zostają i generują zapotrzebowanie na wysoką jakość takich pojazdów. W tym artykule podpowiadamy, które elementy Elesa+Ganter nadają się do skonstruowania własnego kampera.

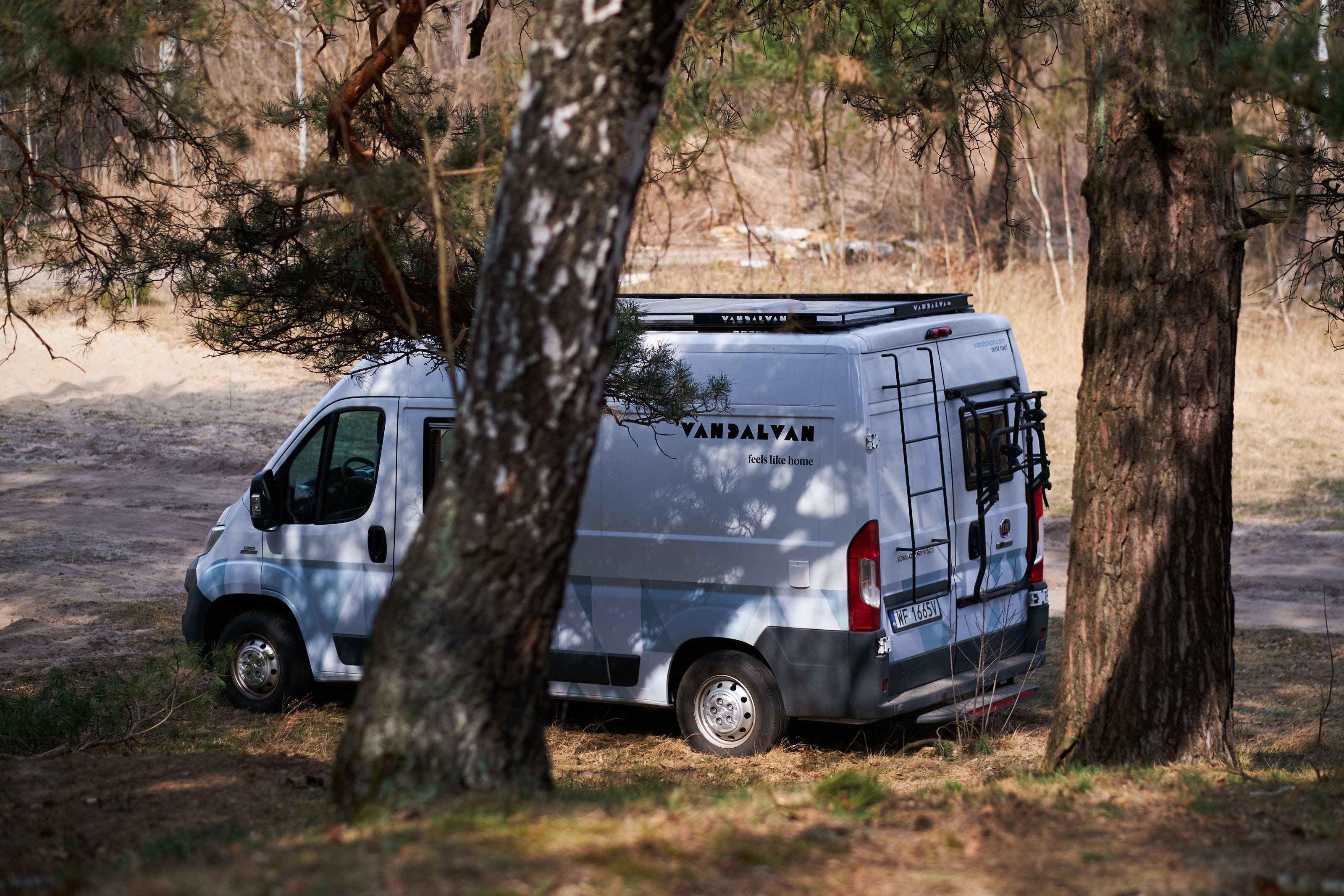

Rys.1. Kamper firmyVANDALVAN.
Na rynku znajdziemy wiele rodzajów kamperów, a możliwości ich spersonalizowania pod konkretnego użytkownika są praktycznie nieograniczone. Jednym z unikatowych projektów na jest campervan zbudowany przez naszego klienta - firmę VANDALVAN, która bazując na swoich dotychczasowych doświadczeniach, przygotowała nowy projekt z wykorzystaniem standardowych elementów Elesa+Ganter (rys.1, rys.2, rys.3).
„Oferowane przez nas produkty i ich bogactwo wynikające z ciągłych obserwacji potrzeb naszych klientów, mają wszechstronne zastosowania. Wysokiej jakości standardowe elementy maszyn sprawdzą się doskonale także w przypadku takich projektów, jak budowa kamperów. Nasza współpraca z VANDALVAN jest tego dobrym przykładem.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

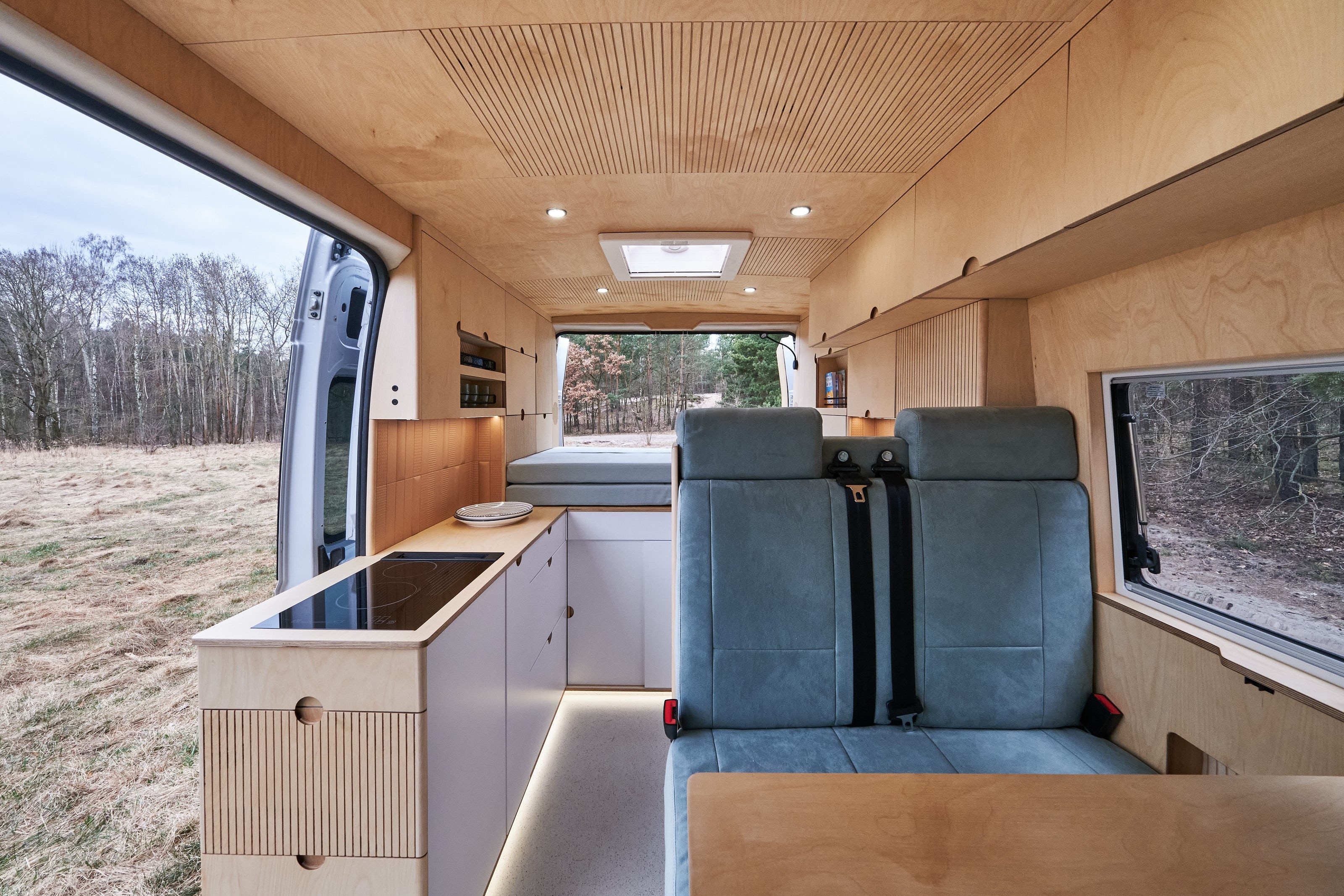

Rys.2. Wnętrze kampera firmyVANDALVAN.

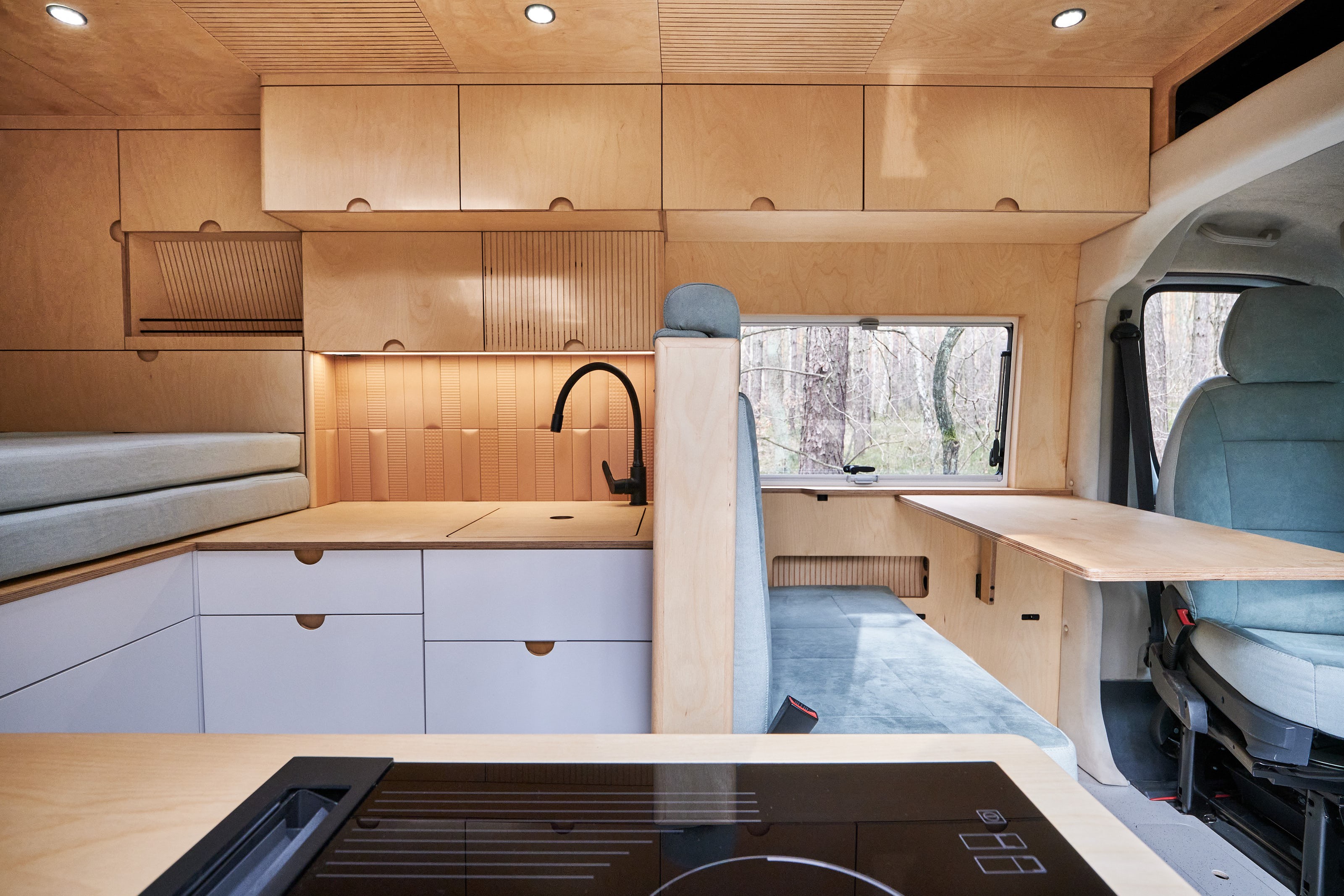

Rys.3. Wnętrze kampera firmyVANDALVAN.
Zabudowa wewnątrz powyższego kampera jest wykonana z drewna, przez co użytkownik czuje się w środku przytulnie, a całość prezentuje się bardzo estetycznie oraz solidnie. W tego typu projektach ważne jest, aby stosowane akcesoria oraz materiały były bardzo dobrej jakości, ponieważ warunki ich pracy są dużo cięższe niż w zwykłym mieszkaniu lub domu. Z tego właśnie powodu firmaVANDALVANzdecydowała się skorzystać między innymi z rozwiązań ze świata maszyn.
Poniżej prezentujemy kilka produktów Elesa+Ganter, które zostały wykorzystane przy budowie kamperaVANDALVAN:
1. Chwytaki zatrzaskoweGN 4490orazBPS(rys. 4) będące częścią składanego stołu (rys. 5). Chwytaki zatrzaskowe posiadają wiele rozmiarów oraz są dostępne z różnymi wartościami siły przytrzymania. Dlatego idealnie nadają się do aplikacji, gdzie potrzebujemy przytrzymać zatrzaskowo ruchomy element z określoną siłą. Opisywany stół posiada składaną nogę (rys. 6) oraz dwustronny blat (rys. 7). Oba elementy są mocowane za pomocą chwytaków zatrzaskowych. Całość musi zachować bardzo stabilną pozycję zarówno po złożeniu jak i rozłożeniu, ponieważ na czas spania stół staje się częścią dodatkowego łóżka.

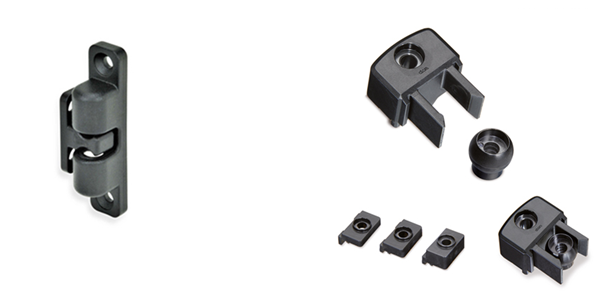

Rys. 4. Chwytaki zatrzaskowe, od lewejGN 4490orazBPS.

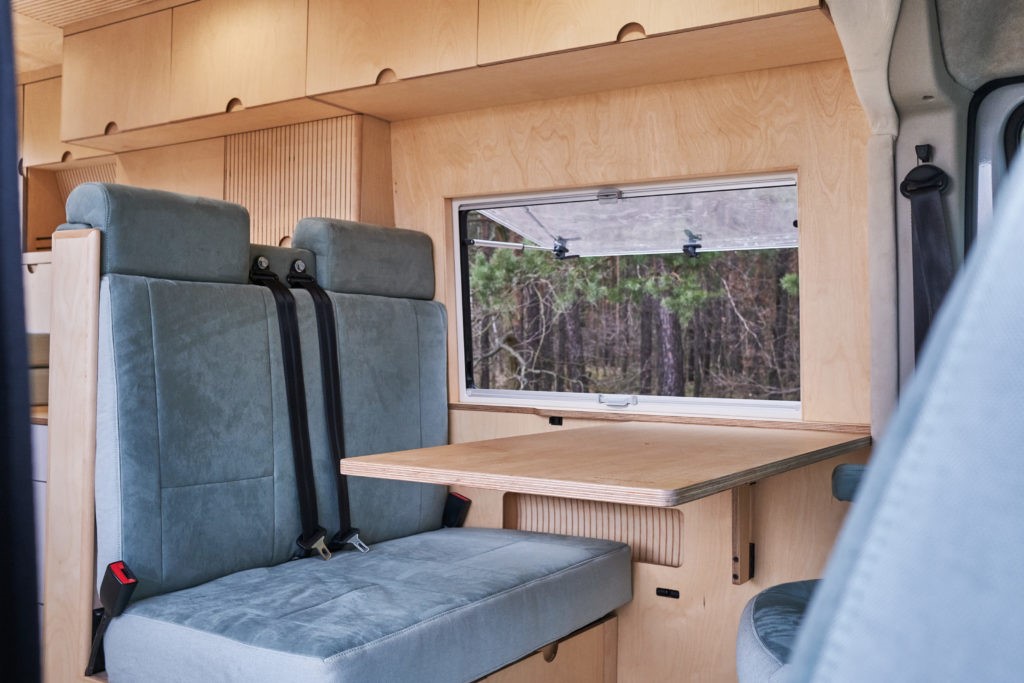

Rys. 5. Stół w pozycji rozłożonej w kamperze firmyVANDALVAN

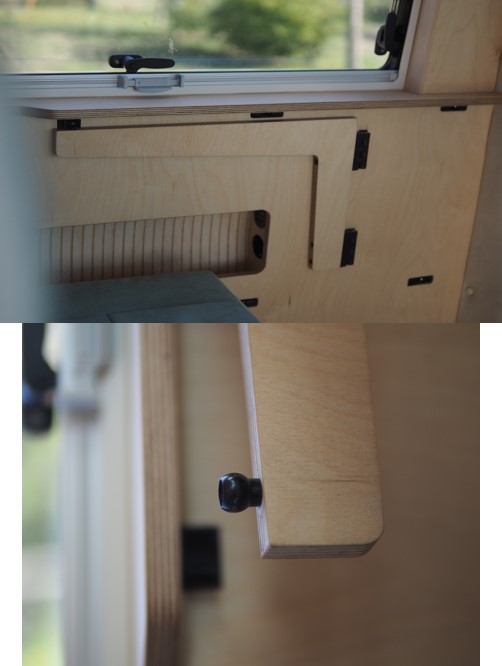

Rys.6. Noga od stołu, składana zatrzaskowo za pomocąBPS
Rys. 7. Mocowanie zatrzaskowe blatu stołu za pomocą GN 4490
Chwytaki zatrzaskowe zostały również zastosowane do blokowania niektórych drzwiczek w zabudowie, dzięki temu nie otwierają się one przy przeciążeniach oraz nie hałasują podczas jazdy (rys. 8).

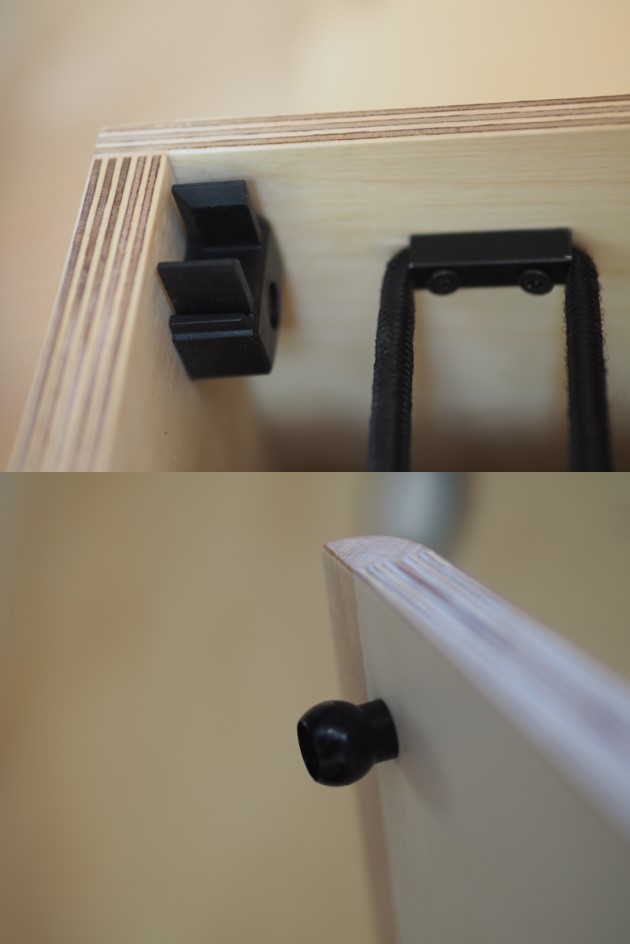

Rys. 8. Chwytak zatrzaskowyBPS, służący do przytrzymania drzwiczek od szafki
2. ZawiasyCFF(rys. 9) zostały zastosowane do nogi od stołu, którą składa się w celu powiększenia dostępnej przestrzeni (rys. 10). Zastosowane zawiasy przenoszą bardzo duże obciążenia, a ponadto zajmują mało miejsca, więc idealnie wpasowały się w cały design zabudowy ze stołem.

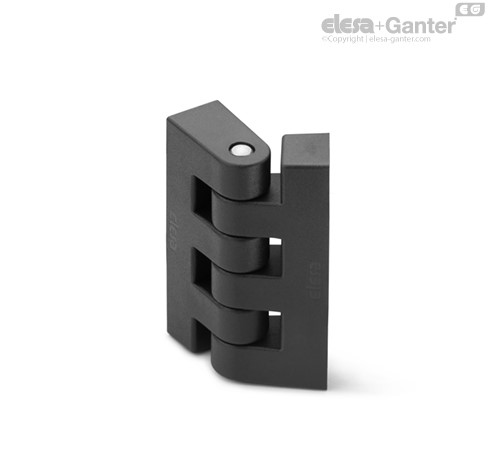

Rys. 9. Przykładowy zawias seriiCFF

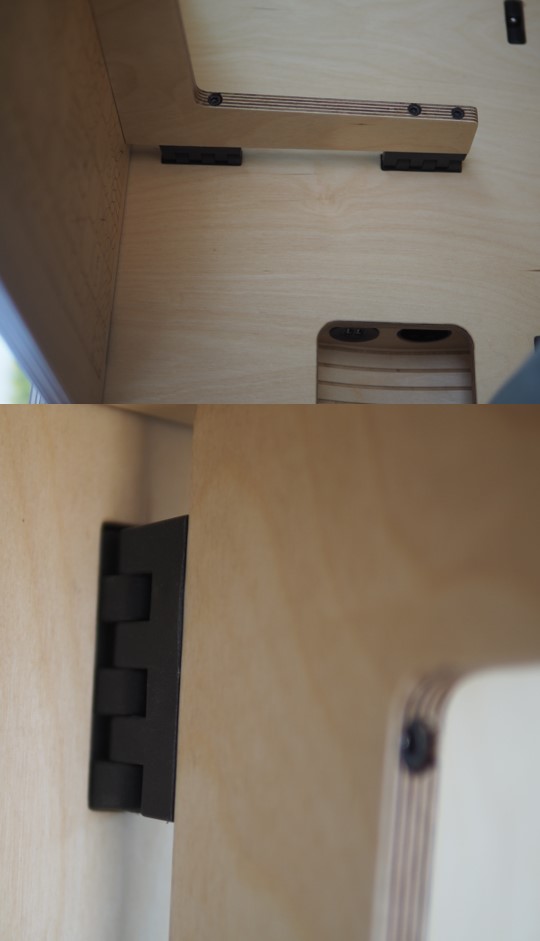

Rys. 10. Zawiasy seriiCFFzamocowane do nogi od stołu
3. Kolejnym produktem ze świata maszyn i urządzeń zastosowanym w kamperze firmyVANDALVANsąprowadnice teleskopowe. Firma Elesa+Ganter posiada w swojej ofercie wiele wariantów prowadnic teleskopowych, które różnią się między sobą zarówno maksymalnym obciążeniem jak i dodatkowymi funkcjami, takimi jak: rozłączenie szyn, mechanizm „push to open”, automatyczne domykanie i wiele innych.
W kamperze firmyVANDALVANzastosowano między innymi prowadnice z seriiGN 1440(rys. 11), które charakteryzują się bardzo dużą nośnością.

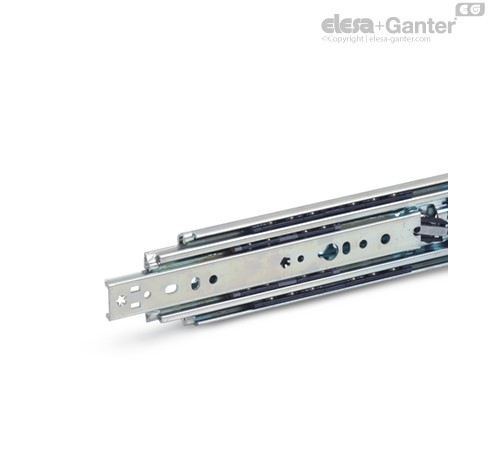

Rys.11. Prowadnica teleskopowa seriiGN 1440.
Model ten sprawdził się idealnie w bardzo wymagającej aplikacji, jaką jest wysuwana na blisko 1 m część głównego łóżka (rys. 12, rys. 13). FirmaVANDALVANnie chciała stosować dodatkowego podparcia dla wysuwanej części łóżka, ponieważ skomplikowałoby to konstrukcję, dlatego wybrano prowadnice teleskopoweGN 1440, które przy wysuwie jednego metra można obciążyć maksymalnie siłą 325 kg. Daje to dość duży zapas, nawet w przypadku ekstremalnego użytkowania.

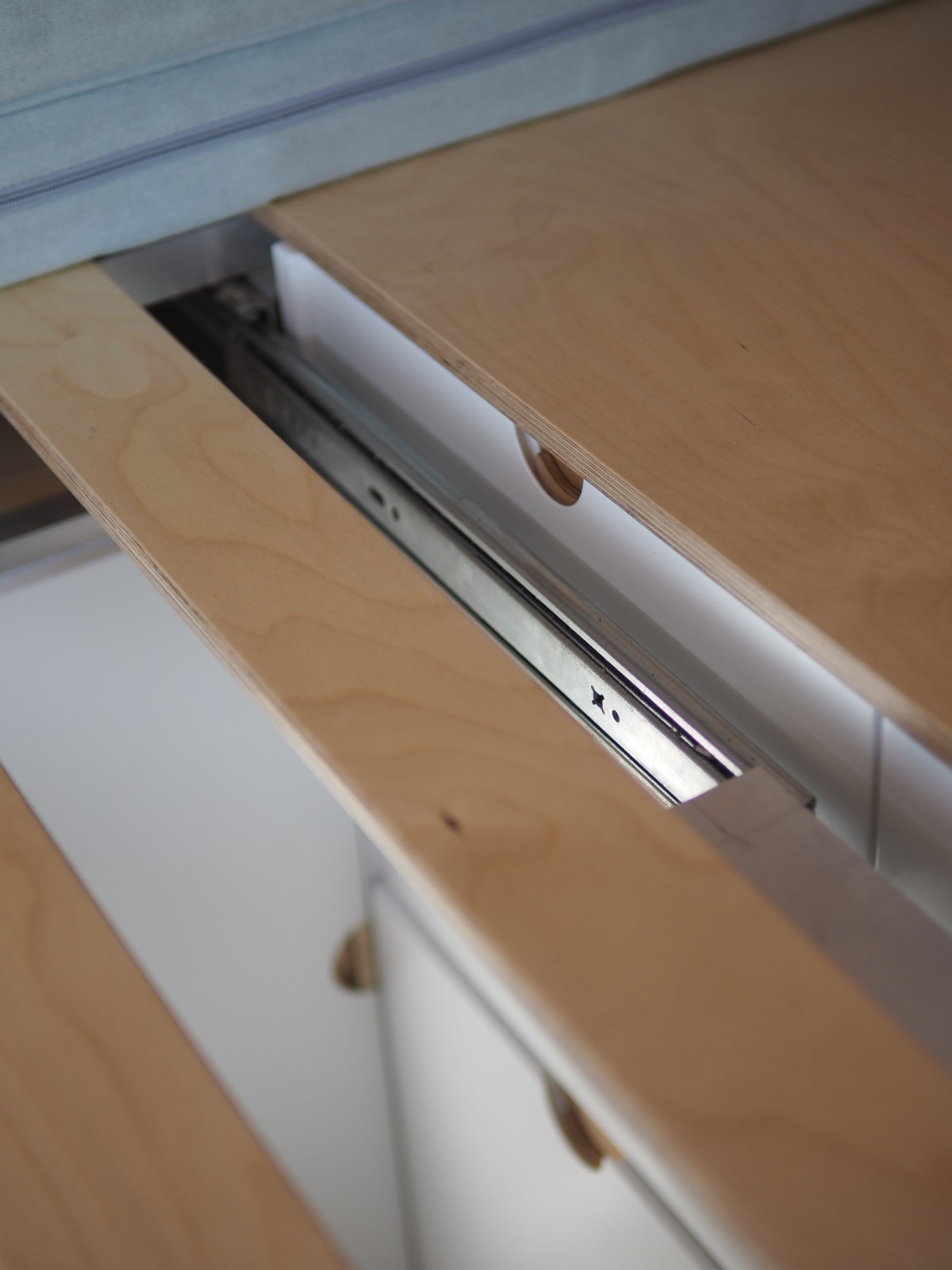

Rys.12. Prowadnica teleskopowa seriiGN 1440zamocowana do wysuwanego modułu łóżka

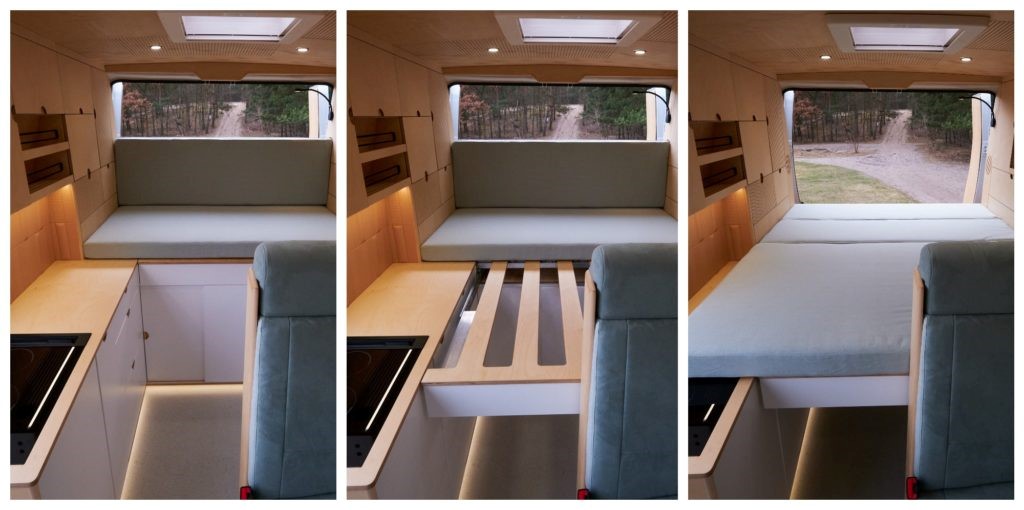

Rys.13. Główne łózko w kamperzeVANDALVANw pozycji złożonej oraz rozłożonej
4. Innymi zastosowaniamiprowadnic teleskopowychfirmy Elesa+Ganter są różnego rodzaju szuflady oraz stoliki. W tym przypadku zastosowano modeleGN 1412z mechanizmem samodomykającym (rys. 14) orazGN 1418, które posiadają wygodne otwieranie, niewymagające uchwytu, czyli mechanizm „push to open” (rys. 15).

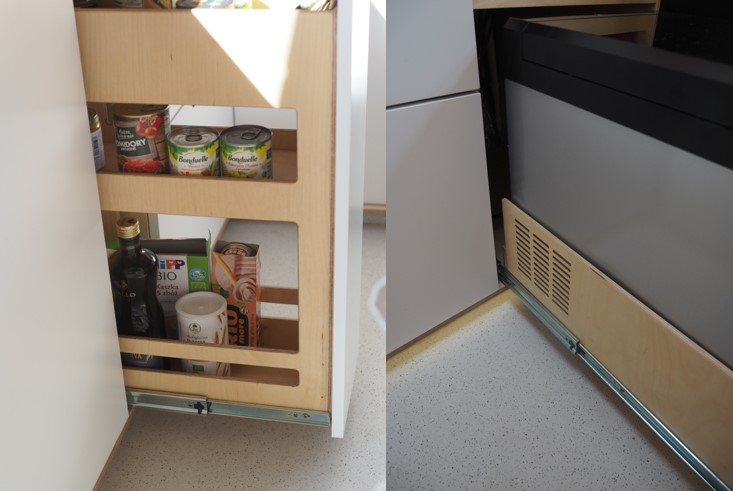

Rys.14. Wysuwane szuflady za pomocą prowadnic teleskopowychGN 1412

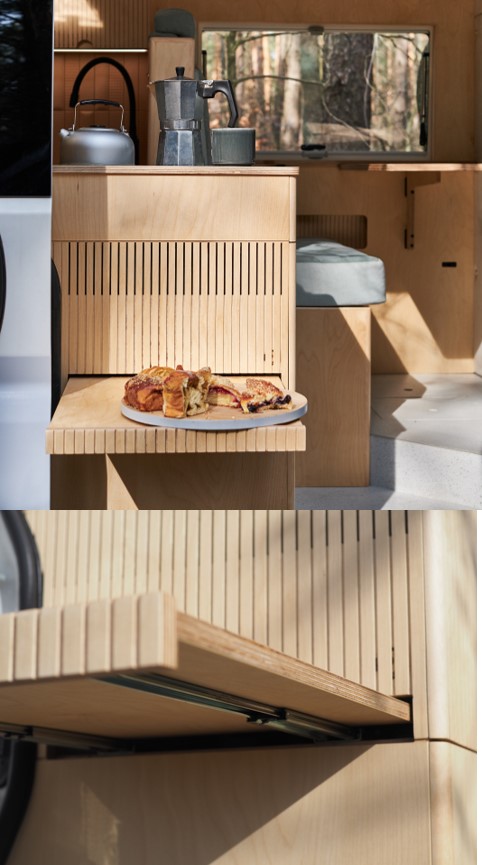

Rys.15. Wysuwany stolik zamocowany za pomocą prowadnic teleskopowychGN 1418
W świecie caravaningu bardzo istotna jest jakość oraz funkcjonalność zastosowanych materiałów i rozwiązań. Przestrzeń kampera na pewien czas staje się drugim domem i między innymi elementy wykończenie wpływają na ogólne odczucie użytkownika odnoście jakości zabudowy oraz komfortu jej użytkowania. Z tego powodu warto korzystać ze sprawdzonych, a zarazem solidnych rozwiązań, które nie przysporzą kłopotów podczas eksploatacji kampera.
W ofercie firmy Elesa+Ganter, oprócz opisanych w tym artykule produktów, znajduje się wiele innych rozwiązań stosowanych przy budowie kamperów oraz pojazdów wyprawowych 4x4. Z tego powodu, w przypadku indywidualnych projektów/potrzeb z branży caravaningu, zachęcamy do kontaktu zdziałem technicznym Elesa+Ganter,który służy pomocą w optymalnym rozwiązaniu każdego problemu.
Zapraszamy do zapoznania się ze stroną internetową firmy VANDALVAN, na której znajduje się wiele ciekawych informacji na temat samodzielnej budowy kampera:

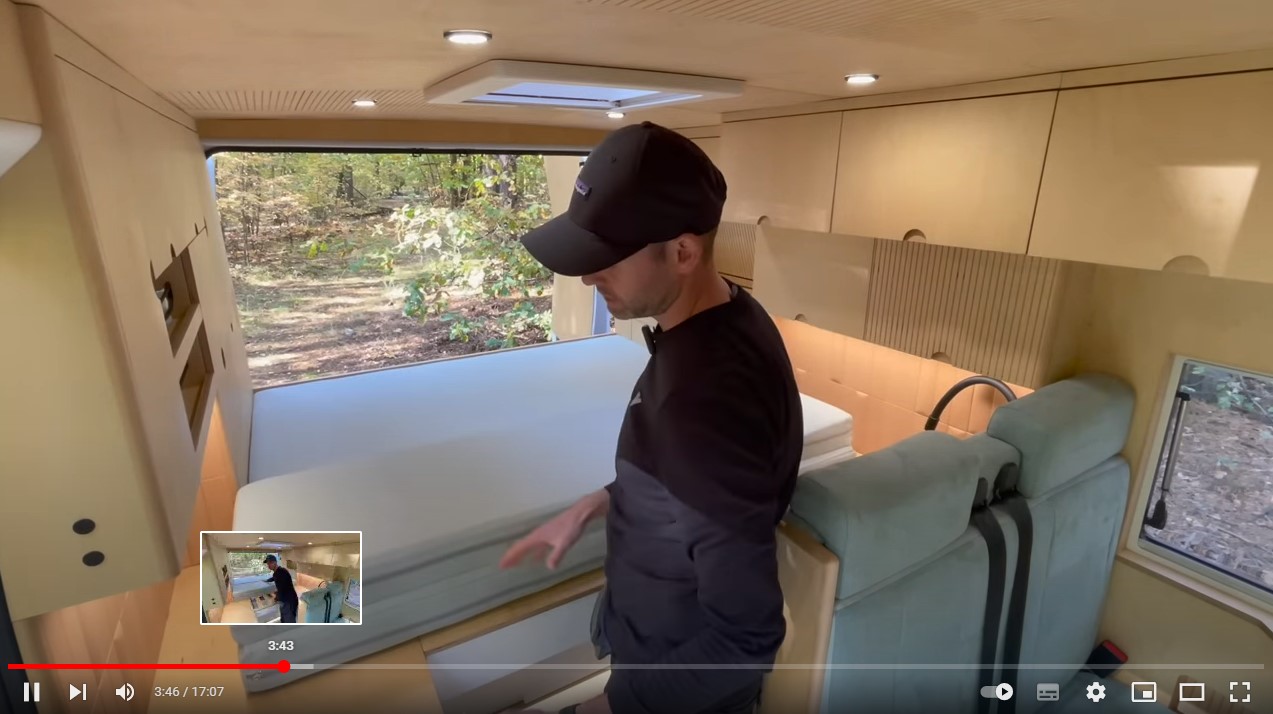

Polecamy również obejrzeć film, na którym jest prezentowany najnowszy campervan:
https://www.youtube.com/watch?v=kSgsJ3rJu5Y
Karty katalogowe opisanych produktów:
