Dławnice kablowe GN 62444 – jak zapewnić szczelne i bezpieczne wprowadzenie przewodów do obudowy?

Firma ELESA+GANTER wprowadziła do swojej oferty wysokiej jakości dławnice kablowe serii GN 62444 (Rys. 1), wykonywane ze stali nierdzewnej AISI 303 oraz mosiądzu niklowanego.

“Dławnice kablowe zapewniają skuteczne odciążanie przewodów i kabli od naprężeń oraz zapewniają ochronę przed wilgocią, kurzem oraz naprężeniami mechanicznymi. Stosując je zwiększamy bezpieczeństwo i trwałość instalacji elektrycznych” – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

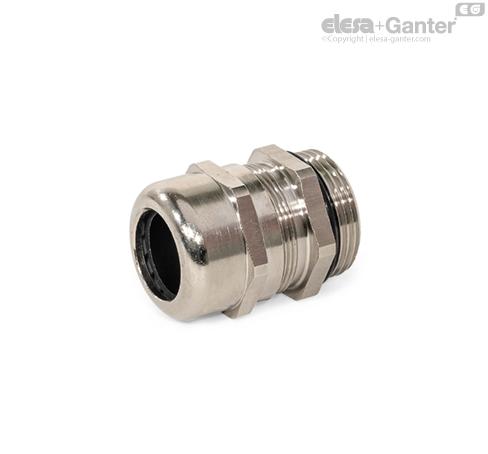

Rys. 1. Dławnice kablowe serii GN 62444

Z jakich materiałów są wykonane dławnice GN 62444 i jakie są ich właściwości?

Dławnice ze stali nierdzewnej AISI 303

odporność na korozję,
przemysł spożywczy,
środowiska agresywne.

Dławnice z mosiądzu niklowanego

wysoka stabilność,
długa żywotność
odporność mechaniczna,
zastosowania przemysłowe.

Dławnice GN 62444 – budowa

Dławnica kablowa składa się z korpusu z gwintem, wkładki uszczelniającej, wkładki zaciskowej oraz pierścienia uszczelniającego typu O-ring, który zapewnia szczelność połączenia z obudową. W celu zapewnienia kompatybilności z obudową oraz prawidłowego montażu dławnicy, jej korpus dostępny jest w wykonaniu z gwintem: metrycznym (M), PG oraz NPT. Dostępne w ofercie dławnice zapewniają klasę ochrony IP 68. Dławnice kablowe GN 62444 można wkręcać w istniejący gwint wewnętrzny lub montować w otworze przelotowym za pomocą nakrętki montażowej (Rys. 2).

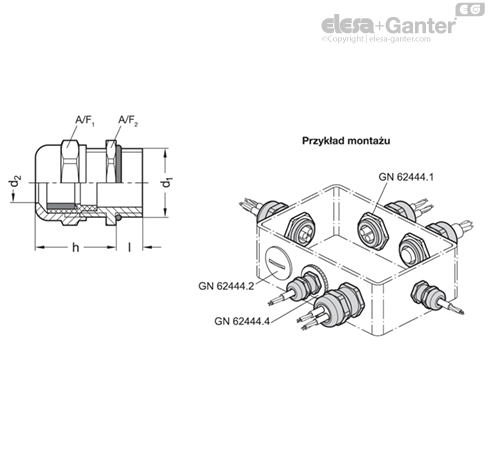

Rys. 2. Przykład montażu dławnic kablowych

Jakie parametry są najważniejsze przy wyborze dławnicy kablowej?

Istotnym parametrem doboru dławnicy kablowej jest określenie jej zakresu zacisku, który odpowiada za to, jak bardzo uszczelka wewnątrz dławnicy może się odkształcić.

Po dokręceniu nakrętki:

uszczelka zaciska się wokół kabla,
kompensuje różne średnice przewodów,
zapewnia szczelność i odciążenie.

Błędnie dobrany zakres zacisku może spowodować dwie skrajne sytuacje:

kabel ma średnicę mniejszą niż minimum zakresu zacisku – uszczelka nie dociśnie kabla i spadnie szczelność IP;
kabel ma średnicę większą niż maksimum zakresu zacisku – nie da się poprawnie dokręcić dławnicy, dodatkowo można uszkodzić uszczelkę lub kabel.

Jakie akcesoria do dławnic kablowych warto stosować?

Jednocześnie firma Elesa+Ganter oferuje szeroki wybór akcesoriów do dławnic kablowych, które umożliwiają ich prawidłowy montaż i użytkowanie:

Nakrętki montażowe serii GN 62444.1 do mocowania dławnic kablowych, redukcji lub korków gwintowanych w otworach przelotowych obudów (Rys. 3).

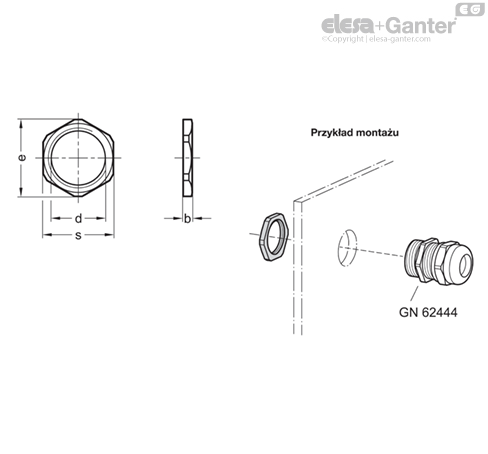

Rys. 3. Przykład montażu nakrętek serii GN 62444.1

Korki gwintowane serii GN 62444.2 stosowane do uszczelniania niewykorzystanych otworów montażowych przeznaczonych pod dławnice kablowe (Rys. 4).

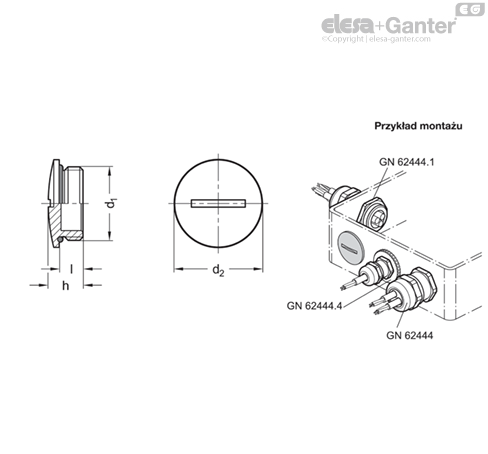

Rys. 4. Przykład montażu korków serii GN 62444.2

Redukcje serii GN 62444.4 umożliwiają przejście z większego na mniejszy gwint wewnętrzny, pozwalając na zastosowanie mniejszych dławnic kablowych, niż przewidziano pierwotnie dla danej obudowy (Rys. 5).

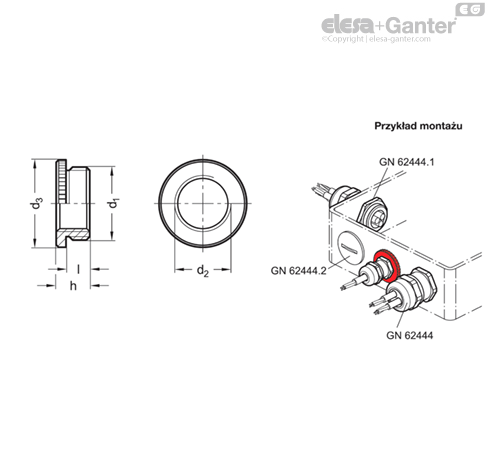

Rys. 5. Przykład montażu redukcji serii GN 62444.4

Gdzie stosuje się dławnice kablowe?

Podsumowując, dławnice kablowe zapewniają skuteczne odciążanie przewodów i kabli od naprężeń oraz zapewniają szczelność oraz trwałe połączenia.

Do typowych miejsc zastosowania zaliczamy:

puszki instalacyjne,
rozdzielnice elektryczne,
maszyny przemysłowe,
instalacje fotowoltaiczne,

W przypadku prowadzenia nowego projektu zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym doborze odpowiednich produktów.
