Elesa+Ganter wprowadziła do oferty zamków nowy produkt – dźwignię wewnętrzną GN 120.3, która umożliwia wydostanie się operatora maszyny lub urządzenia z wnętrza strefy roboczej przy przypadkowym zamknięciu drzwi lub włazu. Rozwiązanie to jest łatwe do zainstalowania i znacznie podnosi bezpieczeństwo pracy.
„Tworząc nowe rozwiązania w oparciu o potrzeby naszych Klientów, przyglądamy się także sferze bezpieczeństwa osób obsługujących maszyny i urządzenia. W tym wypadku oprócz wysokiej jakości, designu i ergonomii istotna staje się łatwość montażu i obsługi danego elementu. Nowe dźwignie wewnętrzne łączą w sobie te funkcjonalności.” – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.
W zabudowie maszyn, urządzeń oraz linii produkcyjnych elementem, który znajduje szerokie zastosowanie nie tylko ze względów bezpieczeństwa, ale również pod względem obsługi i konserwacji są wszelkiego rodzaju zamki.

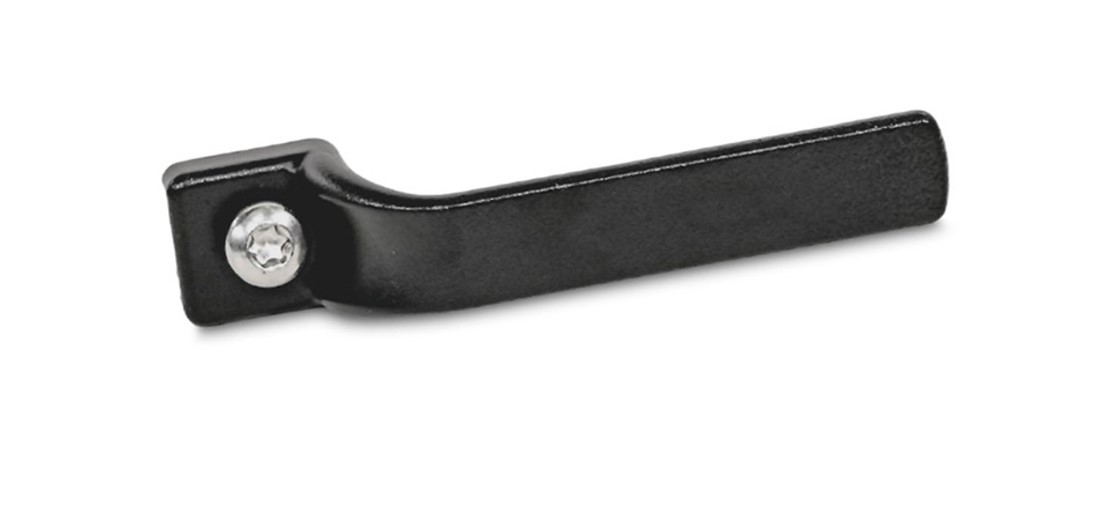

Rys. 1 Dźwignia wewnętrzna GN 120.3
Wszelkiego rodzaju zamki bez blokady są wykorzystywane głównie do zabezpieczania:
W przypadku wygrodzenia strefy roboczej, normy bezpieczeństwa wymagają zapewnienia możliwości wydostania się operatora na zewnątrz, w sytuacji gdy np. doszło do przypadkowego zamknięcia od strony zewnętrznej. W takiej sytuacji operator musi mieć możliwość otwarcia zamka „od tyłu”.
Dzięki nowej dźwigni GN 120.3 w bardzo prosty i szybki sposób możemy dodać taką funkcjonalność do większości zamków oferowanych przez Elesa+Ganter (lista kompatybilnych zamków).
Sposób montażu
Wewnętrzna dźwignia jest montowana od tylnej strony zamka za pomocą śruby i podkładki ząbkowanej, dostarczonej w komplecie. Sposób montażu dźwigni (rys. nr 2) polega na wykręceniu śruby, która oryginalnie znajduje się w zamku (łączy język zamka z obudową) i dokręceniu dźwigni GN 120.3 śrubą i podkładką z zestawu.
Rys. 2 Montaż dźwigni wewnętrznej GN 120.3
Dźwignie pokryte są powłoką z żywicy epoksydowej i są dostępne w dwóch wersjach kolorystycznych, czarnej lub czerwonej.

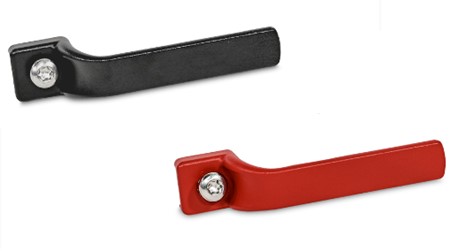

Rys. 3 Po lewej dźwignia GN 120.3 w kolorze czarnym RAL 9005, wykończonym na mat SW, po prawej w kolorze czerwonym RAL 3000, wykończonym na mat RS
Pozostałe parametry
Materiał: dźwignia wykonana z odlewu cynku ZD
Śruba z łbem kulistym pod Torx i podkładka ząbkowana: stal nierdzewna AISI 304
